Die Fujinon CF-ZA-1S Serie eignet sich für große, hochauflösende Sensoren vom Typ 1,2" mit 2,74 µm Pixel Pitch (entspricht 24 Megapixeln) oder vom Typ 1,1" mit 2,5 µm Pixel Pitch (entspricht 23 Megapixeln). Die relative Beleuchtung erreicht bis zu über 90 %*1 und ermöglicht ein klares Bild von der Bildmitte bis zum Randbereich.
- *1 Im Fall von 1,1"-Typ mit F4.0
●：Kompatible Sensorgröße (Standard): Ideale Größe für bestmögliches Auflösungsvermögen.
○：Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Im Allgemeinen wird die Beleuchtung des Randbereichs des Bildes durch die „relative Beleuchtung“ und den „Hauptstrahlwinkel (CRA)“ definiert. Die CF-ZA-1S Serie übernimmt das ursprüngliche optische Fujifilm Design mit einer relativen Beleuchtung von bis zu über 90 %*2 (Objektivmonomer), unterstützt einen große Sensorgrößen von 1,2" und hält den CRA unter 5°. Da die beiden relativ ausgeglichen sind, bleibt das klare und helle Bild bis in den Randbereich erhalten.
- * 2 Im Fall von 1,1"-Typ mit F4.0
Um das Problem der Randabschattung (Vignettierung) zu minimieren, können softwareseitige Bildkorrekturen in der Regel nur das Bildrauschen verstärken, aber keine Verbesserung der Bildqualität erreichen. Dank des optischen Designs der CF-ZA-1S Serie ist eine Bildkorrektur der Randbereiche gar nicht erst nötig, sondern die Objektive liefern direkt qualitativ hochwertige Bilder mit geringem Rauschen über das gesamte Bild. Es eignet sich am besten für Inspektionen, die eine höhere Zuverlässigkeit erfordern.
＜Echtes Bild ohne Bildkorrekturen＞
CRA ist ein Makro objektiv
CF-ZA-1S Serie
„4D High Resolution“ sorgt für eine gleichmäßige hohe Auflösung von der Bildmitte bis zum Randbereich und kann den durch die Aufnahme verursachten Rückgang der Auflösung minimieren.
Abstand oder Blende, die die optimierte hochauflösende Leistung des Fujinon Objektivs liefert.
Daher kann das hochauflösende Bild unter verschiedenen Einstellungs- und Aufnahmebedingungen erzeugt werden.
Durch die Unterstützung von 1,2"-Sensoren und einen Pixelabstand von 2,74 μm (entspricht 24 Megapixeln) wird die Kameraleistung optimal genutzt.
Insbesondere sind sie für IMX530 (1,2"-Typ), IMX253 (1,1"-Typ), IMX255 (1"-Typ) und IMX183 (1"-Typ) am besten geeignet.
Reduzierung von einseitigem Bokeh und Einzelfehlern durch hochpräzise Montagetechnik.
Konstante hohe Auflösung selbst nach Durchführung eines strengen Vibrationstests gemäß JIS C 60068-2-6*3 .
Selbst wenn Roboter-Arme (Robot Vision) oder 3D-Stereo-Kameras
von Stößen bis zu 10G*4 getroffen werden, liegt die Verschiebung der optischen Achse
(Bildversetzung) unter 10 μm.
Ohne übermäßigen Einsatz von Klebstoff und unter Übernahme
der ursprünglichen mechanischen Struktur *5tritt keine Verschlechterung durch Feuchtigkeit,
Hitze und Langzeitbelastung auf.
Die Blendeneinstellung bleibt flexibel möglich auch bei Gewährleistung der „Vibrations- und Stoßfestigkeit“. Diese Funktionen erleichtern die Bedienung.
* 3 [According to JIS C 60068-2-6], Vibrationsfrequenz 10–60 Hz (Amplitude 0,75 mm), Vibrationsfrequenz 60–500 Hz (Beschleunigung 100 m/S2) und Abtastung bei 50 Zyklen
*4 Die Stärke der maximalen G-Kräfte variiert von Modell zu Modell.
*5 Die ursprüngliche Technologie des Unternehmens, die patentiert wurde
Das kompakte Design mit einem Außendurchmessers φ39 mm (CF8ZA-1S: Außendurchmesser φ54 mm) trägt zur Platzersparnis bei.
Nachrüsten der CF-ZA Serie an Bildverarbeitungskameras, die einen großen Sensor unterstützten.
Das Objektiv verfügt über ein mechanisches Design, das die Gesamtlänge des Objektivs auch beim Fokussieren nicht verändert. Die Länge des Objektivs ist bei allen 6 Modellen fast gleich (67–68 mm), und die Fokus- und Blendensteuerung ist bei allen Modellen gleich. Der Fokus-Drehwinkel ist ebenfalls groß, sodass selbst bei hochauflösenden Sensoren eine einfache Anpassung des besten Fokus möglich ist.
1. Feststellschraube
Die mechanische Konstruktion der Schrauben verhindert, dass sie aus dem Schraubenloch fallen. Selbst in Umgebungen mit starken Vibrationen können Sie die Schrauben zuverlässig verwenden, ohne sich Sorgen machen zu müssen, dass sie herunterfallen.
- * Nur unterstützt durch die CF-ZA-1S-Serie.
2. Madenschraube
Der Objektivtubus verfügt über jeweils drei Öffnungen für Blende und Fokus, sodass die Benutzer die beste feste Position für ihre jeweiligen Installationsbedingungen auswählen können. Wird die Schraube durch die mitgelieferte Madenschraube ersetzt, können die hervorstehenden Schrauben entfernt werden.
- * Im Satz sind sechs Madenschrauben enthalten.
Die optische Leistung jedes Objektivs wird vollständig im Werk verwaltet. Zur Kennzeichnung dieser Verwaltung ist auf dem Etikett des Objektivtubus ein 2D-Code aufgedruckt.
| Brennweite [mm] | 8 |
|---|---|
| Blendenbereich (F.no) | F1.8-F16 |
| Bildwinkel | 85.7°×67.5° |
| Arbeitsabstand*6（mm） | ∞‐100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M52 x 0,75 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 180 |
| Größe des Sensors (std.)*7 | 1,1" (2,5 μm) |
| 1,2" (2,74 μm) | |
| Größe des Sensors (max.)*8 | － |
| CRA (Chief Ray Angle) | 4,5 |
| TV-Verzeichnung [%] | -4,81 |
| Abmessungen [mm] | Φ54×67 |
| Brennweite [mm] | 12 |
|---|---|
| Blendenbereich (F.no) | F1.8-F16 |
| Bildwinkel | 62,5°×47,8° |
| Arbeitsabstand*6（mm） | ∞‐100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M37,5 x 0,5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 180 |
| Größe des Sensors (std.)*7 | 1,1" (2,5 μm) |
| 1,2" (2,74 μm) | |
| Größe des Sensors (max.)*8 | － |
| CRA (Chief Ray Angle) | 4,5 |
| TV-Verzeichnung [%] | -2,82 |
| Abmessungen [mm] | φ39×67,6 |
| Brennweite [mm] | 16 |
|---|---|
| Blendenbereich (F.no) | F1.8-F16 |
| Bildwinkel | 47,3°×36,1° |
| Arbeitsabstand*6（mm） | ∞‐100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M37.5 x 0,5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 180 |
| Größe des Sensors (std.)*7 | 1,1" (2,5 μm) |
| 1,2" (2,74 μm) | |
| Größe des Sensors (max.)*8 | － |
| CRA (Chief Ray Angle) | 4,9 |
| TV-Verzeichnung [%] | -0,80 |
| Abmessungen [mm] | φ39×67,6 |
| Brennweite [mm] | 25 |
|---|---|
| Blendenbereich (F.no) | F1.8-F16 |
| Bildwinkel | 32,9°×24,8° |
| Arbeitsabstand*6（mm） | ∞‐100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M37,5 x 0,5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 170 |
| Größe des Sensors (std.)*7 | 1,1" (2,5 μm) |
| 1,2" (2,74 μm) | |
| Größe des Sensors (max.)*8 | 4/3" (3,45 μm) |
| CRA (Chief Ray Angle) | 2,7 |
| TV-Verzeichnung [%] | -0,83 |
| Abmessungen [mm] | φ39×67,3 |
| Brennweite [mm] | 35 |
|---|---|
| Blendenbereich (F.no) | F1.8-F16 |
| Bildwinkel | 23,0°×17,3° |
| Arbeitsabstand*6（mm） | ∞‐200 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M37,5 x 0,5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 165 |
| Größe des Sensors (std.)*7 | 1,1" (2,5 μm) |
| 1,2" (2,74 μm) | |
| Größe des Sensors (max.)*8 | 4/3" (3,45 μm) |
| CRA (Chief Ray Angle) | 4,5 |
| TV-Verzeichnung [%] | -0,32 |
| Abmessungen [mm] | φ39×67,3 |
- *6 Von der Vorderseite des Objektivtubus.
- *7 Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
- *8 Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Bitte überprüfen Sie die Lichtmenge und Auflösung in den Randbereichen, die für Ihre spezielle Anwendung relevant sind.
| Brennweite [mm] | 50 |
|---|---|
| Blendenbereich (F.no) | F2.4-F16 |
| Bildwinkel | 16,6°×12,5° |
| Arbeitsabstand*6（mm） | ∞‐200 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M37,5 x 0,5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 155 |
| Größe des Sensors (std.)*7 | 1,1" (2,5 μm) |
| 1,2" (2,74 μm) | |
| Größe des Sensors (max.)*8 | 4/3" (3,45 μm) |
| CRA (Chief Ray Angle) | 4,8 |
| TV-Verzeichnung [%] | -0,17 |
| Abmessungen [mm] | φ39×68 |
ZIP: 4.8MB
Blendenöffnung: F4/Aufnahmeabstand: 200 mm/Pixelabstand des Sensors: 3,45 μm/Bildgröße: 5040 x 4200 Pixel
ZIP: 4.8MB
Blendenöffnung: F4/Aufnahmeabstand: 300 mm/Pixelabstand des Sensors: 3,45 μm/Bildgröße: 5040 x 4200 Pixel
ZIP: 4.9MB
Blendenöffnung: F4/Aufnahmeabstand: 440 mm/Pixelabstand des Sensors: 3,45 μm/Bildgröße: 5040 x 4200 Pixel
ZIP: 4.8MB
Blendenöffnung: F4/Aufnahmeabstand: 660 mm/Pixelabstand des Sensors: 3,45 μm/Bildgröße: 5040 x 4200 Pixel
ZIP: 5.0MB
Blendenöffnung: F4/Aufnahmeabstand: 950 mm/Pixelabstand des Sensors: 3,45 μm/Bildgröße: 5040 x 4200 Pixel
ZIP: 4.8MB

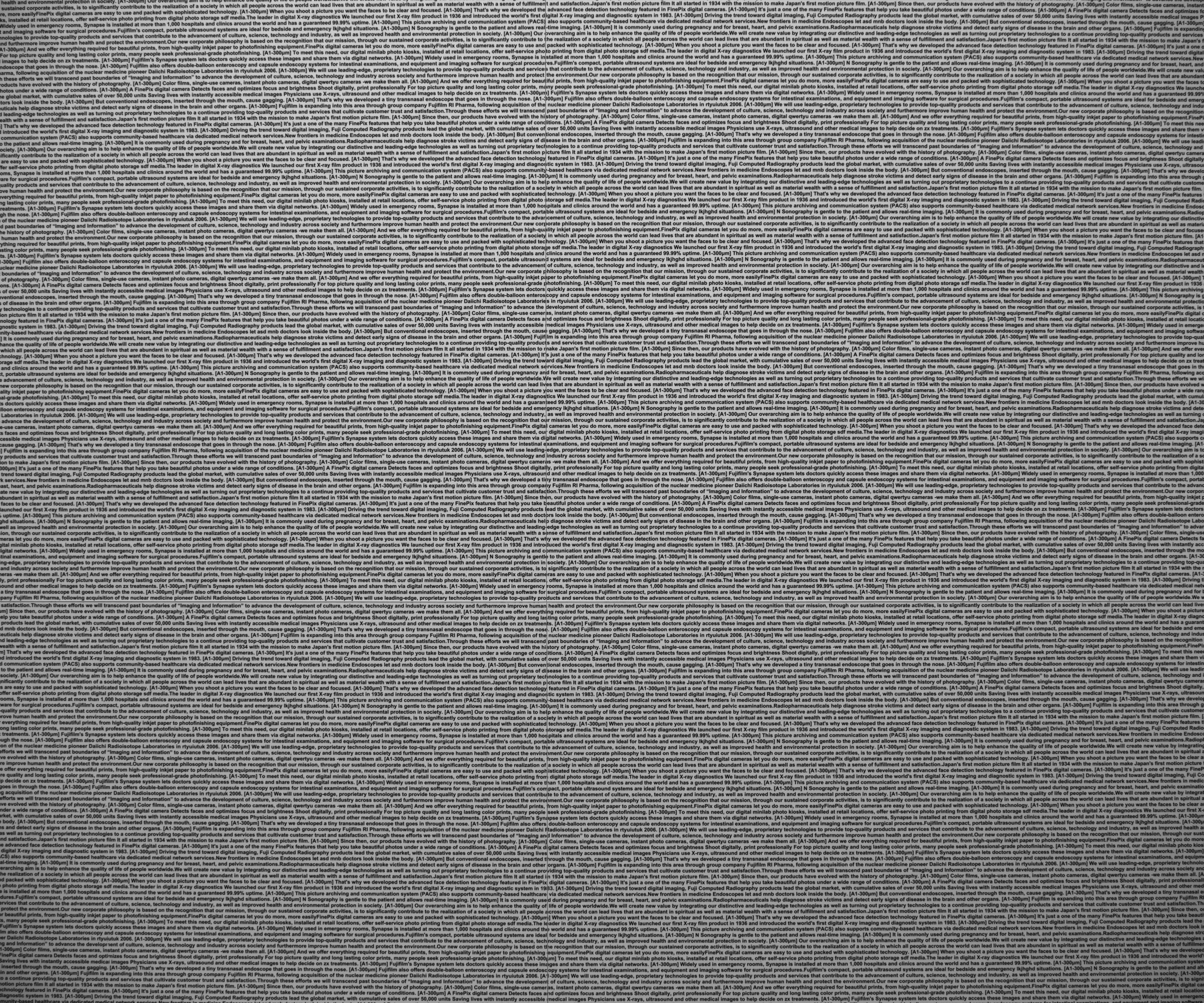

Blendenöffnung: F4/Aufnahmeabstand: 1360 mm/Pixelabstand des Sensors: 3,45 μm/Bildgröße: 5040 x 4200 Pixel
