TF-DA Serie

NEW

3-CCD/3-CMOS

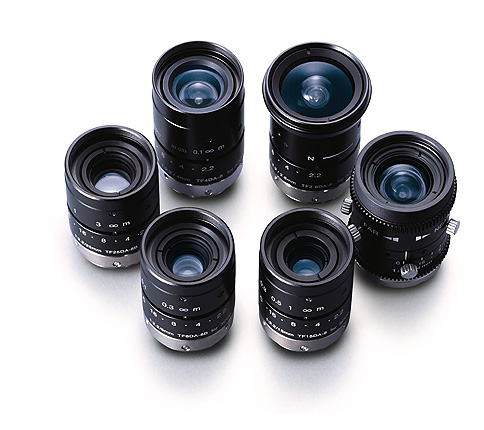

TF-DA Serie

Objektive speziell entwickelt für den Einsatz mit 3-Chip Kameras.

3-Chip Kameras sind mit drei Bildsensoren ausgestattet, jeweils einer für Rot, Grün und Blau. Die verschiedenen Wellenlängen werden durch ein eingebautes Prisma separiert. Bei Kameras mit 3 Bildsensoren ist das Glaselement zwischen Objektiv und Sensor dicker, als bei Kameras mit nur 1 Bildsensor. Wenn ein Objektiv, das für eine 1-Chip Kamera ausgelegt ist, auf einer 3-Chip Kamera eingesetzt wird, verschlechtert sich die Bildqualität und es kann zu Chromatischen Aberrationen (Farbränder) kommen. Aus diesem Grund werden für 3-Chip Kameras spezielle Objektive benötigt.

Spezifikationen der TF-DA Serie

Modell Kompatible Sensorgröße Brennweite
(mm)
4/3 1.1 1 1/1.2 2/3 1/1.8 1/2 1/3
TF2.8DA-8 2.8
TF4DA-8 4
TF4XA-1 4
TF8DA-8B 8
TF15DA-8 15

● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.

Hauptmerkmale

Kompatibel mit Bildsensoren bis zu 1/3"

für SD-Auflösung mit 6.7μm Pixel Pitch

Ultra kompaktes, leichtes und robustes Design

Metall-Mount mit hoher Genauigkeit und Langlebigkeit (C-Mount)

Manuelle Blende

Feststellschrauben zur Befestigung von Fokus und Blende gehören zur Standard Ausstattung.

Hergestellt in Japan

Robustes mechanisches Design und Full-HD Auflösung (TF4XA-1)

  • für hohe Auflösung mit 2.9μm Pixel Pitch
  • Für medizinische Anwendungen, zum Einsatz in Broadcast- und Machine Vision Anwendungen
  • jeweils 3 Löcher für Feststellschrauben für Blende und Fokus
  • Zahnräder auf dem Blenden- und Fokusring ermöglichen Fernsteuerung
  • zwei Filtergewinde für Innen- und Außenfilter

Anordnung

TF2.8DA-8

Brennweite [mm] 2.8
Blendenbereich (F.no) F2.2-F16, close
Bildwinkel 89.1°x 69.3° (1/3")
Arbeitsabstand*2 (mm) ∞‐100
Bedienung des Fokus Manuell
Bedienung der Blende Manuell
Filtergewinde [mm] -
Objektivanschluss C-Mount
Gewicht (ca.) [g] 75
Größe des Sensors (max.) 1/3"
TV-Verzeichnung [%] -6.25
Abmessungen [mm] Φ34×47.5

TF4DA-8

Brennweite [mm] 4
Blendenbereich (F.no) F2.2-F16, close
Bildwinkel 64.5°x 49.0° (1/3")
Arbeitsabstand*2 (mm) ∞‐100
Bedienung des Fokus Manuell
Bedienung der Blende Manuell
Filtergewinde [mm] M27 x 0.5
Objektivanschluss C-Mount
Gewicht (ca.) [g] 70
Größe des Sensors (max.) 1/3"
TV-Verzeichnung [%] -3.77
Abmessungen [mm] Φ29×46.5

TF4XA-1

Brennweite [mm] 4
Blendenbereich (F.no) F2.2
Bildwinkel 64.5°x 49.1° (1/3")
Arbeitsabstand*2 (mm) ∞-100
Bedienung des Fokus Manuell
Bedienung der Blende Manuell
Filtergewinde [mm]

M27 x 0.5(innen)M30.5 × 0.5(aussen)

Objektivanschluss C-Mount
Gewicht (ca.) [g] 100
Größe des Sensors (max.) 1/3"
TV-Verzeichnung [%] -4.27
Abmessungen [mm] Φ30.5×44

TF8DA-8B

Brennweite [mm] 8
Blendenbereich (F.no) F2.2-F16, close
Bildwinkel 33.4°x 25.1° (1/3")
Arbeitsabstand*2 (mm) ∞-100
Bedienung des Fokus Manuell
Bedienung der Blende Manuell
Filtergewinde [mm] M25.5 x 0.5
Objektivanschluss C-Mount
Gewicht (ca.) [g] 60
Größe des Sensors (max.) 1/3"
TV-Verzeichnung [%] -1.30
Abmessungen [mm] Φ29×39

TF15DA-8

Brennweite [mm] 15
Blendenbereich (F.no) F2.2-F16, close
Bildwinkel 18.0°x 13.5° (1/3")
Arbeitsabstand*2 (mm) ∞-100
Bedienung des Fokus Manuell
Bedienung der Blende Manuell
Filtergewinde [mm] M25.5 x 0.5
Objektivanschluss C-Mount
Gewicht (ca.) [g] 60
Größe des Sensors (max.) 1/3"
TV-Verzeichnung [%] -0.31
Abmessungen [mm] Φ29×39



  • * Von der Vorderseite des Objektivgehäuses
