3-CCD/3-CMOS
TF Serie
Objektive speziell entwickelt für den Einsatz mit 3-Chip Kameras.
3-Chip Kameras sind mit drei Bildsensoren ausgestattet, jeweils einer für Rot, Grün und Blau. Die verschiedenen Wellenlängen werden durch ein eingebautes Prisma separiert. Bei Kameras mit 3 Bildsensoren ist das Glaselement zwischen Objektiv und Sensor dicker, als bei Kameras mit nur 1 Bildsensor. Wenn ein Objektiv, das für eine 1-Chip Kamera ausgelegt ist, auf einer 3-Chip Kamera eingesetzt wird, verschlechtert sich die Bildqualität und es kann zu Chromatischen Aberrationen (Farbränder) kommen. Aus diesem Grund werden für 3-Chip Kameras spezielle Objektive benötigt.
Spezifikationen der TF Serie
| Modell | Kompatible Sensorgröße | Brennweite (mm) |
|||||||
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| TF2.8DA-8 | － | － | － | － | － | － | － | ● | 2.8 |
| TF4DA-8 | － | － | － | － | － | － | － | ● | 4 |
| TF4XA-1 | － | － | － | － | － | － | － | ● | 4 |
| TF8DA-8B | － | － | － | － | － | － | － | ● | 8 |
| TF15DA-8 | － | － | － | － | － | － | － | ● | 15 |
| TF6MA-1 | － | － | － | － | ○ | ● | ● | ● | 6 |
| TF14MA-1 | － | － | － | － | ○ | ● | ● | ● | 14 |
| TF25MA-1 | － | － | － | － | ○ | ● | ● | ● | 25 |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert ja nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Hauptmerkmale
TF-DA: Kompatibel mit Bildsensoren bis zu 1/3"
für SD-Auflösung mit 6.7μm Pixel Pitch
TF-MA: Kompatibel mit Bildsensoren bis zu 1/1.8"
für HD-Auflösung mit 2.0 μm Pixel Pitch (3.45 µm auf 2/3" Sensoren)
Ultra kompaktes, leichtes und robustes Design
Metall-Mount mit hoher Genauigkeit und Langlebigkeit (C-Mount)
Manuelle Blende
Feststellschrauben zur Befestigung von Fokus und Blende gehören zur Standard Ausstattung.
Hergestellt in Japan
Robustes mechanisches Design und Full-HD Auflösung (TF4XA-1)
- für hohe Auflösung mit 2.9μm Pixel Pitch
- Für medizinische Anwendungen, zum Einsatz in Broadcast- und Machine Vision Anwendungen
- jeweils 3 Löcher für Feststellschrauben für Blende und Fokus
- Zahnräder auf dem Blenden- und Fokusring ermöglichen Fernsteuerung
- zwei Filtergewinde für Innen- und Außenfilter
Anordnung
TF2.8DA-8
| Brennweite [mm] | 2.8 |
| Blendenbereich (F.no) | F2.2-F16, close |
| Bildwinkel | 89.1°x 69.3° (1/3") |
| Arbeitsabstand*2 (mm) | ∞‐100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | - |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 75 |
| Größe des Sensors (max.) | 1/3" |
| TV-Verzeichnung [%] | -6.25 |
| Abmessungen [mm] | Φ34×47.5 |
TF4DA-8
| Brennweite [mm] | 4 |
| Blendenbereich (F.no) | F2.2-F16, close |
| Bildwinkel | 64.5°x 49.0° (1/3") |
| Arbeitsabstand*2 (mm) | ∞‐100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M27 x 0.5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 70 |
| Größe des Sensors (max.) | 1/3" |
| TV-Verzeichnung [%] | -3.77 |
| Abmessungen [mm] | Φ29×46.5 |
TF4XA-1
| Brennweite [mm] | 4 |
| Blendenbereich (F.no) | F2.2 |
| Bildwinkel | 64.5°x 49.1° (1/3") |
| Arbeitsabstand*2 (mm) | ∞-100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] |
M27 x 0.5（innen）M30.5 × 0.5（aussen） |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 100 |
| Größe des Sensors (max.) | 1/3" |
| TV-Verzeichnung [%] | -4.27 |
| Abmessungen [mm] | Φ30.5×44 |
TF8DA-8B
| Brennweite [mm] | 8 |
| Blendenbereich (F.no) | F2.2-F16, close |
| Bildwinkel | 33.4°x 25.1° (1/3") |
| Arbeitsabstand*2 (mm) | ∞-100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M25.5 x 0.5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 60 |
| Größe des Sensors (max.) | 1/3" |
| TV-Verzeichnung [%] | -1.30 |
| Abmessungen [mm] | Φ29×39 |
TF15DA-8
| Brennweite [mm] | 15 |
| Blendenbereich (F.no) | F2.2-F16, close |
| Bildwinkel | 18.0°x 13.5° (1/3") |
| Arbeitsabstand*2 (mm) | ∞-100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M25.5 x 0.5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 60 |
| Größe des Sensors (max.) | 1/3" |
| TV-Verzeichnung [%] | -0.31 |
| Abmessungen [mm] | Φ29×39 |

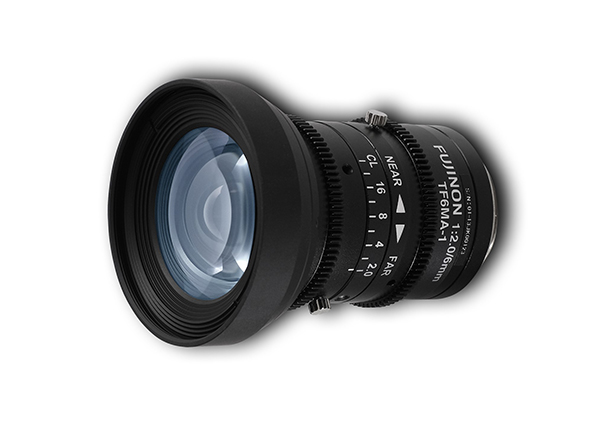

TF6MA-1
| Brennweite [mm] | 6 |
| Blendenbereich (F.no) | F2.2-F22 |
| Bildwinkel | 62.2°x 48.3° (1/1.8") |
| Arbeitsabstand*2 (mm) | ∞-100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M46 x 0.75 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 140 |
| Größe des Sensors (max.) | 2/3" |
| TV-Verzeichnung [%] | -0.48 |
| Abmessungen [mm] | Φ48×62 |

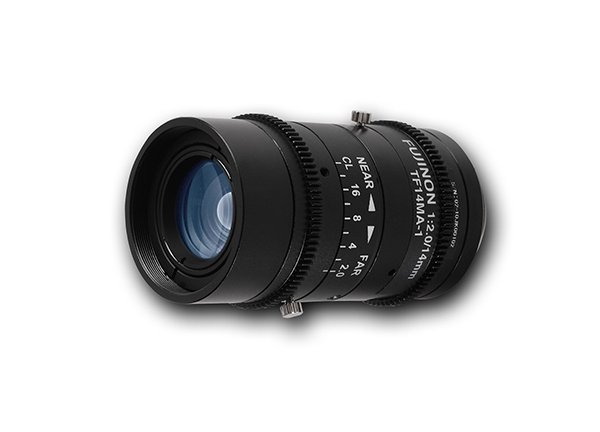

TF14MA-1
| Brennweite [mm] | 14 |
| Blendenbereich (F.no) | F2.2-F22 |
| Bildwinkel | 28.4°x 21.5° (1/1.8“) |
| Arbeitsabstand*2 (mm) | ∞-100 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M30.5 x 0.5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 140 |
| Größe des Sensors (max.) | 2/3" |
| TV-Verzeichnung [%] | -0.20 |
| Abmessungen [mm] | Φ34×63 |
TF25MA-1
| Brennweite [mm] | 25 |
| Blendenbereich (F.no) | F2.2-F22 |
| Bildwinkel | 16.1°x 12.1° (1/1.8“) |
| Arbeitsabstand*2 (mm) | ∞-200 |
| Bedienung des Fokus | Manuell |
| Bedienung der Blende | Manuell |
| Filtergewinde [mm] | M30.5 x 0.5 |
| Objektivanschluss | C-Mount |
| Gewicht (ca.) [g] | 140 |
| Größe des Sensors (max.) | 2/3" |
| TV-Verzeichnung [%] | -0.21 |
| Abmessungen [mm] | Φ34×63 |
- * Von der Vorderseite des Objektivgehäuses
