Série HF-HA-1S

NEW
Seletor de lentes Contato

Lentes de alta resolução

Série HF-HA-1S

A série Fujinon HF-HA-1S é a lente de alta resolução que suporta o tipo 2/3"*1 e 6,2 μm de espaçamento de pixel (equivalente a 1,5 megapixels).

  • *1 DF6HA-1S suporta tipo 1/2.
Ficha de especificações da série HF-HA-1S

A série HF-HA-1S tem o mesmo desempenho óptico e dimensão que a série HF-HA-1B.

Modelo
()nome antigo do modelo		 Tamanhos de formato compatíveis Distância focal
(mm)
4/3 1,1 :1 1/1,2 2/3 1/1,8 1/1 1/1
DF6HA-1S
(DF6HA-1B)		 － － － － － － ● ● 6.
HF9HA-1S
(HF9HA-1B)		 － － － － ● ● ● ● 9.
HF12.5HA-1S
(HF12.5HA-1B)		 － － － － ● ● ● ● 12,5
HF16HA-1S
(HF16HA-1B)		 － － － － ● ● ● ● 16
HF25HA-1S
(HF25HA-1B)		 － － － － ● ● ● ● 25
HF35HA-1S
(HF35HA-1B)		 － － － － ● ● ● ● 35
HF50HA-1S
(HF50HA-1B)		 － － － － ● ● ● ● 50
HF75HA-1S
(HF75HA-1B)		 － － － － ● ● ● ● 75

● Tamanho compatível do sensor (padrão): Tamanho ideal para maximizar a resolução do alvo.

Principais recursos

Design resistente a vibração e impacto

Adote o projeto mecânico original*2 e obtenha desempenho de resistência a vibração e resistência a impactos Suporte a vários ambientes e configurações

  • *2 A tecnologia da empresa que foi patenteada

[De acordo com JIS C 60068-2-6]

  • Frequência de vibração 10-60 Hz (amplitude 0,75 mm) frequência de vibração 60-500 Hz (aceleração 100 m/S2)
  • 50 Ciclos

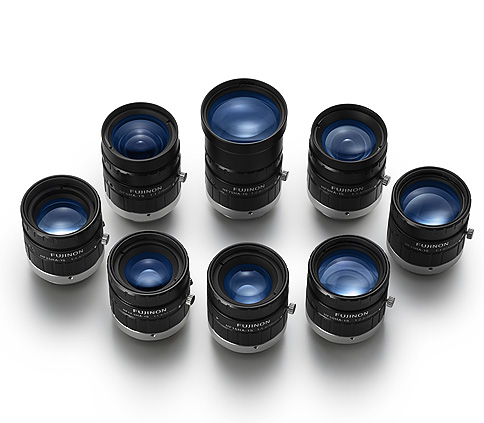

Linha ampla de 8 lentes

8 modelos com foco de 6 mm a 75 mm unem-se à linha de produtos com um amplo uso.

Design compacto com diâmetro externo de φ29,5 ㎜

Realize o design compacto com dimensão de diâmetro externo de φ29,5 ㎜

  • *Apenas HF75HA-1S é de φ31,5 mm

Número F baixo

O número F baixo até F1.2 garante uma imagem clara mesmo em situações de luz baixa.

Linhas

DF6HA-1S

Comprimento focal [ mm]6.
Alcance do diafragma (nº.F)F1.2-F16
Ângulo de visão57,3°x 43,8° (1/2")
Distância de trabalho*2 (mm)∞‐100
Operação do focoManual
Operação do diafragmaManual
Rosca para filtro [ mm]M27 x 0,5
MontagemEncaixe C
Peso (aprox.) [g]50
Tamanho do sensor (padrão)*21/2" (4,5 μm)
Tamanho do sensor (máx.)*31/2" (4,5 μm)
Distorção da TV [%]-1,84
Dimensão [ mm]Φ29,5×36,7

HF9HA-1S

Comprimento focal [ mm]9.
Alcance do diafragma (nº.F)F1.4-F16
Ângulo de visão53,3°x 40,5° (2/3")
Distância de trabalho*2 (mm)∞‐100
Operação do focoManual
Operação do diafragmaManual
Rosca para filtro [ mm]M27 x 0,5
MontagemEncaixe C
Peso (aprox.) [g]50
Tamanho do sensor (padrão)*22/3" (6,2 μm)
Tamanho do sensor (máx.)*32/3" (6,2 μm)
Distorção da TV [%]-2,00
Dimensão [ mm]Φ29,5×35

HF12.5HA-1S

Comprimento focal [ mm]12,5
Alcance do diafragma (nº.F)F1.4-F16
Ângulo de visão39,2°x 29,4° (2/3")
Distância de trabalho*2 ( mm)∞-100
Operação do focoManual
Operação do diafragmaManual
Rosca para filtro [ mm]M25,5 x 0,5
MontagemEncaixe C
Peso (aprox.) [g]40
Tamanho do sensor (padrão)*22/3" (6,2 μm)
Tamanho do sensor (máx.)*32/3" (6,2 μm)
Distorção da TV [%]-1,95
Dimensão [ mm]Φ29,5×29,5

HF16HA-1S

Comprimento focal [ mm]16
Alcance do diafragma (nº.F)F1.4-F16
Ângulo de visão30,5°x 22,9° (2/3")
Distância de trabalho*2 ( mm)∞-100
Operação do focoManual
Operação do diafragmaManual
Rosca para filtro [ mm]M25,5 x 0,5
MontagemEncaixe C
Peso (aprox.) [g]40
Tamanho do sensor (padrão)*22/3" (6,2 μm)
Tamanho do sensor (máx.)*32/3" (6,2 μm)
Distorção da TV [%]-0,87
Dimensão [ mm]Φ29,5×29,5

HF25HA-1S

Comprimento focal [ mm]25
Alcance do diafragma (nº.F)F1.4-F16
Ângulo de visão19,4°x 14,6° (2/3")
Distância de trabalho*2 ( mm)∞-150
Operação do focoManual
Operação do diafragmaManual
Rosca para filtro [ mm]M25,5 x 0,5
MontagemEncaixe C
Peso (aprox.) [g]40
Tamanho do sensor (padrão)*22/3" (6,2 μm)
Tamanho do sensor (máx.)*32/3" (6,2 μm)
Distorção da TV [%]-0,19
Dimensão [ mm]Φ29,5×29,5

HF35HA-1S

Comprimento focal [ mm]35
Alcance do diafragma (nº.F)F1.6-F22
Ângulo de visão14,3°x 10,8° (2/3")
Distância de trabalho*2 ( mm)∞-250
Operação do focoManual
Operação do diafragmaManual
Rosca para filtro [ mm]M25,5 x 0,5
MontagemEncaixe C
Peso (aprox.) [g]40
Tamanho do sensor (padrão)*22/3" (6,2 μm)
Tamanho do sensor (máx.)*32/3" (6,2 μm)
Distorção da TV [%]0,10
Dimensão [ mm]Φ29,5×29,5

HF50HA-1S

Comprimento focal [ mm]50
Alcance do diafragma (nº.F)F2.3-F22
Ângulo de visão10,1°x 7,6° (2/3")
Distância de trabalho*2 ( mm)∞-500
Operação do focoManual
Operação do diafragmaManual
Rosca para filtro [ mm]M25,5 x 0,5
MontagemEncaixe C
Peso (aprox.) [g]45
Tamanho do sensor (padrão)*22/3" (6,2 μm)
Tamanho do sensor (máx.)*32/3" (6,2 μm)
Distorção da TV [%]0,06
Dimensão [ mm]Φ29,5×29,5



  • *1 Da frente do cilindro da lente.
  • *2 Tamanho do sensor (padrão): Tamanho ideal para maximizar a resolução do alvo.
  • *3 Tamanho do sensor (máx.): O tamanho do sensor adaptável varia dependendo do modelo. Verifique a quantidade de luz e resolução nas bordas relativas à sua aplicação específica.

HF75HA-1S

Comprimento focal [ mm]75
Alcance do diafragma (nº.F)F2.8 a F32
Ângulo de visão6,7°x 5,0° (2/3")
Distância de trabalho*2 ( mm)∞-1,100
Operação do focoManual
Operação do diafragmaManual
Rosca para filtro [ mm]M30,5 x 0,5
MontagemEncaixe C
Peso (aprox.) [g]50
Tamanho do sensor (padrão)*22/3" (6,2 μm)
Tamanho do sensor (máx.)*32/3" (6,2 μm)
Distorção da TV [%]0,36
Dimensão [ mm]Φ31,5×48
