Film de mesure de pression

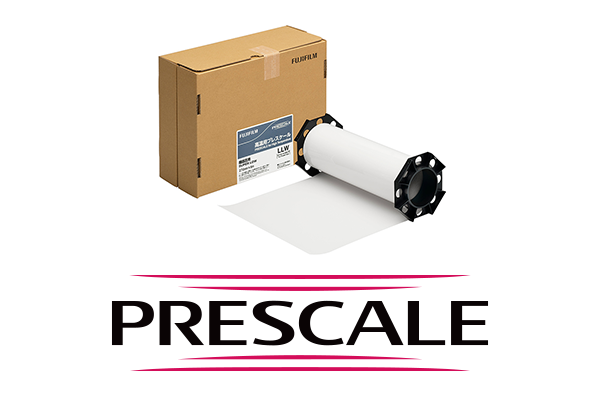

Prescale for High Temperature LLW

NEW

Prescale for High Temperature : Film de mesure de pression à utiliser dans des conditions de haute température

Un film de mesure de pression conçu pour une utilisation dans des conditions de haute température : mesurez facilement la pression dans les cas où la chaleur et la pression s’appliquent simultanément

Prescale for High Temperature

Prescale vous permet de mesurer facilement la répartition et la portée de la pression.

Cependant, lorsque des films Prescale standard sont utilisés pour des processus impliquant une application thermique, cette chaleur peut entraîner des problèmes tels qu’un mauvais développement des couleurs et une déformation du support. Prescale for High Temperature réduit significativement ces effets.

Nom du produit/modèle

Prescale for High Temperature LLW

Taille

270 mm × 6 m

Plage de mesure de pression prise en charge

0,5 MPa à 2,5 MPa

Température recommandée pour l’application thermique

180 °C à 220 °C (chaleur appliquée des deux côtés)

Précision

± 10 % ou moins (mesuré à l’aide d’un densitomètre)

Structure et principe

Structure de Prescale

Prescale comprend deux films : un film A et un film C. Le film A est un matériau de base (base PEN) enduit d’un agent chromogène (microcapsules). Le film C est un matériau de base (base PEN) enduit d’un agent révélateur. L’utilisation du film implique d’apposer les faces dotées d’un revêtement d’agents chimiques l’une contre l’autre.

Fonctionnement de Prescale

Les microcapsules de la couche chromogène sont cassées par la pression et la teinte incolore est absorbée par la couche de développement de la couleur. La réaction chimique qui s’ensuit produit une couleur rouge.

Graphique de pression

La pression peut être confirmée visuellement en consultant le tableau standard.

Exemple de graphique de pression pour Prescale MW (Medium Pressure)
  • * Ce graphique concerne Prescale MW (Medium Pressure, pression moyenne), dont les résultats sont différents de ceux de Prescale for High Temperature.
  • * Les parties représentées par des lignes pointillées peuvent dépasser la plage de tolérance ; ceci est donné à titre de référence seulement.
  • * Les courbes A, B ou C doivent être choisies en fonction de la chaleur appliquée.

Comment utiliser Prescale

1. Retirez Prescale des sachets bleu et noir en polyéthylène et découpez la forme souhaitée.

2. Placez l’agent chromogène du film A et l’agent révélateur du film C l’un contre l’autre et mettez Prescale en position pour la mesure de la pression, avec le film C en dessous et le film A au-dessus. Appliquez la pression.

3. Retirez le film pour inspecter visuellement la distribution de la pression.
