Suisse

Série TF

NEW

3-CCD/CMOS

Série TF

Objectifs spécialement conçus pour garantir les performances optimales des caméras 3-CCD/CMOS haute performance.

Les appareils photo 3-CCD sont équipés de trois capteurs, un le bleu, un pour le rouge et un dernier pour le vert, les trois des couleurs primaires. Un bloc de verre plus épais que celui utilisé sur une simple caméra CCD/CMOS est installé entre l’objectif et le capteur. Lorsque les mêmes objectifs que ceux utilisés pour les simples caméras CCD/CMOS sont utilisés pour caméras 3-CCD/CMOS, les performances de la caméra peuvent ne pas être totalement exploitée en raison de l’effet optique lié à la séparation des couleurs dans la caméra. C’est pourquoi des objectifs spéciaux sont nécessaires pour les caméras 3-CCD/CMOS.

Fiche de spécifications série TF

Modèle Tailles de format compatibles Distance focale
(mm)
4/3 1.1 1 1/1.2 2/3 1/1.8 1/2 1/3
TF2.8DA-8 2.8
TF4DA-8 4
TF4XA-1 4
TF8DA-8B 8
TF15DA-8 15
TF6MA-1 6
TF14MA-1 14
TF25MA-1 25

● Taille de capteur compatible (std.): Taille idéale pour profiter de la résolution recherchée.

○ Taille du capteur compatible (max.) : La taille du capteur adaptable varie en fonction du modèle. Sélectionnez un objectif après avoir vérifié et la résolution et le niveau de la lumière périphérique.

Caractéristiques principales

TF-DA: Compatible avec les capteurs d’image 1/3"

pour résolution SD avec pas de 6,7 μm entre 2 pixels

TF-MA: Compatible avec les capteurs d’image 1/1.8"

pour résolution HD avec pas de 2.0 μm entre 2 pixels (3.45 µm sur les capteurs 2/3)

Conception ultra compacte, légère et robuste

Support métallique de haute robustesse et précision (montage en C)

Iris manuelle

Des vis de verrouillage pour la fixation de la mise au point et de l’iris sont fournies comme équipement standard.

Fabriqué au Japon

Conception mécanique flexible avec haute résolution HD intégrale (TF4XA-1)

  • pour haute résolution avec pas de 2,9 μm entre 2 pixels
  • pour les applications médicales et de diffusion ainsi que pour l’application de contrôle de processus industriels.
  • trois vis de verrouillage anti-chute sur les éléments de l’iris et de la mise au point
  • engrenages sur les éléments d’iris et de la mise au point pour contrôle à distance
  • deux filetages de filtre pour filtre intérieur et filtre extérieur

Gamme

TF2.8DA-8

Distance focale [mm] 2,8
Plage d'ouvertures de l’iris (nombre F) F2.2-F16 Fermé
Angle de champ 89,1°x 69,3°(1/3")
Distance de travail*2 (mm) ∞‐100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] -
Monture Monture C
Poids (environ) [g] 75
Taille du capteur (max.) 1/3"
Distorsion TV [ %] -6,25
Encombrement [mm] Φ34×47,5

TF4DA-8

Distance focale [mm] 4
Plage d'ouvertures de l’iris (nombre F) F2.2-F16 Fermé
Angle de champ 64,5°x 49,0°(1/3")
Distance de travail*2 (mm) ∞‐100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M27 x 0,5
Monture Monture C
Poids (environ) [g] 70
Taille du capteur (max.) 1/3"
Distorsion TV [ %] -3,77
Encombrement [mm] AVAYA29×46,5

TF4XA-1

Distance focale [mm] 4
Plage d'ouvertures de l’iris (nombre F) F2.2
Angle de champ 64,5°x 49,1°(1/3")
Distance de travail*2 (mm) ∞-100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm]

M27 x 0,5(INTÉRIEUR)M30,5×0,5(EXTÉRIEUR)

Monture Monture C
Poids (environ) [g] 100
Taille du capteur (max.) 1/3"
Distorsion TV [ %] -4,27
Encombrement [mm] Φ30.5×44

TF8DA-8B

Distance focale [mm] 8
Plage d'ouvertures de l’iris (nombre F) F2.2-F16 Fermé
Angle de champ 33,4°x 25,1°(1/3")
Distance de travail*2 (mm) ∞-100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M25,5 x 0,5
Monture Monture C
Poids (environ) [g] 60
Taille du capteur (max.) 1/3"
Distorsion TV [ %] -1,30
Encombrement [mm] Φ29×39

TF15DA-8

Distance focale [mm] 15
Plage d'ouvertures de l’iris (nombre F) F2.2-F16 Fermé
Angle de champ 18,0°x 13,5°(1/3")
Distance de travail*2 (mm) ∞-100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M25,5 x 0,5
Monture Monture C
Poids (environ) [g] 60
Taille du capteur (max.) 1/3"
Distorsion TV [ %] -0,31
Encombrement [mm] Φ29×39



  • * À l’avant du barillet de l’objectif

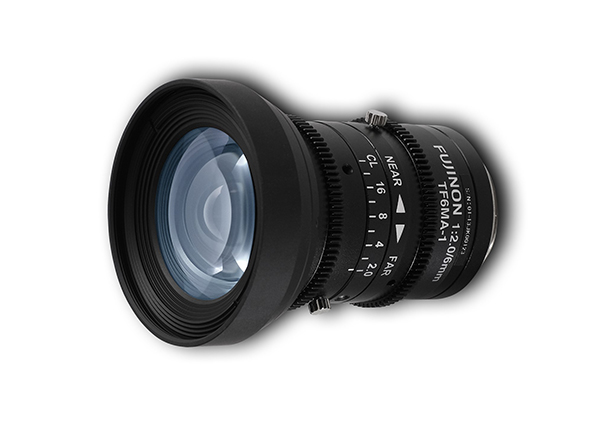

TF6MA-1

Distance focale [mm] 6
Plage d'ouvertures de l’iris (nombre F) F2.2-F22
Angle de champ 62.2°x 48.3° (1/1.8")
Distance de travail*2 (mm) ∞-100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M46 x 0,75
Monture Monture C
Poids (environ) [g] 140
Taille du capteur (max.) 2/3"
Distorsion TV [ %] -0,48
Encombrement [mm] Φ48×62

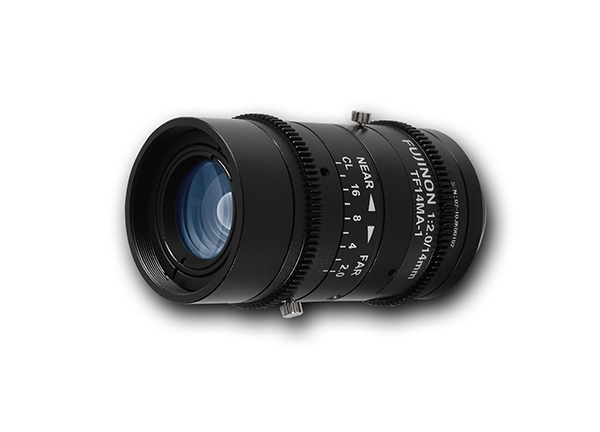

TF14MA-1

Distance focale [mm] 14
Plage d'ouvertures de l’iris (nombre F) F2.2-F22
Angle de champ 28.4°x 21.5° (1/1.8“)
Distance de travail*2 (mm) ∞-100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M30,5 x 0,5
Monture Monture C
Poids (environ) [g] 140
Taille du capteur (max.) 2/3"
Distorsion TV [ %] -0,20
Encombrement [mm] Φ34×63

TF25MA-1

Distance focale [mm] 25
Plage d'ouvertures de l’iris (nombre F) F2.2-F22
Angle de champ 16.1°x 12.1° (1/1.8“)
Distance de travail*2 (mm) ∞-200
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M30,5 x 0,5
Monture Monture C
Poids (environ) [g] 140
Taille du capteur (max.) 2/3"
Distorsion TV [ %] -0,21
Encombrement [mm] Φ34×63



  • * À l’avant du barillet de l’objectif
