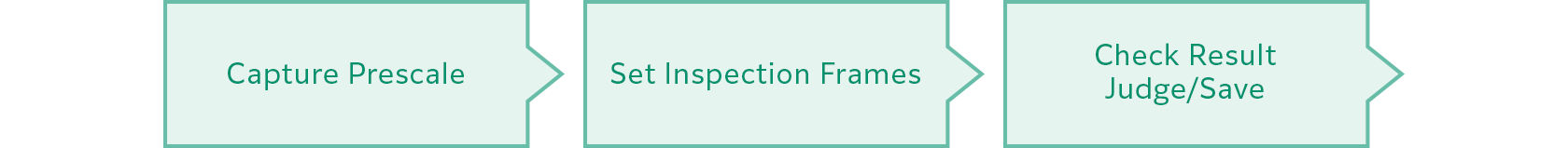

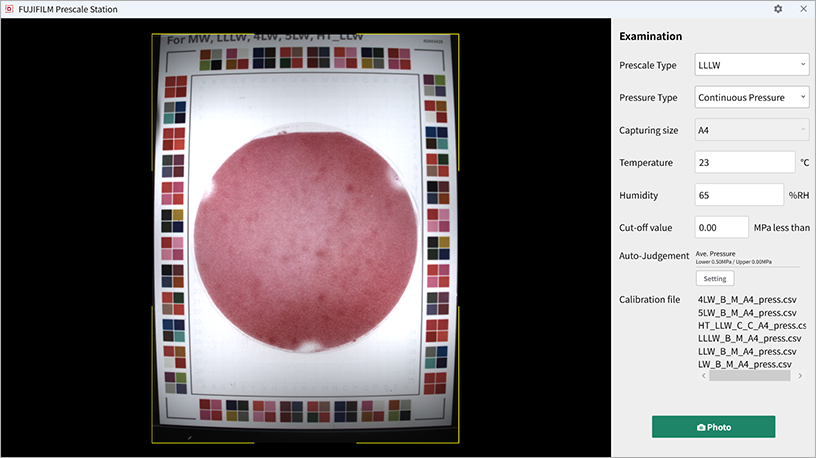

Impostare i seguenti elementi:
- Tipo di prescaler
- Tipo di pressione (pressione momentanea / pressione continua)
- Dimensioni dell'immagine
- Temp.
- Umido.
- Pressione non valida*¹ (opzionale)
- *1 I valori di pressione inferiori al valore impostato saranno invalidati.
È possibile impostare il sistema in modo che effettui valutazioni automatiche di “Superato/Non superato” e visualizzi i risultati analitici, impostando in anticipo un valore o un intervallo di soglia.
- ON/OFF: Impostazione per il giudizio automatico.
- Il giudizio sarà “Superato” se il risultato dell’analisi rientra nel valore/intervallo impostato.
Premere il pulsante “Foto” per visualizzare l’immagine acquisita.
Premere il pulsante “Ispezione” per ispezionare Prescale.

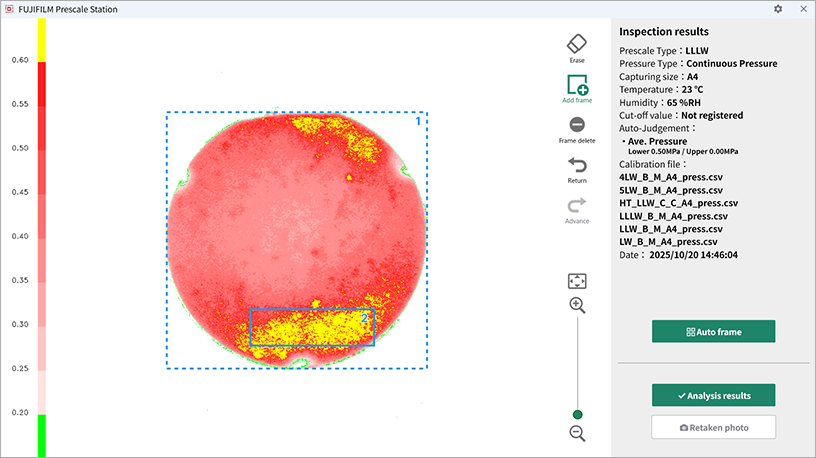

- Aggiungi automaticamente i riquadri di ispezione: Premi il pulsante “Auto Frame” per impostare automaticamente i riquadri di ispezione sulle aree colorate di 1 cm2 o più grandi.
- Aggiungi cornici quadrate: Clicca sull’icona “Aggiungi cornice” e trascina l’immagine per aggiungere una cornice di ispezione quadrata.
È possibile definire l'area dell'immagine acquisita da escludere dall'ispezione. Premere l'icona “Cancella” e selezionare le aree che si desidera escludere dall'ispezione.

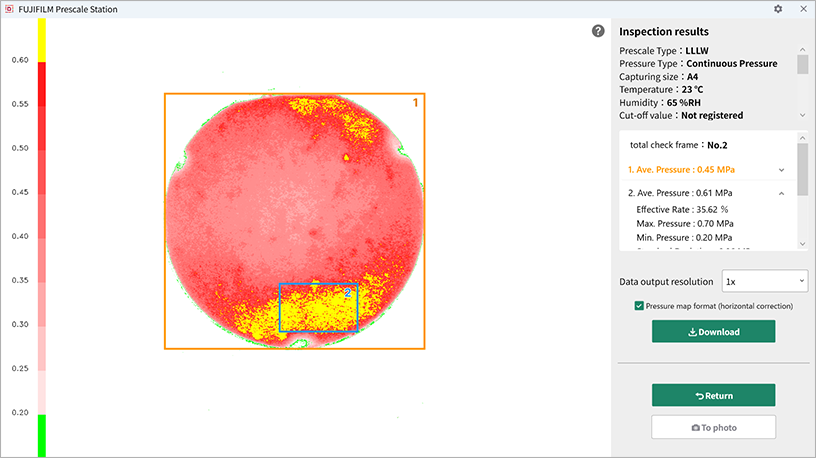

Premere il pulsante “Analizza risultati” per visualizzare i risultati dell’ispezione. È possibile visualizzare le voci cliccando sulle frecce situate sotto la voce “Pressione media”. È inoltre possibile verificare i risultati relativi al giudizio di superamento/fallimento.
Premere il pulsante “Scarica” per esportare i risultati delle misurazioni, le immagini e le mappe di pressione.
Premere il pulsante “To Photo” per tornare alla schermata di lettura. Le impostazioni precedenti verranno mantenute.
| Articolo | Unità | Spiegazione |
|---|---|---|
| Superficie misurata | mm2 | L'area specificata e l'area da elaborare |
| Area soggetta a pressione | mm2 | L'area in cui viene generato il colore |
| Efficienza di pressione | % | La percentuale dell'area colorata |
| Tasso effettivo | % | La percentuale dell'area colorata che rientra nell'intervallo di pressione raccomandato per il Prescale in questione |
| Pressione media | MPa | La pressione media nell'area in cui si forma il colore |
| Pressione massima | MPa | La pressione massima nell'area in cui si forma il colore |
| Pressione minima | MPa | La pressione minima nell'area in cui si produce il colore |
| Peso | N | Il peso sull'area su cui viene prodotto il colore (calcolato in base al prodotto dell'area sottoposta a pressione e della pressione media) |
| SD | La deviazione standard della pressione | |
| Uniformità della pressione | ％ | Un indice che indica l'uniformità nell'area in cui viene riprodotto il colore |
- Risultati delle misurazioni: informazioni visualizzate nella schermata della cronologia (tipo di prescalatura, tipo di pressione, ecc.) e risultati delle analisi (pressione media, area di pressione, ecc.)
- Immagini: file immagine, quali immagini originali acquisite, immagini di analisi e immagini con scala cromatica
- Mappe di pressione: dati in uscita relativi al valore di pressione di ciascuna cella. La risoluzione di ciascuna cella può essere regolata separatamente.
