本体排出部の清掃

コンテンツID(4240)

概要

本体排出部のカバー内部にあるレバーの内側の板金とローラーを清掃します。

板金とローラーを清掃します

手順

  1. 本体排出部のカバー(左右)を開けます。

    カバーを開けます

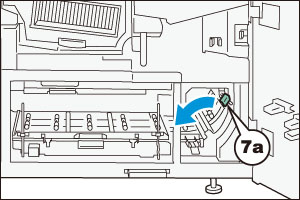

  2. 右下にあるレバー「7a」を左方向に開きます。

    レバー「7a」を開きます

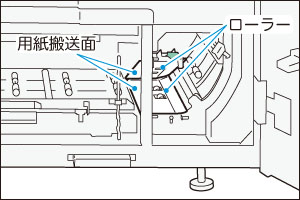

  3. レバー「7a」の内側を清掃します。

    レバー「7a」の内側を清掃します

    ローラーの清掃(レバー「7a」)
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    紙粉の清掃(レバー「7a」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      補足

      わん曲している搬送面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。

  4. レバー「7a」を戻します。

  5. 右下にあるレバー「7b」を上方向に開きます。

    レバー「7b」を開きます

  6. レバー「7b」の内側を清掃します。

    レバー「7b」の内側を清掃します

    ローラーの清掃(レバー「7b」)
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    紙粉の清掃(レバー「7b」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      補足

      用紙搬送面(下)の両端は用紙の受け渡し部のため、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。

  7. レバー「7b」を戻します。

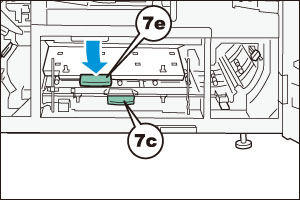

  8. 中央にあるレバー「7e」を下方向に開きます。

    レバー「7e」を開きます

    補足

    用紙搬送面どうしが干渉するため、レバー「7e」を開く前に、レバー「7c」が閉じていることを確認してください。

  9. レバー「7e」の内側を清掃します。

    レバー「7e」の内側を清掃します

    ローラーの清掃(レバー「7e」)
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    紙粉の清掃(レバー「7e」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      補足
      • 対象範囲が広いため、拭き取り後は、拭き残しがないかを確認してください。
      • 用紙搬送面(下)の左端は用紙の受け渡し部のため、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。
  10. レバー「7e」を戻します。

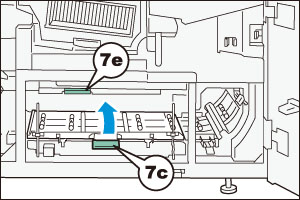

  11. レバー「7c」を上方向に開きます。

    レバー「7c」を開きます

    補足

    用紙搬送面どうしが干渉するため、レバー「7c」を開く前に、レバー「7e」が閉じていることを確認してください。

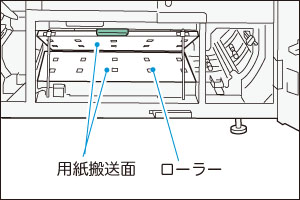

  12. レバー「7c」の内側を清掃します。

    レバー「7c」の内側を清掃します

    ローラーの清掃(レバー「7c」)
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    紙粉の清掃(レバー「7c」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      補足
      • 右端には除電用のブラシが付いているので、曲げたり切ったりしないように注意して作業してください。
      • 対象範囲が広いため、拭き取り後は、拭き残しがないかを確認してください。
      • 用紙搬送面(下)の両端は用紙の受け渡し部のため、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。
  13. レバー「7c」を戻します。

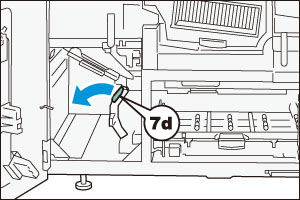

  14. 左下にあるレバー「7d」を左方向に開きます。

    レバー「7d」を開きます

    補足

    レバー「7d」を開く前に、レバー「7f」が閉じていることを確認してください。レバー「7f」が開いているときは、レバー「7d」を開けません。

  15. レバー「7d」の内側を清掃します。

    レバー「7d」の内側を清掃します

    ローラーの清掃(レバー「7d」)
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    紙粉の清掃(レバー「7d」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

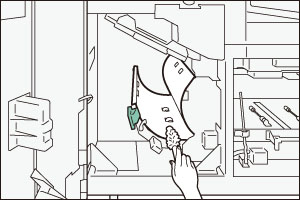

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      紙粉を拭き取ります

      補足

      わん曲している搬送面は特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。

  16. レバー「7c」を戻します。

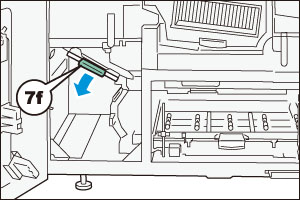

  17. 左側にあるレバー「7f」を下方向に開きます。

    レバー「7f」を開きます

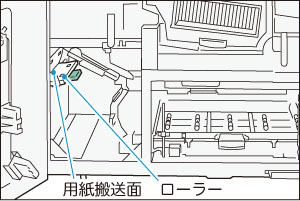

  18. レバー「7f」の内側を清掃します。

    レバー「7f」の内側を清掃します

    ローラーの清掃(レバー「7f」)
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    紙粉の清掃(レバー「7f」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

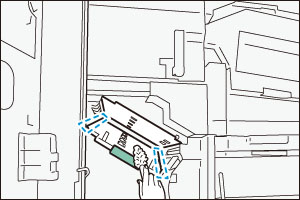

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      紙粉を拭き取ります

      補足
      • 対象範囲が広いため、拭き取り後は、拭き残しがないかを確認してください。
      • 点線枠内は、用紙の受け渡し部で、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。
  19. レバー「7f」を戻します。

  20. 定着器の下、左側面奥にあるレバー「7g」を下方向に開きます。

    レバー「7g」を開きます

    補足

    レバー「7g」を開く前に、レバー「7f」が閉じていることを確認してください。レバー「7f」が開いているときは、レバー「7g」を開けません。

  21. レバー「7g」の内側を清掃します。

    レバー「7g」を開きます

    ローラーの清掃(レバー「7g」)
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    紙粉の清掃(レバー「7g」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

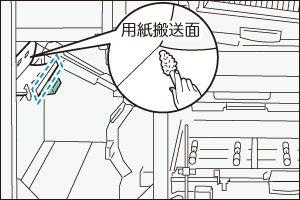

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      ローラーの表面を拭きます

    2. 用紙搬送面の側面(点線枠内)の紙粉を軽く拭き取ります。

      補足

      わん曲している搬送面とその側面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。

  22. レバー「7g」を戻します。

  23. カバーを閉じます。
