Pellicola di misurazione della pressione

Prescale

NEW
Struttura di Prescale

Esistono due tipi di Prescale: il tipo a due fogli e il tipo a foglio singolo. Il tipo a due fogli è composto da due pellicole, le quali sono rivestite rispettivamente con materiale di formazione del colore e materiale di sviluppo del colore. Questo tipo viene utilizzato posizionando i lati rivestiti con gli agenti chimici l’uno sull’altro. Il tipo a foglio singolo è una pellicola con una singola pellicola di base rivestita con materiale di formazione del colore e sviluppatore.

Come funziona Prescale

Le microcapsule nello strato di formazione del colore vengono rotte dalla pressione e il colorante incolore viene assorbito nello sviluppatore, causando una reazione chimica che produce un colore rosso. Le microcapsule contenenti il materiale di formazione del colore vengono regolate secondo dimensioni e resistenza variabili e vengono rivestite uniformemente, producendo una densità di colore che corrisponde alla quantità di pressione.

È possibile confermare visivamente il valore della pressione verificando il grafico standard.

per la pressione media [MW]
Pressione continua
Pressione momentanea
  • * Le parti rappresentate dalle linee tratteggiate possono superare l’intervallo di errore consentito, pertanto devono essere utilizzate solo come riferimento.
  • * Prescale viene utilizzato selezionando le curve A, B o C, a seconda delle condizioni di temperatura e umidità.
  • * Il tempo di raggiungimento della pressione misurata per la pressione continua di pressione bassa ultra-estrema (5LW), pressione bassa estrema (4LW) e pressione bassa ultra-estrema (LLLW) è di 5 secondi, mentre il tempo di gestione della misurazione è di 2 minuti.
  • * La pressione super-alta (HHS) è solo per la pressione continua.

1)【Illustrazione】 Modalità di utilizzo

1

Tagliare Prescale o i fogli Prescale secondo le forme necessarie per la misurazione.

2

Inserire Prescale tra le superfici da misurare.
Applicare la normale pressione di esercizio.

3

Rimuovere Prescale.

4

Ora è possibile vedere la pressione e la sua distribuzione.

5

Utilizzare lo scanner speciale per eseguire la scansione del foglio Prescale colorato.

6

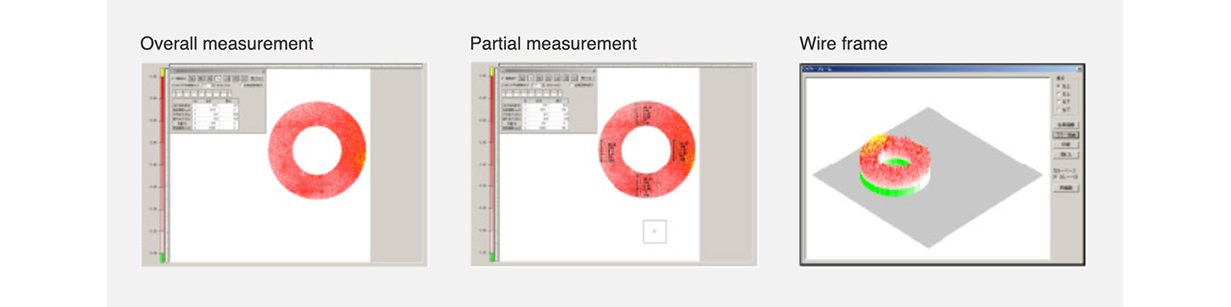

Selezionando le condizioni di misurazione, è possibile misurare i valori di pressione di interi oggetti, sezioni parziali e punti precisi. È possibile utilizzare la funzione di esportazione dei dati per esportare i dati in formato Excel ed eseguire l’analisi delle immagini tridimensionali utilizzando il software di analisi 3D.

2)【Video】 Come utilizzare Prescale

È possibile scaricare la brochure generale e altre informazioni sulle applicazioni per Prescale.

  • Brochure generale
  • Applicazioni per i settori di smartphone e tablet
  • Applicazioni per il settore automobilistico
  • Applicazioni per il settore alimentare e farmaceutico

Accettiamo inoltre richieste online per altre informazioni su esempi di applicazioni in base all’utilizzo o al settore e richieste di campioni gratuiti.
