Cartuccia PPE tipo UXL
NEWUn tipo di cartuccia a portata ultra-elevata, ideale per i substrati LCD Gen 8 - Gen 10, è stato aggiunto alla linea di cartucce PPE che sono state bene accolte per via delle eccellenti prestazioni nella filtrazione grezza e delle prestazioni di resistenza alle sostanze chimiche.
Panoramica
-
Pronta per l'uso per substrati LCD più grandi
-
Un filtro a cartuccia PPE con una portata ultra elevata che supera quella delle cartucce convenzionali
-
Ideale per substrati LCD di grandi dimensioni da Gen 8 a Gen 10
Caratteristiche
Portata ultra-elevata
La cartuccia raggiunge una portata ultra-elevata grazie all’aumento dell'area di membrana all'interno della cartuccia, e, al contempo, all’impiego di una struttura che ottimizza le capacità di filtrazione.
Chiarificazione e filtrazione eccellenti
Un tessuto non tessuto ad alta densità offre un'affidabile chiarificazione e filtrazione.
Prefiltrazione eccellente
La cartuccia trattiene in modo affidabile le particelle e dimostra pienamente le funzioni di prefiltrazione del filtro a membrana. È molto efficace nel prolungare la vita utile dei sistemi di filtrazione.
Eccellente resistenza chimica
Poiché il polipropilene viene usato per tutti i materiali della cartuccia, essa supporta l’uso con acidi, alcali e vari tipi di solventi organici.
Applicazioni principali
-
Per la prefiltrazione, la chiarificazione e la filtrazione in processi a umido per substrati LCD di grandi dimensioni
-
Per la prefiltrazione, la chiarificazione e la filtrazione in cui è richiesta una portata elevata per vari tipi di sostanze chimiche e reagenti acidi e alcalini
Caratteristiche
Tabella delle caratteristiche di prestazioni
|
Item |
Unità |
Tipo di prodotto |
||||
|---|---|---|---|---|---|---|
|
PPE025 |
PPE045 |
PPE100 |
PPE200 |
|||
|

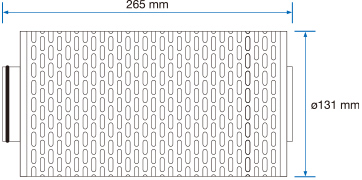

Formato |
Lunghezza |
mm |
265 |
|||
|
Diametro esterno |
mm |
131 |
||||
|
Pressione differenziale massima |
25 °C |
MPa |
0,34 (pressione positiva) |
|||
|
Area PH da utilizzare |
|
1 - 14*1 |
||||
- *1 In caso di utilizzo della cartuccia per la filtrazione di fluidi chimici, è necessario effettuare una valutazione preventiva in base alle condizioni di utilizzo previste.
Materiale
|
Nome della parte |
Materiale |
|---|---|
|
Tessuto non tessuto |
Polipropilene |
|
Materiale di supporto |
Polipropilene |
|
Scatola |
Polipropilene |
|
O-ring |
EPDM (standard) |
Dimensioni O-ring: JIS-P65 (AS568-334 o equivalente)
Esempio di efficienza di ritenzione
Unita: %
|
Codice articolo |
Grado di ritenzione |
Dimensioni delle particelle (μm) |
|||
|---|---|---|---|---|---|
|
3,0 |
5,0 |
10,0 |
30,0 |
||
|
PPECJM025 |
2,5 |
99 |
- |
- |
- |
|
PPECJM045 |
4,5 |
- |
99 |
- |
- |
|
PPECJM100 |
10 |
- |
- |
99 |
- |
|
PPECJM200 |
20 |
- |
- |
- |
99 |
Condizioni di misurazione (025 045)
Particella di prova: Polvere di prova fine ISO Torbidità del fluido di prova: 10 ppm Portata: 11,3 L/min
Condizioni di misurazione (100 200)
Particella di prova: Polvere di prova media ISO Torbidità del fluido di prova: 10 ppm Portata: 11,3 L/min

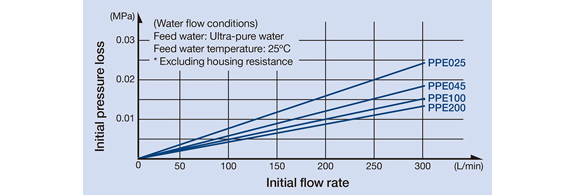

Portata iniziale e perdita di pressione iniziale (in base alle dimensioni dei pori)

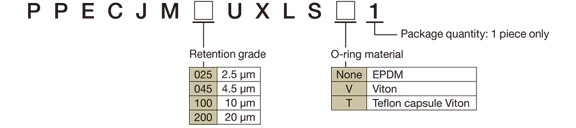

Nome prodotto abbreviato
Formato
Prodotti correlati
I seguenti 2 tipi di alloggiamenti consentono ai filtri a portata straordinariamente elevata di dimostrare appieno le loro prestazioni.
- FPSUX TE1 (in polipropilene)
- FS6LJM 1-1 50 FET 1 (in acciaio inossidabile)
- *Per informazioni dettagliate sui metodi di utilizzo, consultare il manuale di istruzioni fornito con il prodotto.
- *Il prodotto può essere realizzato su ordinazione, a seconda della forma e/o della taglia. Per ulteriori dettagli, contattare l’agente di vendita locale.
- *Le specifiche sono soggette a modifiche a scopo di miglioramento senza preavviso.
