Panoramica
-
Questi filtri a cartuccia a portata ultra-elevata offrono eccellenti prestazioni di pulizia per i grandi substrati in vetro LCD di Gen 6 e Gen 7.
-
La membrana brevettata offre prestazioni eccellenti combinando un'elevata ritenzione di particelle fini con un'alta portata e una lunga durata.
Caratteristiche
Portata ultra-elevata
La cartuccia offre una portata elevata equivalente a 2 volte quella delle cartucce precedenti. Viene assicurata una portata di 100 L/min. o superiore, con una dimensione dei pori di 0,2 μm. (A ΔP = 0,02 MPa)

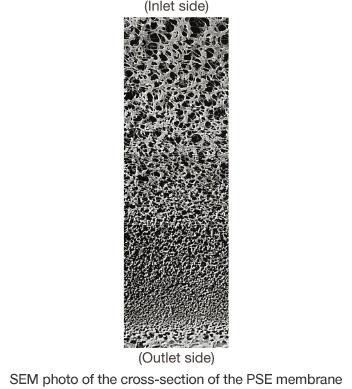

Lo strato interno denso brevettato della membrana PSE, che presenta una distribuzione ben definita delle dimensioni dei pori, garantisce una ritenzione affidabile delle particelle fini.
Utilizzabile con gli alloggiamenti esistenti
La cartuccia si adatta a molti alloggiamenti esistenti, che sono pronti per l'uso a una portata elevata; inoltre, è possibile ottenere una portata ultra-elevata senza sostituire l’alloggiamento.*1
- *1 Per quanto riguarda l’idoneità degli alloggi, si prega di contattarci per una consulenza.
Applicazioni principali
La cartuccia impiega una membrana con una struttura asimmetrica proprietaria (membrana PSE), che è stata accolta favorevolmente. Dimostra prestazioni eccellenti nelle seguenti applicazioni che richiedono elevate prestazioni di ritenzione delle particelle fini, un'elevata portata e una lunga durata.
-
Filtrazione dell'acqua di pulizia utilizzata da apparecchiature di processo a umido che realizzano grandi substrati di vetro per LCD
Caratteristiche
Tabella delle caratteristiche di prestazioni
|
Item |
Unità |
Prestazioni |
Commenti |
|||
|---|---|---|---|---|---|---|
|
Dimensioni dei pori |
μm |
0,1 |
0,2 |
0,45 |
||
|
Formato |
Lunghezza |
mm |
266 |
*1 |
||
|
Diametro esterno |
mm |
81,5 |
|
|||
|
Pressione differenziale massima |
25 °C |
MPa |
0,34 (pressione positiva) |
|
||
|
Area PH da utilizzare |
|
1 - 14 |
2 |
|||
- *1 Si prega di contattarci se si ha bisogno di dimensioni dettagliate del tipo M.
- *2 In caso di utilizzo della cartuccia per la filtrazione di fluidi chimici, è necessario effettuare una valutazione preventiva in base alle condizioni d'uso previste.
Materiale
|
Nome della parte |
Materiale |
|---|---|
|
Protezione |
Polipropilene |
|
Nucleo centrale |
Polipropilene |
|
Supporto |
Polipropilene |
|
Filtro a membrana |
Polisulfone (membrana asimmetrica) |
|
O-ring |
EPDM (silicone, Viton) |
Pressione differenziale di flusso dell'acqua ΔP area ad alta portata
Nome prodotto abbreviato
|
|
Dimensioni dei pori |
|||
|---|---|---|---|---|
|
0,1 μm |
0,2 μm |
0,45 μm |
||
|
Forma |
Tipo M |
PSECM10XLSPPW1 |
PSECM20XLSPPW1 |
PSECM45XLSPPW1 |
|
Tipo PM |
PSECPM10XLSPPW1 |
PSECPM20XLSPPW1 |
PSECPM45XLSPPW1 |
|
Formato
- *Per informazioni dettagliate sui metodi di utilizzo, consultare il manuale di istruzioni fornito con il prodotto.
- *Il prodotto può essere realizzato su ordinazione, a seconda della forma e/o della taglia. Per ulteriori dettagli, contattare l’agente di vendita locale.
- *Le specifiche sono soggette a modifiche a scopo di miglioramento senza preavviso.
