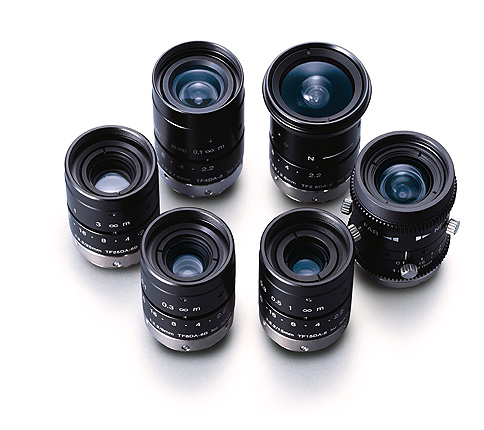

マシンビジョンレンズ TFシリーズ
TFシリーズは在庫がなくなり次第販売終了とさせていただきます。
3板式カメラ用レンズ
TF Series
高性能3板式カメラの性能を充分に引き出す専用設計
3板式カメラは、プリズムで色分解される青・赤・緑それぞれの色に対応した3つのイメージセンサーを備えており、レンズとセンサの間には単板カメラよりも厚いガラスブロックが配置されています。一般（単板カメラ）レンズを3板式カメラに使用すると、カメラ内の色分解光学系の影響で、カメラの性能を十分に発揮できないことがあります。3板式カメラには専用レンズをご使用いただくことが必要です。
特長
1/3型イメージセンサー対応
VGAセンサー向け6.7μmピクセルピッチの解像力。
超小型・軽量・堅牢設計
超小型・軽量・堅牢設計により、さまざまなシステムに対応。
高い耐久性と精度を持つメタルマウント（Cマウント）
手動操作タイプのアイリス
フォーカスとアイリス固定用にロックねじを標準装備。
Made in Japan
日本国内の自社工場で製造。
様々な用途で使用可能なフルHD対応レンズ（TF4XA-1）
・2MPセンサー対応、2.9μmピクセルピッチの解像力。
・マシンビジョン用途だけでなく、医療用途や放送用途にも最適。
・アイリス、フォーカスリングにはそれぞれ3個の落下防止ネジを標準装備。
・アイリス、フォーカスリングにはそれぞれ遠隔操作用*のギアを装備。
・レンズ先端部には内側・外側に2か所のフィルタースレッドがあるので様々なサイズのフィルター装着が可能。
- * 遠隔操作には別途モーターを用意する必要があります。
RoHS指令対応
欧州RoHS指令対象物質(10物質)に対する不使用証明書は、こちらよりダウンロードが可能です。
ラインアップ
TF2.8DA-8
- * 在庫がなくなり次第販売終了
| 焦点距離（mm） | 2.8 |
| 絞り範囲（F no） | F2.2-F16・Close |
| 画角（H x V） | 89.1°x 69.3°(1/3") |
| フォーカス範囲*1（mm） | ∞‐100 |
| 操作方法:フォーカス | Manual |
| 操作方法:アイリス | Manual |
| フィルタ径（mm） | - |
| マウント | C-mount |
| 質量（約）（g） | 75 |
| 適合センサーサイズ（標準）*2 | 1/3"(6.7μm) |
| 適合センサーサイズ（最大）*3 | 1/3"(6.7μm) |
| TVディストーション（%） | -6.25 |
| 外形寸法（mm） | Φ34×47.5 |
TF4DA-8
- * 在庫がなくなり次第販売終了
| 焦点距離（mm） | 4 |
| 絞り範囲（F no） | F2.2-F16・Close |
| 画角（H x V） | 64.5°x 49.0°(1/3") |
| フォーカス範囲*1（mm） | ∞‐100 |
| 操作方法:フォーカス | Manual |
| 操作方法:アイリス | Manual |
| フィルタ径（mm） | M27 x 0.5 |
| マウント | C-mount |
| 質量（約）（g） | 70 |
| 適合センサーサイズ（標準）*2 | 1/3"(6.7μm) |
| 適合センサーサイズ（最大）*3 | 1/3"(6.7μm) |
| TVディストーション（%） | -3.77 |
| 外形寸法（mm） | Φ29×46.5 |
TF4XA-1
- * 在庫がなくなり次第販売終了
| 焦点距離（mm） | 4 |
| 絞り範囲（F no） | F2.2-F16・Close |
| 画角（H x V） | 64.5°x 49.1°(1/3") |
| フォーカス範囲*1（mm） | ∞-100 |
| 操作方法:フォーカス | Manual |
| 操作方法:アイリス | Manual |
| フィルタ径（mm） |
M27 x 0.5（INSIDE） |
| マウント | C-mount |
| 質量（約）（g） | 100 |
| 適合センサーサイズ（標準）*2 | 1/3"(6.7μm) |
| 適合センサーサイズ（最大）*3 | 1/3"(6.7μm) |
| TVディストーション（%） | -4.27 |
| 外形寸法（mm） | Φ30.5×44 |
TF8DA-8B
- * 在庫がなくなり次第販売終了
| 焦点距離（mm） | 8 |
| 絞り範囲（F no） | F2.2-F16・Close |
| 画角（H x V） | 33.4°x 25.1°(1/3") |
| フォーカス範囲*1（mm） | ∞-100 |
| 操作方法:フォーカス | Manual |
| 操作方法:アイリス | Manual |
| フィルタ径（mm） | M25.5 x 0.5 |
| マウント | C-mount |
| 質量（約）（g） | 60 |
| 適合センサーサイズ（標準）*2 | 1/3"(6.7μm) |
| 適合センサーサイズ（最大）*3 | 1/3"(6.7μm) |
| TVディストーション（%） | -1.30 |
| 外形寸法（mm） | Φ29×39 |
TF15DA-8
- * 在庫がなくなり次第販売終了
| 焦点距離（mm） | 15 |
| 絞り範囲（F no） | F2.2-F16・Close |
| 画角（H x V） | 18.0°x 13.5°(1/3") |
| フォーカス範囲*1（mm） | ∞-100 |
| 操作方法:フォーカス | Manual |
| 操作方法:アイリス | Manual |
| フィルタ径（mm） | M25.5 x 0.5 |
| マウント | C-mount |
| 質量（約）（g） | 60 |
| 適合センサーサイズ（標準）*2 | 1/3"(6.7μm) |
| 適合センサーサイズ（最大）*3 | 1/3"(6.7μm) |
| TVディストーション（%） | -0.31 |
| 外形寸法（mm） | Φ29×39 |
- *1 レンズメカ先端より
- *2 適合センサーサイズ(標準)：対象センサー性能を最大限に発揮することが可能です。
- *3 適合センサーサイズ(最大)：機種によって対象センサーサイズは異なります。周辺の光量・解像をご確認の上、用途によりご使用いただけます。
