Sistema de mapeo de distribución de presión

FPD-8010E

NEW

Ya está disponible el análisis de presión Prescale en formato numérico, fácil de leer y de entender.

El FPD-8010E ofrece una amplia gama de funciones eficaces de presentación e informe que utilizan el software FPD-8010E y un escáner para digitalizar los resultados de Prescale para que el usuario pueda producir datos de medición multifacéticos como la distribución y ampliación de la presión, y la visualización de la distribución transversal e imágenes en 3D.
Esto sirve para acelerar el desarrollo de productos y mejorar los rendimientos basados en datos de medición multifacéticos detallados y análisis.

Configuración del sistema

Software específico
Convierte los valores de densidad de Prescale en valores de presión.

Cubierta específica
Esta cubierta del escáner de sujeción del manuscrito mejora la precisión de la lectura de la fecha.

Hoja de calibración
La hoja de calibración limita los errores de lectura del escáner a un rango fijo.

Funciones

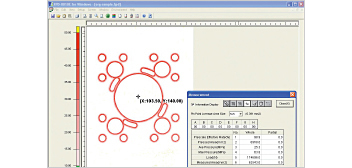

Medición general

Se muestran varios datos, como la presión media y la presión máxima.*1

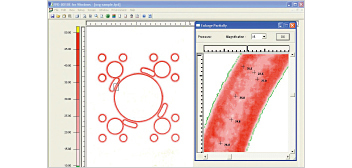

Ampliación parcial

Se amplía el campo especificado. (X 4, X 8, X 16)

Sección transversal de la presión

La distribución de la presión en una línea que pasa por un punto especificado se muestra en un gráfico de líneas.

Estructura de alambre

La presión se muestra en formato 3-D.*2

Distribución de la presión total

Los segmentos superior e izquierdo de la presión total se muestran en un gráfico de barras.

Análisis del histograma

La presión en la circunferencia se muestra como un histograma.*2

Salida de datos de texto

Los datos de presión se exportan a un archivo de texto.*2

Animación de la distribución de la presión

Los valores de presión paso a paso se muestran en formato animado.

  • *1 El alcance de la presión ultra baja (5LW) que se puede medir con el sistema de análisis de imágenes de presión FPD-8010E es de 0.015 MPa a 0.050 MPa.
  • *2 No se admite la presión ultrabaja (5LW).
