TF Serie

NEW

3-CCD/CMOS

TF Serie

Lenzen die speciaal zijn ontworpen voor optimaal presterende hoogwaardige 3-CCD/CMOS-camera’s

3-CCD/CMOS-camera’s hebben drie beeldsensoren, één voor blauw, één voor rood en één voor groen. De drie kleuren worden gescheiden door een prisma. Er zit een dikker glasblok tussen de lens en de sensor dan het blok dat wordt gebruikt in een enkele CCD/CMOS-camera. Wanneer dezelfde lenzen worden gebruikt als voor enkele CCD/CMOS-camera's voor 3-CCD, presteert de camera mogelijk niet optimaal vanwege het optische effect van kleurscheiding in de camera. Daarom vereist 3-CCD speciale lenzen.

Specificatieblad voor TF Serie

Model Geschikte formaten Brandpuntafstand
(mm)
4/3 1,1 1 1/1,2 2/3 1/1,8 1/2 1/3
TF2.8DA-8 2,8
TF4DA -8 4
TF4XA-1 4
TF8DA-8B 8
TF15DA-8 15
TF6MA-1 6
TF14MA-1 14
TF25MA-1 25

● Geschikte sensorgrootte (standaard): Ideale grootte voor maximale doelresolutie.

○ Geschikte sensorgrootte (max.): De aanpasbare sensorgrootte varieert per model. Controleer eerst de hoeveelheid omgevingslicht en resolutie voordat u een lens selecteert.

Belangrijkste kenmerken

TF-DA: Geschikt voor 1/3"-beeldsensoren

Voor SD-resolutie met een pixelpitch van 6,7 μm

TF-MA: Geschikt voor 1/1.8"-beeldsensoren

Voor HD-resolutie met een pixelpitch van 2,0 μm (3,45 µm op 2/3" sensoren)

Ultracompact, licht en robuust ontwerp

Metalen vatting met hoge duurzaamheid en nauwkeurigheid (C-vatting)

Handmatige iris

Borgschroeven voor het vastzetten van de scherpstelling en iris worden standaard meegeleverd.

Gemaakt in Japan

Flexibel mechanisch ontwerp met Full HD high-resolution (TF4XA-1)

  • Voor high-resolution met een pixelpitch van 2,9 μm
  • Voor medische en broadcasttoepassingen evenals machinevisietoepassingen
  • Drie anti-druppelborgschroeven op zowel iris- als scherpstellingsboren
  • Tandwielen op zowel iris- als scherpstellingsboren voor bediening op afstand
  • Twee filterschroefdraden voor binnenfilter en buitenfilter

Opstelling

TF2.8DA-8

Brandpuntafstand [mm] 2,8
Irisbereik (F. nr.) F2.2-F16・Afsluiting
Beeldhoek 89,1° x 69,3° (1/3")
Werkafstand*2 (mm) ∞ ‐ 100
Werking van scherpstellen Handmatig
Werking van iris Handmatig
Filterschroefdraad [mm] -
Vatting C-vatting
Gewicht (ongeveer) [g] 75
Sensorgrootte (max.) 1/3"
TV-vervorming [%] -6,25
Afmetingen [mm] Φ 34 × 47,5

TF4DA-8

Brandpuntafstand [mm] 4
Irisbereik (F. nr.) F2.2-F16・Afsluiting
Beeldhoek 64,5° x 49,0° (1/3")
Werkafstand*2 (mm) ∞ ‐ 100
Werking van scherpstellen Handmatig
Werking van iris Handmatig
Filterschroefdraad [mm] M27 x 0,5
Vatting C-vatting
Gewicht (ongeveer) [g] 70
Sensorgrootte (max.) 1/3"
TV-vervorming [%] -3,77
Afmetingen [mm] Φ 29 × 46,5

TF4XA-1

Brandpuntafstand [mm] 4
Irisbereik (F. nr.) F2.2
Beeldhoek 64,5° x 49,1° (1/3")
Werkafstand*2 (mm) ∞ - 100
Werking van scherpstellen Handmatig
Werking van iris Handmatig
Filterschroefdraad [mm]

M27 x 0,5(BINNENKANT)M30.5 × 0,5(BUITENKANT)

Vatting C-vatting
Gewicht (ongeveer) [g] 100
Sensorgrootte (max.) 1/3"
TV-vervorming [%] -4,27
Afmetingen [mm] Φ 30,5 × 44

TF8DA-8B

Brandpuntafstand [mm] 8
Irisbereik (F. nr.) F2.2-F16・Afsluiting
Beeldhoek 33,4° x 25,1° (1/3")
Werkafstand*2 (mm) ∞ - 100
Werking van scherpstellen Handmatig
Werking van iris Handmatig
Filterschroefdraad [mm] M25.5 x 0,5
Vatting C-vatting
Gewicht (ongeveer) [g] 60
Sensorgrootte (max.) 1/3"
TV-vervorming [%] -1,30
Afmetingen [mm] Φ 29 × 39

TF15DA-8

Brandpuntafstand [mm] 15
Irisbereik (F. nr.) F2.2-F16・Afsluiting
Beeldhoek 18,0° x 13,5° (1/3")
Werkafstand*2 (mm) ∞ - 100
Werking van scherpstellen Handmatig
Werking van iris Handmatig
Filterschroefdraad [mm] M25.5 x 0,5
Vatting C-vatting
Gewicht (ongeveer) [g] 60
Sensorgrootte (max.) 1/3"
TV-vervorming [%] -0,31
Afmetingen [mm] Φ 29 × 39



  • * Vanaf de voorkant van de lenscilinder

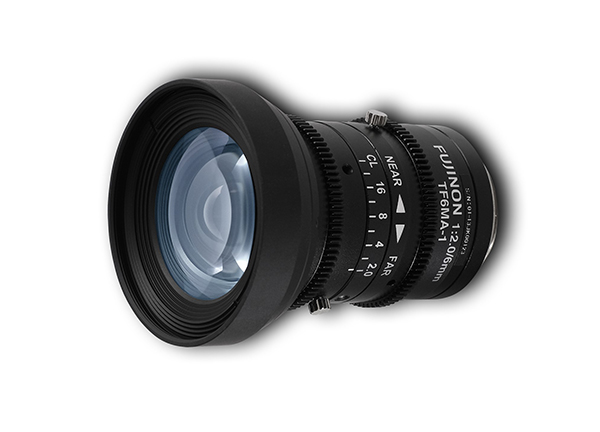

TF6MA-1

Brandpuntafstand [mm] 6
Irisbereik (F. nr.) F2.2-F22
Beeldhoek 62.2°x 48.3° (1/1.8")
Werkafstand*2 (mm) ∞ - 100
Werking van scherpstellen Handmatig
Werking van iris Handmatig
Filterschroefdraad [mm] M46 x 0,75
Vatting C-vatting
Gewicht (ongeveer) [g] 140
Sensorgrootte (max.) 2/3"
TV-vervorming [%] -0,48
Afmetingen [mm] Φ 48 × 62

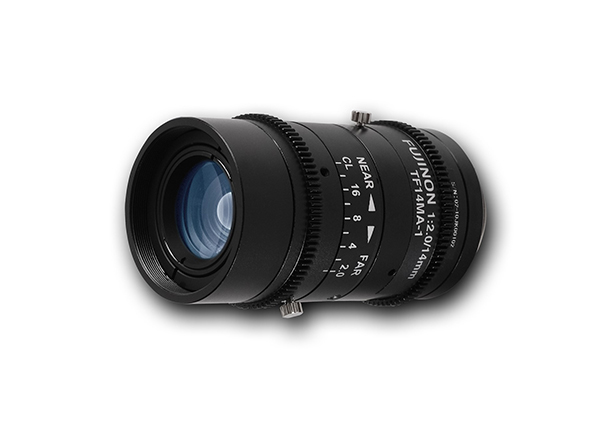

TF14MA-1

Brandpuntafstand [mm] 14
Irisbereik (F. nr.) F2.2-F22
Beeldhoek 28.4°x 21.5° (1/1.8“)
Werkafstand*2 (mm) ∞ - 100
Werking van scherpstellen Handmatig
Werking van iris Handmatig
Filterschroefdraad [mm] M30.5 x 0,5
Vatting C-vatting
Gewicht (ongeveer) [g] 140
Sensorgrootte (max.) 2/3"
TV-vervorming [%] -0,20
Afmetingen [mm] Φ 34 × 63

TF25MA-1

Brandpuntafstand [mm] 25
Irisbereik (F. nr.) F2.2-F22
Beeldhoek 16.1°x 12.1° (1/1.8“)
Werkafstand*2 (mm) ∞ - 200
Werking van scherpstellen Handmatig
Werking van iris Handmatig
Filterschroefdraad [mm] M30.5 x 0,5
Vatting C-vatting
Gewicht (ongeveer) [g] 140
Sensorgrootte (max.) 2/3"
TV-vervorming [%] -0,21
Afmetingen [mm] Φ 34 × 63



  • * Vanaf de voorkant van de lenscilinder
