Seria TF

NEW

3-CCD/CMOS

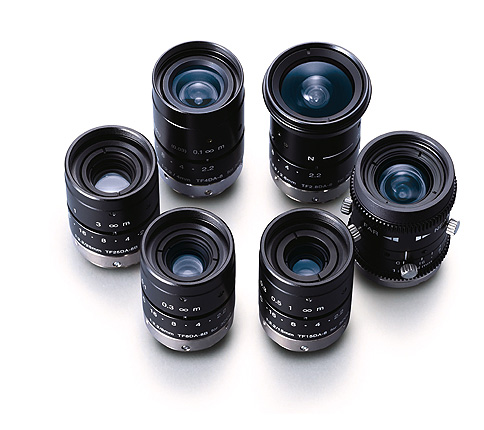

Seria TF

Obiektywy zaprojektowane specjalnie z myślą o zapewnieniu optymalnej pracy wysokowydajnym kamerom 3-CCD/CMOS

Kamery 3-CCD/CMOS wyposażone są w trzy matryce, po jednej dla koloru niebieskiego, czerwonego i zielonego — trzy kolory oddzielone pryzmatem. Pomiędzy obiektywem a matrycą umieszczony jest blok szklany grubszy niż ten stosowany w pojedynczej kamerze CCD/CMOS. W przypadku stosowania w kamerach 3-CCD/CMOS tych samych obiektywów, co w kamerach z pojedynczą matrycą CCD/CMOS, pełna wydajność kamery może nie zostać w osiągnięta ze względu na optyczny efekt separacji kolorów w kamerze. Właśnie dlatego do aparatów 3-CCD/CMOS potrzebne są specjalne obiektywy.

Seria TF — arkusz specyfikacji

Model Zgodne formaty Ogniskowa
(mm)
1/3" 1.1 1 1/1.2 2/3" 1/1.8 1/2" 1/3"
TF2.8DA-8 2.8
TF4DA-8 4
TF4XA-1 4
TF8DA-8B 8
TF15DA-8 15

● Zgodny rozmiar matrycy (standardowy): Idealny rozmiar, aby zmaksymalizować rozdzielczość docelową.

Główne cechy

Zgodność z matrycami 1/3"

dla rozdzielczości SD z rozstawem pikseli 6,7 μm

Ultrakompaktowa, lekka i wytrzymała konstrukcja

Mocowanie metalowe o wysokiej trwałości i dokładności (mocowanie C-mount)

Przysłona ręczna

Śruby do blokowania pozycji fokusa i przysłony są w wyposażeniu standardowym.

Wyprodukowano w Japonii

Elastyczna konstrukcja mechaniczna z wysoką rozdzielczością Full HD (TF4XA-1)

  • dla wysokiej rozdzielczości z rozstawem pikseli 2,9 μm
  • do zastosowań medycznych i transmisyjnych, jak również do zastosowań związanych z wizją maszynową
  • trzy śruby zabezpieczające przed zmianą ustawienia przysłony i fokusa
  • przekładnie na elementach regulacji przysłony i ostrości do zdalnego sterowania
  • dwa gwinty filtrów dla filtra wewnętrznego i zewnętrznego

Serie produktów

TF2.8DA-8

Ogniskowa [mm] 2.8
Zakres przesłony (F. nr) F2,2–F16・Blisko
Kąt widzenia 89,1° x 69,3°(1/3")
Odległość robocza*2 (mm) ∞–100
Obsługa fokusa Ręczna
Obsługa przesłony Ręczna
Gwint filtra [mm] -
Mocowanie Mocowanie C-mount
Waga (w przybliżeniu) [g] 75
Rozmiar matrycy (maks.) 1/3"
Zniekształcenie TV [%] -6.25
Wymiary [mm] Φ34 × 47,5

TF4DA-8

Ogniskowa [mm] 4
Zakres przesłony (F. nr) F2,2–F16・Blisko
Kąt widzenia 64,5° x 49,0° (1/3")
Odległość robocza*2 (mm) ∞–100
Obsługa fokusa Ręczna
Obsługa przesłony Ręczna
Gwint filtra [mm] M27 x 0,5
Mocowanie Mocowanie C-mount
Waga (w przybliżeniu) [g] 70
Rozmiar matrycy (maks.) 1/3"
Zniekształcenie TV [%] -3.77
Wymiary [mm] Φ29 × 46,5

TF4XA-1

Ogniskowa [mm] 4
Zakres przesłony (F. nr) F2.2
Kąt widzenia 64,5° x 49,1°(1/3")
Odległość robocza*2 (mm) ∞–100
Obsługa fokusa Ręczna
Obsługa przesłony Ręczna
Gwint filtra [mm]

M27 x 0,5(WEWNĄTRZ)M30,5 × 0,5(NA ZEWNĄTRZ)

Mocowanie Mocowanie C-mount
Waga (w przybliżeniu) [g] 100%
Rozmiar matrycy (maks.) 1/3"
Zniekształcenie TV [%] -4.27
Wymiary [mm] Φ30,5 × 44

TF8DA-8B

Ogniskowa [mm] 8
Zakres przesłony (F. nr) F2,2–F16・Blisko
Kąt widzenia 33,4° x 25,1°(1/3")
Odległość robocza*2 (mm) ∞–100
Obsługa fokusa Ręczna
Obsługa przesłony Ręczna
Gwint filtra [mm] M25,5 x 0,5
Mocowanie Mocowanie C-mount
Waga (w przybliżeniu) [g] 60
Rozmiar matrycy (maks.) 1/3"
Zniekształcenie TV [%] -1.30
Wymiary [mm] Φ29 × 39

TF15DA-8

Ogniskowa [mm] 15
Zakres przesłony (F. nr) F2,2–F16・Blisko
Kąt widzenia 18,0° x 13,5°(1/3")
Odległość robocza*2 (mm) ∞–100
Obsługa fokusa Ręczna
Obsługa przesłony Ręczna
Gwint filtra [mm] M25,5 x 0,5
Mocowanie Mocowanie C-mount
Waga (w przybliżeniu) [g] 60
Rozmiar matrycy (maks.) 1/3"
Zniekształcenie TV [%] -0.31
Wymiary [mm] Φ29 × 39



  • * Od przodu tuby obiektywu
