Apresentação
-
Estes filtros de cartucho de taxa de fluxo ultraelevada demonstram um excelente desempenho de limpeza para os substratos de vidro LCD de grandes dimensões da Geração 6 e da Geração 7.
-
A membrana patenteada oferece um desempenho excelente combinando uma retenção de partículas finas e alta taxa de fluxo e longa vida útil.
Funcionalidades
Taxa de fluxo ultraelevada
O cartucho tem uma taxa de fluxo elevada equivalente a 2 vezes o dos cartuchos anteriores. Uma taxa de fluxo de 100 l/min. ou mais é assegurada com um tamanho de poro de 0,2μm. (A ΔP = 0,02 MPa)

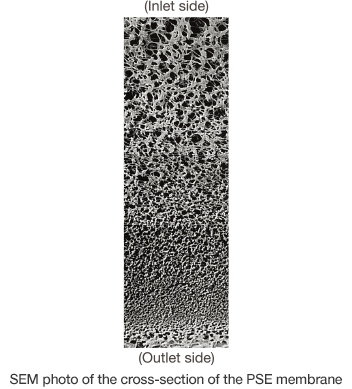

A camada densa interna proprietária da membrana PSE que apresenta uma distribuição do tamanho dos poros bem definida garante a retenção fiável de partículas finas.
Pode ser utilizado com compartimentos existentes
O cartucho adapta-se a muitos compartimentos existentes que estão prontos para uso com uma taxa de fluxo elevada e uma taxa de fluxo ultraelevada pode ser obtida sem mudar o compartimento.*1
- *1 Relativamente à adequação aos compartimentos, contacte-nos para obter mais informações.
Aplicações principais
O cartucho emprega uma membrana de uma estrutura assimétrica, proprietária, recebida de forma favorável (membrana PSE). Ele demonstra um excelente desempenho nas seguintes aplicações que requerem um elevado desempenho de retenção de partículas finas, uma taxa de fluxo elevada e uma longa vida útil.
-
Filtração da água de limpeza utilizada pelo equipamento de processamento húmido que fazem grandes substratos de vidro para LCD
Especificações
Tabela de Características de Desempenho
|
Item |
Unidade |
Desempenho |
Comentários |
|||
|---|---|---|---|---|---|---|
|
Tamanho dos poros |
µm |
0.1 |
0.2 |
0.45 |
||
|
Tamanho |
Comprimento |
mm |
266 |
*1 |
||
|
Diâmetro externo |
mm |
81.5 |
|
|||
|
Pressão diferencial máxima |
25℃ |
MPa |
0,34 (Pressão positiva) |
|
||
|
Área PH a ser usada |
|
1 - 14 |
*2 |
|||
- *1 Contacte-nos se necessitar de dimensões detalhadas do tipo M
- *2 No caso de utilização do cartucho para filtração de fluidos químicos, deve ser realizada uma avaliação prévia de acordo com as condições de utilização planeadas
Material
|
Nome da peça |
Material |
|---|---|
|
Proteção |
Polipropileno |
|
Núcleo central |
Polipropileno |
|
Suporte |
Polipropileno |
|
Filtro de membrana |
Polissulfona (Membrana assimétrica) |
|
O-ring |
EPDM (Silicone, Viton) |
Pressão diferencial de fluxo de água ΔP área de taxa de fluxo elevada
Nome abreviado do produto
|
|
Tamanho dos poros |
|||
|---|---|---|---|---|
|
0.1μm |
0,2μm |
0,45μm |
||
|
Forma |
Tipo M |
PSECM10XLSPPW1 |
PSECM20XLSPPW1 |
PSECM45XLSPPW1 |
|
Tipo PM |
PSECPM10XLSPPW1 |
PSECPM20XLSPPW1 |
PSECPM45XLSPPW1 |
|
Tamanho
- * Para obter detalhes sobre os métodos de utilização, consulte o manual de instruções fornecido com o produto
- * O produto pode ser construído a pedido, dependendo da forma e/ou do tamanho. Para mais informações, contacte o seu agente de vendas
- * As especificações estão sujeitas a alterações para fins de melhoria sem aviso prévio
