Objetivas especialmente concebidas para garantir o desempenho otimizado de câmaras 3-CCD/CMOS de desempenho elevado

As câmaras 3-CCD/CMOS estão equipadas com três sensores de imagem, um para cada cor, azul, vermelho e verde - três das cores separadas por um prisma. Encontra-se colocado entre a objetiva e o sensor, um bloco de vidro mais espesso do que o utilizado numa única câmara CCD/CMOS. Quando são utilizadas as mesmas objetivas das câmaras CCD/CMOS em câmaras 3-CCD/CMOS, o desempenho da câmara pode não ser totalmente atingido devido ao efeito ótico da separação de cores dentro da câmara. Por esse motivo, são necessárias objetivas especiais para câmaras 3-CCD/CMOS.

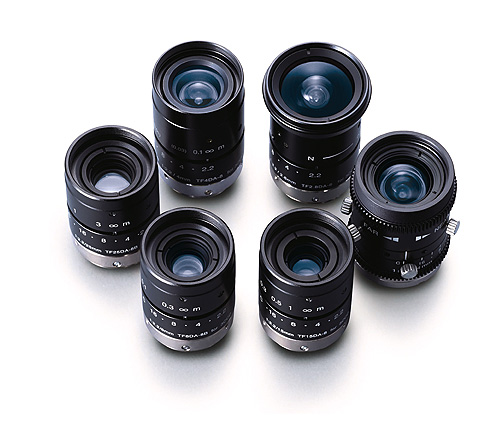

Especificações da série TF

Modelo Tamanhos de formato compatíveis Comprimento focal
(mm)
2/3” 1.1 1 1/1.2 2/3” 1/1.8 1/2” 1/3”
TF2.8DA-8 2.8
TF4DA-8 4
TF4XA-1 4
TF8DA-8B 8
TF15DA-8 15

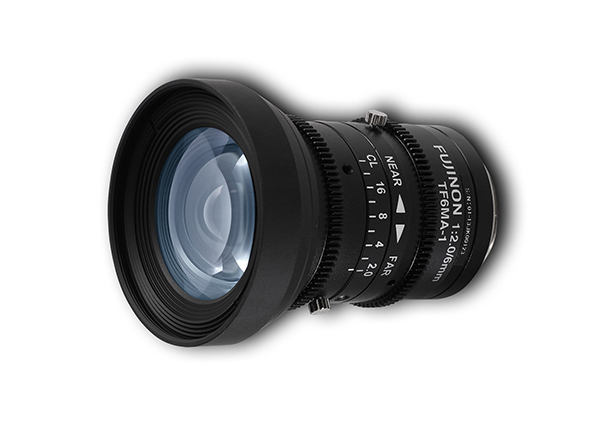

TF6MA-1 6

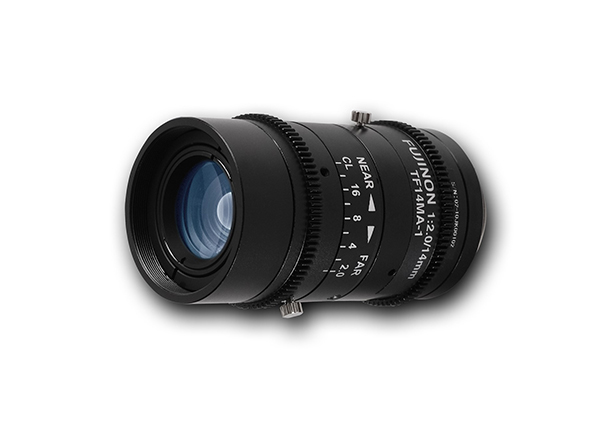

TF14MA-1 14
TF25MA-1 25

● Tamanho do sensor compatível (padrão): Tamanho ideal para maximizar a resolução pretendida.

○ Tamanho do sensor compatível (máx.): O tamanho do sensor adaptável varia consoante o modelo. Selecione uma objetiva depois de verificar a quantidade e a resolução da luz periférica.

Principais funcionalidades

TF-DA: Compatível com sensores de imagem de 1/3”

para resolução SD com distância entre píxeis de 6,7μm

TF-MA: Compatível com sensores de imagem de 1/1.8”

para resolução SD com distância entre píxeis de 2,0 μm (3,45 µm em sensores de 2/3")

Design ultracompacto, leve e robusto

Montagem em metal com elevada durabilidade e precisão (montagem em C)

Íris manual

Os parafusos de bloqueio para fixação do foco e da íris são fornecidos como equipamento padrão.

Fabricada no Japão

Design mecânico flexível com alta resolução Full HD (TF4XA-1)

  • para alta resolução com distância entre píxeis de 2,9μm
  • para aplicações médicas e de difusão, bem como aplicações de visão de máquinas
  • três parafusos de bloqueio antiqueda nas brocas da íris e de focagem
  • engrenagens nas brocas da íris e focagem para controlo remoto
  • duas roscas de filtro para filtro interno e filtro externo

Gama

TF2.8DA-8

Comprimento focal [mm] 2.8
Alcance da íris (n.º F) F2.2-F16・Fecho
Ângulo de visão 89,1°x 69,3°(1/3”)
Distância de trabalho*2 (mm) ∞‐100
Operação da focagem Manual
Operação da íris Manual
Rosca do filtro [mm] -
Montagem Montagem em C
Peso (aprox.) [g] 75
Tamanho do sensor (máx.) 1/3”
Distorção da TV [%] -6.25
Dimensão [mm] Φ34×47,5

TF4DA-8

Comprimento focal [mm] 4
Alcance da íris (n.º F) F2.2-F16・Fecho
Ângulo de visão 64,5°x 49,0°(1/3”)
Distância de trabalho*2 (mm) ∞‐100
Operação da focagem Manual
Operação da íris Manual
Rosca do filtro [mm] M27 x 0,5
Montagem Montagem em C
Peso (aprox.) [g] 70
Tamanho do sensor (máx.) 1/3”
Distorção da TV [%] -3.77
Dimensão [mm] Φ29×46,5

TF4XA-1

Comprimento focal [mm] 4
Alcance da íris (n.º F) F2.2
Ângulo de visão 64,5°x 49,1°(1/3”)
Distância de trabalho*2 (mm) ∞-100
Operação da focagem Manual
Operação da íris Manual
Rosca do filtro [mm]

M27 x 0,5 (INTERIOR) M30,5×0,5 (EXTERIOR)

Montagem Montagem em C
Peso (aprox.) [g] 100%
Tamanho do sensor (máx.) 1/3”
Distorção da TV [%] -4.27
Dimensão [mm] Φ30.5×44

TF8DA-8B

Comprimento focal [mm] 8
Alcance da íris (n.º F) F2.2-F16・Fecho
Ângulo de visão 33,4°x 25,1°(1/3”)
Distância de trabalho*2 (mm) ∞-100
Operação da focagem Manual
Operação da íris Manual
Rosca do filtro [mm] M25,5 x 0,5
Montagem Montagem em C
Peso (aprox.) [g] 60/60
Tamanho do sensor (máx.) 1/3”
Distorção da TV [%] -1.30
Dimensão [mm] Φ29×39

TF15DA-8

Comprimento focal [mm] 15
Alcance da íris (n.º F) F2.2-F16・Fecho
Ângulo de visão 18,0°x 13,5° (1/3”)
Distância de trabalho*2 (mm) ∞-100
Operação da focagem Manual
Operação da íris Manual
Rosca do filtro [mm] M25,5 x 0,5
Montagem Montagem em C
Peso (aprox.) [g] 60/60
Tamanho do sensor (máx.) 1/3”
Distorção da TV [%] -0.31
Dimensão [mm] Φ29×39



  • * A partir da frente do cilindro da objetiva

TF6MA-1

Comprimento focal [mm] 6
Alcance da íris (n.º F) F2.2-F22
Ângulo de visão 62.2°x 48.3° (1/1.8")
Distância de trabalho*2 (mm) ∞-100
Operação da focagem Manual
Operação da íris Manual
Rosca do filtro [mm] M46 x 0,75
Montagem Montagem em C
Peso (aprox.) [g] 140
Tamanho do sensor (máx.) 2/3”
Distorção da TV [%] -0.48
Dimensão [mm] Φ48×62

TF14MA-1

Comprimento focal [mm] 1
Alcance da íris (n.º F) F2.2-F22
Ângulo de visão 28.4°x 21.5° (1/1.8“)
Distância de trabalho*2 (mm) ∞-100
Operação da focagem Manual
Operação da íris Manual
Rosca do filtro [mm] M30,5 x 0,5
Montagem Montagem em C
Peso (aprox.) [g] 140
Tamanho do sensor (máx.) 2/3”
Distorção da TV [%] -0.20
Dimensão [mm] Φ34×63

TF25MA-1

Comprimento focal [mm] 25
Alcance da íris (n.º F) F2.2-F22
Ângulo de visão 16.1°x 12.1° (1/1.8“)
Distância de trabalho*2 (mm) ∞-200
Operação da focagem Manual
Operação da íris Manual
Rosca do filtro [mm] M30,5 x 0,5
Montagem Montagem em C
Peso (aprox.) [g] 140
Tamanho do sensor (máx.) 2/3”
Distorção da TV [%] -0.21
Dimensão [mm] Φ34×63



  • * A partir da frente do cilindro da objetiva
