แคปซูล PSE

NEW

รองรับอุปกรณ์การบำบัดสําหรับกระบวนการเวเฟอร์เดี่ยวในอนาคต

ภาพรวม

แคปซูลใช้แผ่นเยื่อ PSE ที่ได้รับความนิยม มีขนาดเล็กและให้อัตราการไหลและความแม่นยําสูง

อัตราการไหลที่เทียบเท่ากับผลิตภัณฑ์แบบเดี่ยวแบบดั้งเดิม (1 ขั้น) ของบริษัทอื่น ๆ จะเกิดขึ้นได้ด้วยผลิตภัณฑ์แบบครึ่ง (1/2 ขั้น)
ชั้นที่หนาแน่นภายในของแผ่นเยื่อ PSE ที่เป็นกรรมสิทธิ์เฉพาะจะช่วยรับประกันได้ว่าจะกักเก็บอนุภาคละเอียดได้อย่างเชื่อถือได้

การใช้งานหลัก

  • การกรองน้ำบริสุทธิ์ที่ใช้โดยอุปกรณ์ทําความสะอาดแบบเปียกแบบเวเฟอร์เดี่ยว

  • การกรองสารเคมีที่ใช้โดยอุปกรณ์ทําความสะอาดแบบเปียกแบบเวเฟอร์เดี่ยว

  • น้ำล้างขั้นสุดท้ายสําหรับน้ำยาล้างฟิล์ม

ข้อมูลจำเพาะ

ตารางคุณลักษณะด้านประสิทธิภาพ

รายการ

ยูนิต

ประสิทธิภาพ

หมายเหตุ

ขนาดรูพรุน

ไมโครเมตร

0.1

0.2

0.45

0.1

0.2

0.45



ขนาดนอมินัล



Q

H



ขนาด

ความยาว

มม.

152

210

*1

เส้นผ่านศูนย์กลางภายนอก

มม.

93.5



ความดันส่วนต่างสูงสุด

25℃

เมกะปาสกาล

0.54 (แรงดันบวก)



การทนความร้อน

°C สูงสุด

40℃

*2

พื้นที่ PH ที่จะใช้



1 - 14

*3

  • *1 ดูที่ “ขนาดและเส้นผ่านศูนย์กลางหัวฉีด” ด้านล่าง
  • *2 อุณหภูมิการทํางานต่อเนื่อง
  • *3 ในกรณีที่ใช้คาร์ทริดจ์สําหรับการกรองของเหลวทางเคมี ควรทําการประเมินก่อนภายใต้เงื่อนไขการใช้งานที่วางแผนไว้

วัสดุ

ชื่อชิ้นส่วน

วัสดุ

ตัวถัง

โพลีโพรพีลีน

อุปกรณ์ป้องกันชิ้นส่วน

โพลีโพรพีลีน

แกนกลาง

โพลีโพรพีลีน

การสนับสนุน

โพลีโพรพีลีน

ไส้กรองแผ่นเยื่อ

โพลีซัลโฟน (แผ่นเยื่ออสมมาตร)

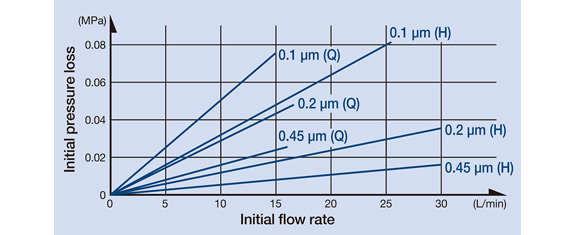

อัตราการไหลเริ่มต้นและการสูญเสียแรงดันเริ่มต้น

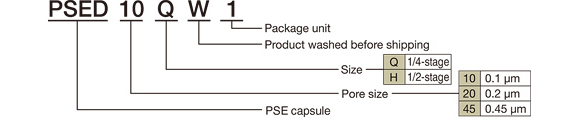

ชื่อผลิตภัณฑ์แบบย่อ



หนึ่งในสี่ส่วน (ขนาด 1/4)

ครึ่ง (ขนาด 1/2)

0.1µm

PSED10QW1

PSED10HW1

0.2µm

PSED20QW1

PSED20HW1

0.45µm

PSED45QW1

PSED45HW1

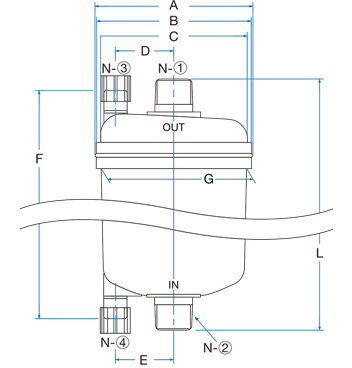

ขนาดและเส้นผ่านศูนย์กลางหัวฉีด



PSED Q

PSED H

A

93.5

B

92

C

87

D

35

E

35

F

140

196

G

86.7

L

152

210

N-①

R1/2

R3/4

N-②

R1/2

R3/4

N-③

พร้อมฝาปิด R1/4

N-④

พร้อมฝาปิด R1/4

หน่วย: มม.

  • * สําหรับรายละเอียดเกี่ยวกับวิธีการใช้งาน โปรดดูคู่มือคําแนะนําที่มาพร้อมกับผลิตภัณฑ์
  • * ผลิตภัณฑ์อาจจะถูกสร้างขึ้นตามคำสั่งตามรูปทรงและ/หรือขนาด สําหรับรายละเอียด โปรดติดต่อตัวแทนขายของคุณ
  • * อาจเปลี่ยนแปลงข้อมูลจำเพาะเพื่อปรับปรุงให้ดีขึ้นได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
