Nhà cung cấp xe hơi: Công ty A

Kiểm tra hình thức cần nhiều hệ thống thị giác. Độ chính xác khi kiểm tra không được nhất quán. Tìm hiểu cách họ giải quyết vấn đề gặp phải khi thao tác các bộ phận cỡ lớn.

NEW

Công ty A cung cấp bộ phận cho một hãng sản xuất ô tô lớn, đặc biệt tập trung vào các bộ phận cỡ lớn. Công ty cân nhắc bố trí một hệ thống kiểm tra hình thức chính xác và hiệu quả hơn nhằm đáp ứng nhu cầu gần đây về tiêu chuẩn chất lượng cao hơn và thời gian giao hàng ngắn hơn. Tuy nhiên, họ lại gặp vấn đề với bộ phận cỡ lớn.

Vấn đề

  • Một vấn đề đáng lo đó là các hệ thống có sai lệch bởi ta sẽ phải kiểm soát đồng thời nhiều hệ thống thị giác.
  • Phương án mua nhiều hệ thống thị giác có thể sẽ rất tốn kém.

Sau khi giới thiệu ống kính "Độ phân giải cao 4D"

  • Giảm sai lệch giữa các hệ thống bằng cách sử dụng ống kính của chúng tôi để loại trừ sai lệch.
  • Giảm số lượng camera bằng cách sử dụng ống kính có trường ngắm rộng và hiệu năng phân giải đồng nhất.

Vấn đề 1: Sai lệch trong ảnh chụp do hiệu năng ống kính khác nhau và số giờ công cần dùng để chỉnh sửa những sai lệch đó

Linh kiện cỡ lớn do Công ty sản xuất sẽ được gắn với các bộ phận khác nhau của ô tô. Hình dạng và kích cỡ thay đổi tùy thuộc vào vị trí gắn và loại ô tô. Để tiến hành kiểm tra hình thức hiệu quả, ban đầu Công ty có kế hoạch kiểm tra linh kiện bằng cách chụp đồng thời toàn cảnh từng linh kiện. Trong một số trường hợp, chụp cả góc trái, phải, trên và dưới hoặc chụp các góc khác bằng cách sử dụng nhiều hệ thống thị giác. Trong trường hợp kiểm tra bộ phận cỡ lớn, hệ thống kiểm tra cần nhiều hơn 20 hệ thống thị giác. Tuy nhiên, ống kính mà những hệ thống này sử dụng có hiệu năng khác nhau, gây sai lệch trong kết quả kiểm tra hình ảnh. Công ty mất thời gian để liên tục điều chỉnh để đảm bảo khả năng phát hiện sai sót nhất quán, tuy nhiên nỗ lực đó của họ không mang lại kết quả.

Vấn đề 2: Không thể thu được ảnh đồng nhất khi mở rộng vùng chụp.

Mục tiêu là thiết lập một hệ thống kiểm tra mới để hạn chế sai lệch về hiệu năng giữa các hệ thống thị giác, đồng thời giảm số giờ công và chi phí quản lý bằng cách giảm số lượng hệ thống thị giác. Tuy nhiên, để kiểm tra bộ phận cỡ lớn giống như cách vẫn dùng nhưng với số lượng hệ thống thị giác ít hơn, ta cần phải mở rộng vùng chụp bằng cách sử dụng ống kính góc rộng. Nhưng đó không phải là tất cả. Để làm vậy, ta cũng cần ống kính hiệu năng cao có khả năng phát hiện những chi tiết bất thường nhỏ nhất ở mép của khung ảnh.

Chìa khóa để giải quyết những vấn đề này là...
Khắc phục sai lệch về hiệu năng phân giải giữa các ống kính và mở rộng vùng chụp.

Để khắc phục sai lệch trong kết quả kiểm tra hình ảnh và giảm số lượng camera, Công ty A đã quyết định áp dụng các mẫu camera độ phân giải cao mới nhất. Cho rằng chìa khóa để thành công nằm ở việc lựa chọn ống kính, Công ty đã hỏi ý kiến của nhà cung cấp camera mà họ đang cân nhắc. Nhà sản xuất camera này đã giới thiệu dòng ống kính camera thị giác máy mang hiệu năng “Độ phân giải cao 4D” của Fujifilm và nói rằng “ống kính này sẽ khai thác tối đa sức mạnh của camera”.

Giải pháp cho Vấn đề 1: Sử dụng ống kính gần như không có sai lệch giữa từng ống kính

Khi kiểm tra bằng nhiều hệ thống thị giác, kết quả kiểm tra sẽ có sai lệch trừ khi tất cả các hệ̣ thống thể hiện được cùng hiệu năng. Đặc biệt là cần chú ý nhất tới ống kính bởi ống kính có xu hướng thể hiện chất lượng khác nhau. Công ty A thực sự muốn chọn ra những ống kính đảm bảo chất lượng mà không có bất kỳ sai khác nào. Tất cả ống kính “Độ phân giải cao 4D” dùng cho camera thị giác máy của Fujifilm đều được kiểm tra nghiêm ngặt bằng thiết bị máy móc do chính chúng tôi phát triển để hạn chế sai lệch về hiệu năng giữa các ống kính. Ngoài ra, tất cả ống kính đều được cấp số sê-ri để kiểm soát kỹ chất lượng của từng ống kính. Ống kính cũng có khả năng hạn chế giảm hiệu năng phân giải khi thay đổi khoảng cách chụp hay khẩu độ và giảm được sai lệch trong kết quả kiểm tra hình ảnh của Công ty A sau khi cho lắp camera tại một vài vị trí có điều kiện chụp khác nhau. Do những ống kính này cho hiệu năng nhất quán nên Công ty cũng có thể rút ngắn thời gian điều chỉnh hệ thống kiểm tra, giảm nhẹ gánh nặng cho người lao động.

Giải pháp cho Vấn đề 2: Sử dụng ống kính cho hiệu năng phân giải cao khi chụp ở góc rộng

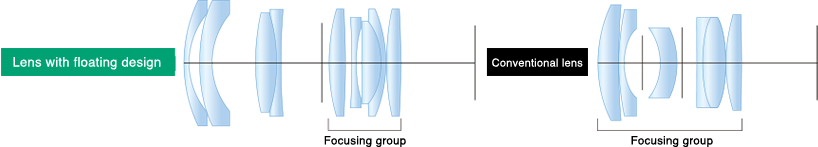

Nhìn chung, ống kính được thiết kế có độ phân giải tốt nhất ở khoảng cách chụp tiêu chuẩn định trước (khoảng cách thiết kế). Vì thế mà mép của hình ảnh có thể bị mờ khi thay đổi khoảng cách. Đặc điểm này có xu hướng thể hiện nổi bật, nhất là với ống kính góc rộng. Sử dụng công nghệ thiết kế di động trong ống kính "Độ phân giải cao 4D". Các bộ phận của ống kính được cấu hình thành nhóm trước và sau, chỉ những bộ phận ống kính phía sau mống mắt mới di chuyển để lấy nét. Điều này giúp hạn chế giảm độ phân giải do thay đổi khoảng cách chụp. Ngoài ra, ta còn khắc phục được tình trạng lệch trục của ống kính bằng cách chỉnh toàn bộ cụm ống kính trong quá trình lắp với độ chính xác ở mức micromet. Ống kính của Fujifilm giữ được độ phân giải cao trên hình ảnh, cho phép mở rộng vùng mà mỗi ống kính bao quát. Nhờ vậy mà Công ty A đã có thể giảm đáng kể số lượng hệ thống thị giác cần dùng.

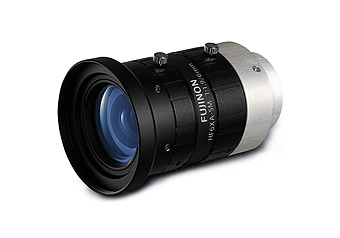

HF6XA-5M series với hiệu năng “Độ phân giải cao 4D, duy trì được hiệu năng phân giải ở mức cao từ tâm hình ảnh đến tận các mép, cho dù sử dụng ống kính góc rộng với tiêu cự bằng 6 mm. Vì vậy, mẫu này phù hợp nhất khi dùng để kiểm tra các bộ phận cỡ lớn như trong trường hợp Công ty A. Tại Công ty A, người ta phải lắp nhiều hệ thống thị giác cách xa bộ phận cần kiểm tra. Đối với Công ty A, lý do chính khiến họ áp dụng HF6XA-5M đó là ống kính này có hiệu năng phân giải cao kể cả ở mép ảnh, trong khi vẫn đảm bảo một vùng chụp rộng. Ngoài ra, một yếu tố nữa giúp dành được sự tin tưởng của Công ty đó là tất cả ống kính đều trải qua công đoạn kiểm tra chất lượng nghiêm ngặt dựa trên số sê-ri.

  • * Câu chuyện này được sắp xếp dựa trên thực tế.
