Nghiên cứu điển hình

Nhà sản xuất hộp đựng: Công ty C

Kiểm tra sản phẩm mất quá nhiều thời gian.
Tìm hiểu những điểm chính giúp tăng hiệu quả.

NEW

Ứng dụng điển hình

Công ty C sản xuất các loại hộp chứa khác nhau và muốn nâng cao độ chính xác của hệ thống kiểm tra để có thể đảm bảo hơn nữa về chất lượng sản phẩm của mình. Mặt khác, họ gặp vấn đề do công tác kiểm tra tốn quá nhiều thời gian trong khi họ còn phải sản xuất nhiều loại hộp chứa khác nhau với số lượng rất lớn. Việc thiết lập một hệ thống cho phép kiểm tra chính xác và hiệu quả hơn đã trở thành một nhiệm vụ cấp bách.

Vấn đề

  • Hiệu năng dò có sai số chính xác khi kiểm tra nhiều hơn một chi tiết một lúc.
  • Cần rất nhiều thời gian và công sức để lựa chọn, đánh giá và điều chỉnh thiết bị khi thay đổi một hệ thống giám sát.

Sau khi giới thiệu ống kính "Độ phân giải cao 4D"

  • Hiệu suất phân giải ổn định ở giữa và các cạnh của hình ảnh, giúp giảm tình trạng nhận biết lỗi cho các chi tiết đơn lẻ.
  • Duy trì độ phân giải cao trong các điều kiện chụp khác nhau, nên thời gian lựa chọn, cài đặt và điều chỉnh hệ thống giám sát ngắn hơn.

Vấn đề 1: Mép của hình ảnh bị mờ.

Ban đầu, Công ty C cho rằng việc kiểm tra có thể được thực hiện hiệu quả bằng cách chụp nhiều hộp chứa cùng lúc. Vì vậy, họ xếp nhiều sản phẩm nhất có thể trong vùng chụp bằng máy ảnh. Tuy nhiên, các sản phẩm phía mép của hình ảnh bị mờ, vậy nên hiệu quả kiểm tra không được chính xác. Họ đã thử nhiều lần bằng cách chỉnh vị trí của camera và ánh sáng, nhưng không thể đạt được kết quả như ý muốn.

Vấn đề 2: Việc phải lựa chọn ống kính tối ưu cho từng hạng mục giám sát và điều kiện chụp ngăn cản họ tập trung vào công việc cốt lõi của mình.

Công ty C sản xuất nhiều loại hộp chứa có kích thước và thiết kế khác nhau. Do đó, các điều kiện chụp như khoảng cách và khẩu độ thay đổi tùy vào loại hộp chứa. Mỗi lần đổi dung tích hộp chứa hoặc thêm sản phẩm mới là phải xem lại điều kiện chụp và việc này diễn ra thường xuyên. Tuy nhiên, kết quả kiểm tra rất khác nhau mỗi lần thay đổi khoảng cách chụp hay khẩu độ, điều này khiến nhân viên phụ trách hệ thống phải làm việc rất nhiều để cố gắng xác định nguyên nhân.



Chìa khóa để giải quyết những vấn đề này là...
đạt được độ phân giải ổn định trong khung hình và hiệu suất tốt nhất trong bất kỳ điều kiện nào.

Vấn đề mà Công ty C phải giải quyết đó là kiểm tra nhiều sản phẩm cùng lúc và giảm thiểu công sức bỏ ra khi chọn ống kính để thực hiện kiểm tra chất lượng chính xác và hiệu quả hơn. Vì vậy, họ đã tham khảo ý kiến của đơn vị tích hợp hệ thống và đơn vị này đã đề xuất dùng ống kính có độ phân giải cao 4D của Fujifilm làm lựa chọn tối ưu sau khi cân nhắc việc nhà sản xuất hộp đựng này phải kiểm tra nhiều chi tiết với nhiều hình dạng khác nhau.

Giải pháp cho Vấn đề 1: Sử dụng ống kính có độ phân giải ổn định trong khung hình

Công nhân tại Công ty C gặp khó khăn bởi dù cố gắng rất nhiều nhưng họ cũng không thể kiểm tra hết được khối lượng sản phẩm cần thiết cùng lúc. Vấn đề này có thể được giải quyết bằng ống kính có khả năng hỗ trợ độ phân giải ổn định từ tâm cho đến viền của khung hình. Nhìn chung, ống kính được thiết kế có độ phân giải tốt nhất ở khoảng cách chụp tiêu chuẩn định trước (khoảng cách thiết kế). Do đó, mép ảnh có thể bị mờ khi thay đổi khoảng cách nên không thể kiểm tra được các sản phẩm ở mép hình. Ống kính "Độ phân giải cao 4D" của Fujifilm dành cho camera giám sát công nghiệp có thiết kế di động. Các bộ phận của ống kính được cấu hình thành nhóm trước và sau, chỉ những bộ phận ống kính phía sau mống mắt mới di chuyển để lấy nét. Điều này giúp hạn chế giảm độ phân giải do thay đổi khoảng cách chụp. Ngoài ra, việc căn chỉnh toàn bộ cấu trúc của ống kính bằng cách điều chỉnh ở mức micromet cũng giúp loại bỏ hẳn tình trạng mờ một phía do lệch ống kính. Hộp chứa nằm ở mép hình không bị mờ khi xếp nhiều hộp nhất có thể trong vùng chụp. Do đó, Công ty C giờ đây đã có thể tiến hành kiểm tra một cách hiệu quả.

Giải pháp cho Vấn đề số 2: Sử dụng ống kính linh hoạt mang lại hiệu suất tốt nhất bất kể điều kiện chụp.

Trong quá trình kiểm tra bằng hệ thống giám sát, độ phân giải có thể bị giảm khi thay đổi điều kiện chụp như thay đổi khoảng cách tính từ sản phẩm và khẩu độ. Nguyên nhân là do các điều kiện chụp tối ưu cho hiệu suất cao nhất của ống kính đã được xác định từ trước. Đối với những công ty sản xuất nhiều sản phẩm có kích cỡ và thiết kế khác nhau như Công ty C, rất khó để tìm ra được ống kính phù hợp nhất cho một loại hộp chứa. Fujifilm phát triển sản phẩm ống kính "Độ phân giải cao 4D" cho độ phân ổn định từ tâm đến mép ảnh ngay cả khi điều kiện chụp thay đổi. Đây là minh chứng cho kinh nghiệm dày dặn của Fujifilm ở mảng thiết kế và sản xuất, với tư cách là hãng sản xuất ống kính lâu năm. Nhờ vậy, khách hàng không còn phải gặp rủi ro trong việc lựa chọn ống kính. Khi một ống kính có khả năng kiểm tra nhiều loại sản phẩm khác nhau, Công ty C không cần phải lo về việc lựa chọn nhiều ống kính nữa. Ngoài ra, có thể lắp camera ở bất kỳ đâu, trên, dưới, trái, phải hay chéo với sản phẩm, nhờ đó mà thời gian lắp và điều chỉnh hệ thống sẽ rút ngắn hơn.

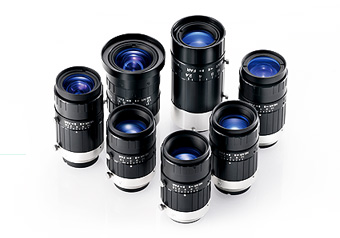

Ống kính "Độ phân giải cao 4D"
HF-XA-5M series

Ống kính "Độ phân giải cao 4D" cho hiệu suất phân giải cao từ tâm ảnh cho đến viền ảnh là giải pháp lý tưởng cho Công ty C bởi hãng muốn ống kính có khả năng cho hình ảnh sắc nét, đồng đều trên toàn bộ khung ảnh. Có thể chụp trong bất kỳ điều kiện nào chỉ với một ống kính. Sản phẩm dễ sử dụng cũng là một tiêu chí mà Công ty sản xuất các loại hộp này mong muốn. Công nhân phụ trách tại Công ty C rất hài lòng khi nói rằng "Thời gian cần để kiểm tra đã được rút ngắn tới 20%. Giờ đây, chúng tôi có thể sử dụng thời gian đó để lắp thiết bị mới và cải thiện thiết bị hiện có." Hiện tại, Công ty C sử dụng ống kính "Độ phân giải cao 4D" thuộc đủ các loại tiêu cự.

  • * Câu chuyện này dựa trên thực tế có thật.
