Thuật ngữ Kỹ thuật về Ống kính Thị giác Máy

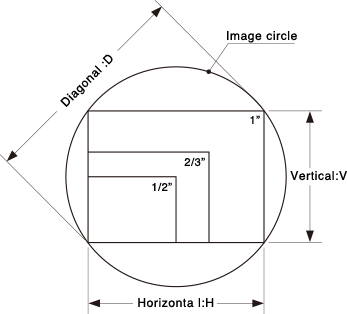

Có một số loại cảm biến hình ảnh cho máy ảnh FA với kích thước hình ảnh khác nhau. Tỷ lệ khung hình máy ảnh FA thường là 4:3 (H:V).

Ký hiệu sản phẩm Cảm biến hình ảnh Kích thước hình ảnh (mm)
Ngang :H Thẳng đứng :V Chéo :D
C 1” 12,8 9,6 16,0
H 2/3” 8,8 6,6 11,0
D 1/2” 6,4 4,8 8,0
Ống kính máy ảnh 35 mm
(Tham khảo)
Phim 35 mm 36,0 24,0 43,3

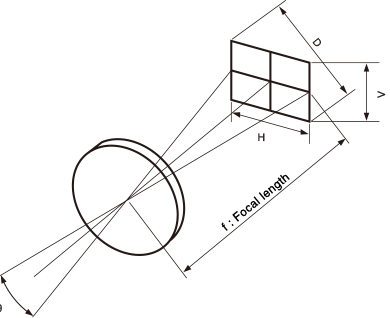

Góc ảnh là kích thước đối tượng có thể chụp được ở kích thước hình ảnh cụ thể,
mà được biểu diễn bằng phép đo góc. Thông thường, góc ảnh được đo với giả sử thấu kính được lấy nét ở vô cực. Khi sử dụng ống kính có cùng tiêu cự mà kích thước hình ảnh khác nhau, góc ảnh sẽ khác nhau.

Ví dụ: Góc ảnh khi kích thước máy ảnh là 1/2"
  và độ dài tiêu cự là 12,5 mm:

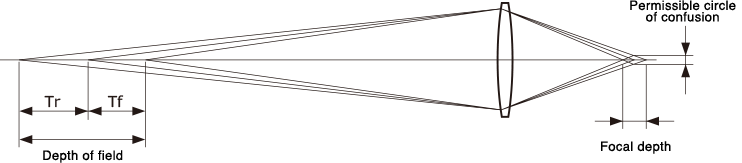

Khi lấy nét vào một vùng nhất định phía trước và phía sau đối tượng sâu sẽ xuất hiện trong tiêu điểm của ảnh. Vùng này được gọi là độ sâu trường ảnh. Điều này là do tiêu điểm của ảnh xuất hiện sắc nét nếu căn chỉnh sai tiêu cự nằm dưới một khoảng nhất định. Khoảng nhất định này được gọi là vòng tròn mờ cho phép.

Độ sâu trường ảnh có các thuộc tính sau.

  • 1) Khẩu độ F càng lớn, độ sâu trường ảnh càng lớn.

  • 2) Tiêu cự càng ngắn, độ sâu trường ảnh càng lớn.

  • 3) Khoảng cách tới đối tượng càng dài thì độ sâu trường ảnh càng lớn.

  • 4) Độ sâu trường ảnh phía sau rộng hơn độ sâu trường ảnh phía trước.
Cảm biến hình ảnh Vòng tròn mờ cho phép
1” 0,03 mm
2/3” 0,021 mm
1/2” 0,015 mm
1/3” 0,011 mm
1/4” 0,008 mm

Độ sâu trường ảnh có thể được tính bằng công thức sau

Độ sâu trường ảnh =
Tr+Tf
Độ sâu tiêu cự =
2 δ・F

f: Khoảng cách tiêu cự
F : Khẩu độ F
δ: Đường kính vòng tròn mờ cho phép
L : Khoảng cách đối tượng

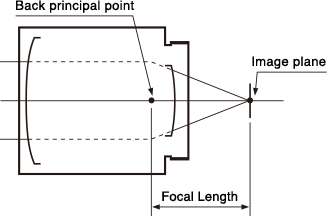

Tiêu cự sẽ là khoảng cách từ điểm chính phía sau đến mặt phẳng hình ảnh.
Hạ thấp tiêu cự sẽ mở rộng hình ảnh

Khẩu độ F là chỉ báo cho biết độ sáng của ống kính. Giá trị càng nhỏ thì hình ảnh ống kính tạo ra càng sáng. Khẩu độ F tỷ lệ nghịch với đường kính hiệu dụng của ống kính và tỷ lệ thuận trực tiếp với tiêu cự.
Khẩu độ F là một giá trị được xác định theo giả định rằng độ truyền qua ống kính là 100%.
Tuy nhiên, hầu như tất cả các ống kính đều có khả năng truyền quang phổ khác nhau và do đó, cùng khẩu độ F có thể có độ sáng khác nhau.

(1) Cách tính trường ngắm

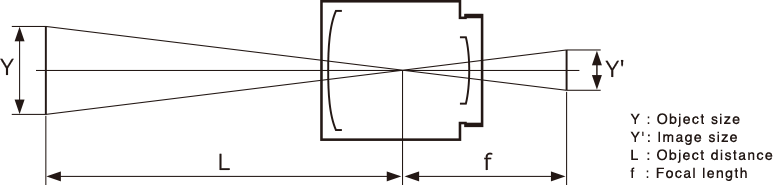

Nếu khoảng cách đến đối tượng là hữu hạn, bạn có thể sử dụng công thức sau để tính trường ngắm.

Ví dụ: Máy ảnh CCD 1/3" có ống kính 8 mm được sử dụng và khoảng cách đến đối tượng là 3 mét. Chiều rộng ngang tối đa khi xem trên màn hình có thể được tính như sau.

  • Y': 4,8
  • L: 3000
  • f: 8



(2) Cách tính tiêu cự
Nếu khoảng cách đến đối tượng là hữu hạn, bạn có thể sử dụng công thức sau để tính tiêu cự.

Ví dụ: Máy ảnh CCD 1/3" có ống kính 8mm được sử dụng và khoảng cách đến đối tượng là 3 mét. Chiều rộng ngang tối đa khi xem trên màn hình có thể được tính như sau.

  • Y': 4,8
  • L: 3000
  • f: 8

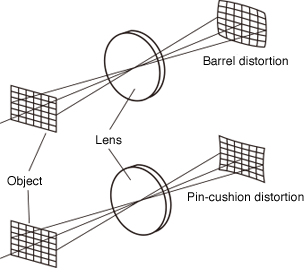

Sự biến dạng là hiện tượng sai lệch trong đó hình dạng hình học của vật thể không được tái tạo trung thực trên mặt phẳng hình ảnh. Nó thường được biểu diễn bằng sự dịch chuyển mức của một điểm hình ảnh từ vị trí lý tưởng của nó theo tỷ lệ phần trăm chiều cao hoặc chiều rộng hình ảnh.

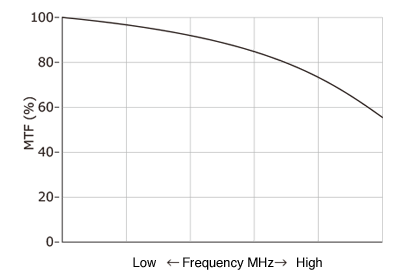

MTF (Chức năng chuyển đổi điều biến) thể hiện tốc độ tương phản giảm khi chụp biểu đồ bao gồm các đường màu đen và trắng.
