Prescale für hohe Temperaturen
Mit Prescale lassen sich Druckverteilung und Druckwerte einfach messen.

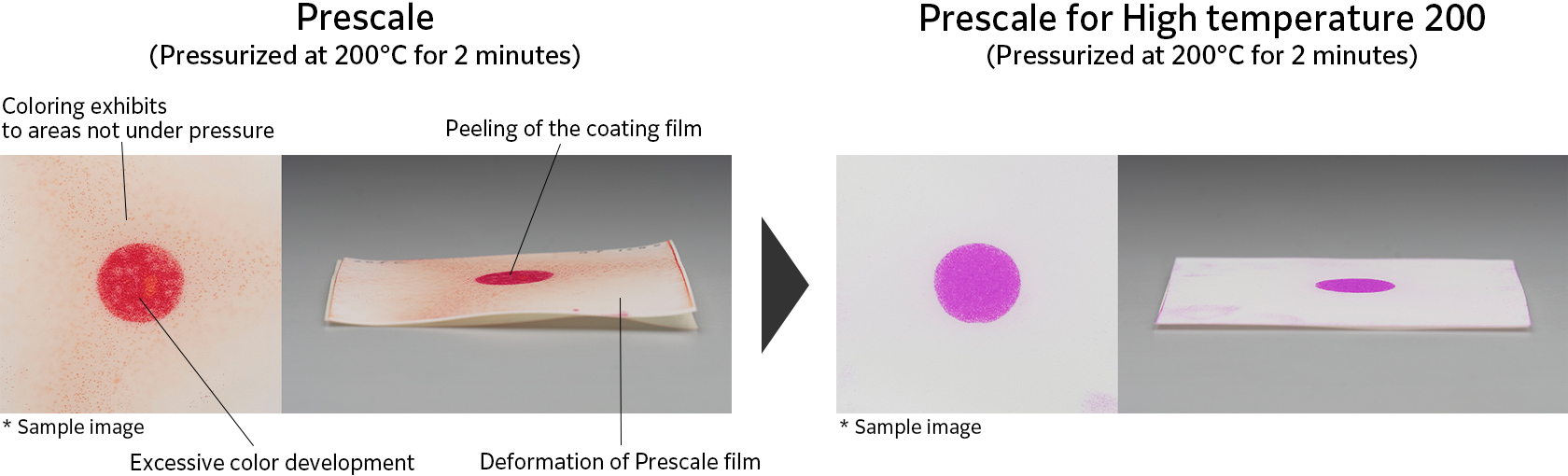

Allerdins, wenn die Standard Prescale-Folien für Prozesse verwendet werden, bei denen hohe Temperaturen angewendet werden, kann diese Hitze zu Problemen, wie falsche Farbentwicklung und Verformung, des Trägers führen. Prescale für hohe Temperaturen reduziert diese Effekte erheblich.
- Produktname/Modell
Prescale LLW für Hochtemperatur
- Format
270 mm × 6 m

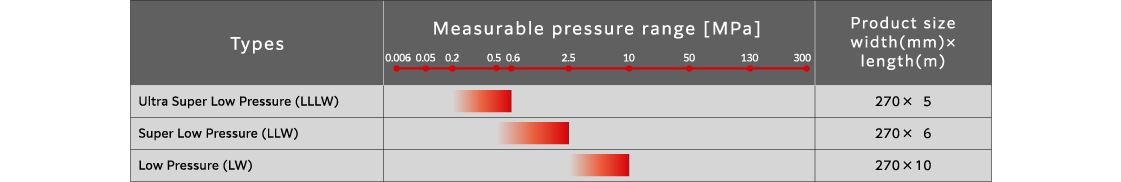

- Unterstützter Druckmessbereich
0,5 MPa ～ 2,5 MPa
- Empfohlene Temperatur der angewendeten Hitze
180°C bis 220°C (beidseitig angewendete Hitze)
- Präzision
±10 % oder weniger (mit Densitometer gemessen)

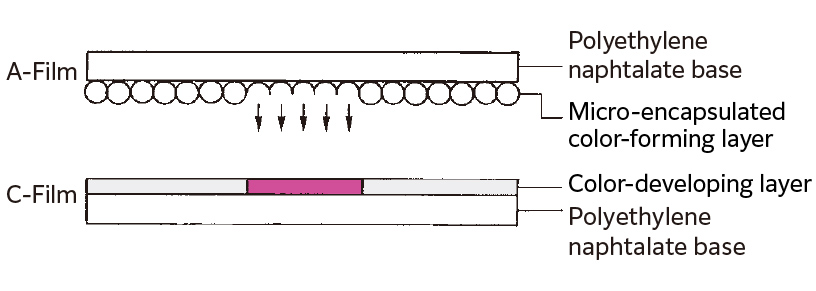

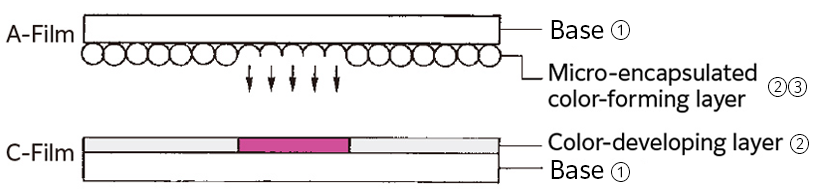

Aufbau und Funktionsprinzip
Prescale besteht aus zwei Folien: einer A-Folie und einer C-Folie. Die A-Folie ist ein Trägermaterial (PEN-Träger), das mit einer farbbildende Flüssigkeit (Mikrokapseln) beschichtet ist. Die C-Folie ist ein Trägermaterial (PEN-Basis), das mit einem Farbentwickler beschichtet ist. Die Folien werden verwendet, dass die beschichteten Seiten in Kontakt zusammen gelegt werden.
So funktioniert Prescale
Die Mikrokapseln in der farbbildenden Schicht platzen durch den ausgeübten Druck auf und der farblose Farbstoff wird von der Farbentwicklerschicht absorbiert. Dies führt zu einer chemischen Reaktion, die eine rote Farbe erzeugt.

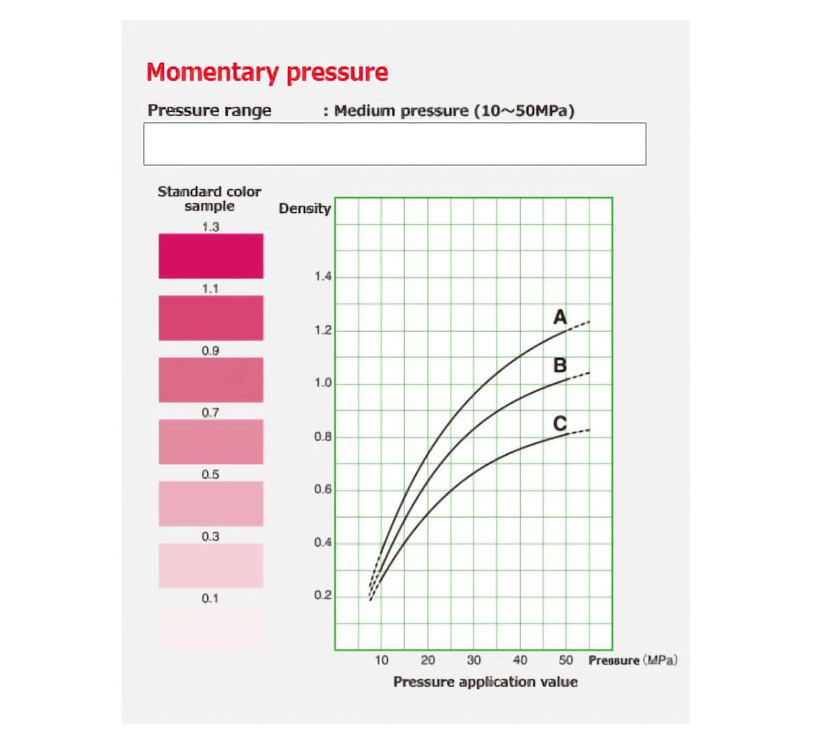

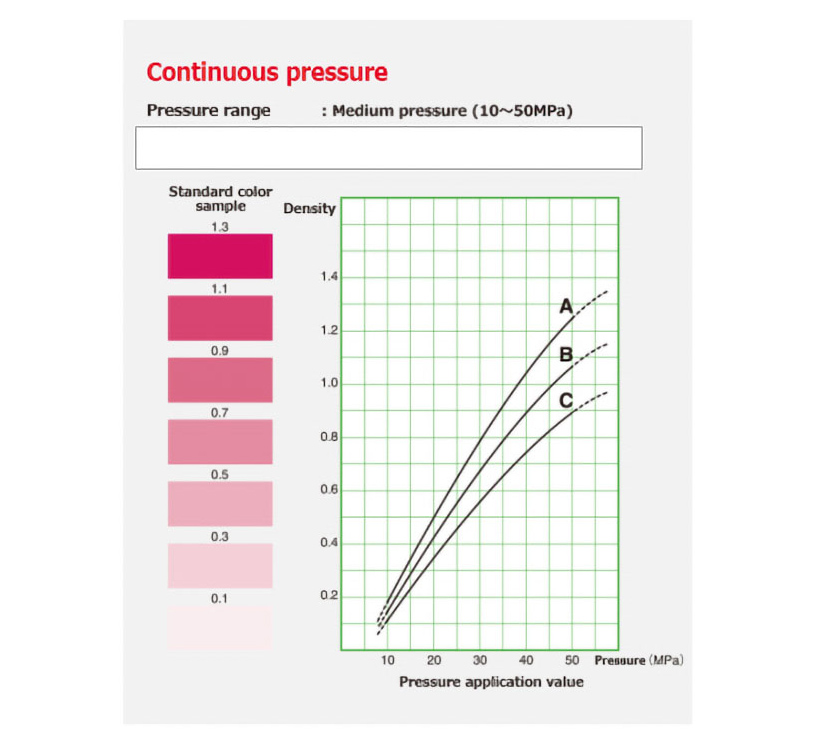

Druckdiagramm
Der Druckwert lässt sich anhand einer Standardkurve visuell überprüfen.
Beispieldruckdiagramm für Mitteldruck-(MW)-Prescale
- * Dieses Diagramm ist für die Mitteldruck-(MW)-Prescale bestimmt und unterscheidet sich von den Ergebnissen für Prescale für hohe Temperaturen.
- * Die mit gestrichelten Linien dargestellten Werte können sich außerhalb der Fehlertoleranzen bewegen und sind daher nur als Anhaltswerte zu betrachten.
- * Die Kurve A, B oder C sollte anhand der angewendeten Hitze ausgewählt werden.
Verwendung von Prescale
1. Nehmen Sie das Prescale aus den schwarzen und blauen Polyethylenbeuteln und schneiden Sie es in die gewünschte Form.
2. Legen Sie den Farbbildner der A-Folie und den Farbentwickler der C-Folie zusammen und positionieren Sie den Prescale Film für die Druckmessung. Dabei muss die C-Folie unten und die A-Folie oben liegen. Druck applizieren.
3. Entfernen Sie die Folie, um die Druckverteilung visuell zu überprüfen.
