HF-HA-1S Serie

NEW

Die Objektive der HF-HA-1S Serie sind bestens geeignet für Kameras mit bis zu 2/3" Sensorgröße und 6.2µm Pixel Pitch. *Das DF6HA-1S ist für Kameras bis zu 1/2" geeignet.

FUJINON Anti Shock and Vibration

1. Die Verschiebung der optischen Achse (Bildverschiebung) kann auf 10 µm oder weniger reduziert werden.

  • In der industriellen Bildverarbeitung sind Objektive oftmals Stößen ausgesetzt. Diese können dazu führen, dass sich die Linsenelemente im Innern des Objektivs verschieben. Durch eine solche Verschiebung der optischen Achse werden hochpräzise Messungen stark beeinträchtigt und Kalibrierungen hinfällig.
    Das einzigartige mechanische Design*1 in Verbindung mit der „Anti-Shock and Vibration“-Technologie von FUJINON reduziert die Verschiebung der optischen Achse auf weniger als 10 µm*2 , selbst bei Stößen von bis zu 10 G*3 .
  • *1 Patent beantragt
  • *2 Die maximale Stoßtoleranz variiert je nach Modell
  • *3 Von Fujifilm gemessene Ergebnisse
[Bild] Anti-Schock and Vibration – Das Fadenkreuz der optischen Achse mit einer Gruppe grüner Punkte innen und um den roten Mittelpunkt herum gruppiert

Die Verschiebung der optischen Achse (Bildverschiebung) kann auf weniger als 10 µm*3 reduziert werden, selbst bei Stößen bis zu 10 G*2 .

[Foto] Konventionelles Objektiv – Fadenkreuz der optischen Achse mit einer Gruppe grüner Punkte, die sich um den roten Mittelpunkt verteilen

Verschiebung der optischen Achse bei wiederholten Stößen

2. Geeignet für den Einsatz bei starken Vibrationen.

  • Auch in Arbeitsumgebungen, in denen viele Vibrationen auftreten, kann es zu Qualitätsverlusten in der Abbildungsleistung von Objektiven kommen.
    Die FUJINON „Anti-Shock and Vibration“-Objektive werden mit einem Vibrationstest gemäß IEC60068-2-6 geprüft. Dank dieser Technologie sind sowohl die mechanischen als auch die optischen Komponenten der Objektive robust gegen Vibrationen und liefern konstant hohes Auflösungsvermögen.

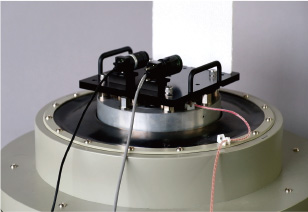

[Foto] Vibrationsprüfmaschine mit angeschlossenen Geräten und Drähten

【Konform mit IEC60068-2-6】
・ Schwingungsfrequenz von 10–60 Hz (Amplitude von 0,75 mm),
 60–500 Hz (Beschleunigung von 100 m/S2)
・ Kippfrequenz von 50 Zyklen

3. Unterdrückt Alterungsschäden und bietet einfache Installation.

  • Die Menge an Klebstoffen zur Befestigung der Linsenelemente im Innern des Objektivs wird durch das mechanische Design verringert, wodurch die Objektive robuster gegen Temperaturschwankungen und Feuchtigkeit werden.
  • Die Blende ist trotz des stabilen mechanischen Designs weiter manuell einstellbar und trägt so zur einfacheren Installation bei.

Anti Shock and Vibration/ Funktion

Das Video zeigt die „Anti-Shock and Vibration“-Technologie, die Minimierung von Alterungsschäden und die einfache Installation.
