Aufbau und Funktionsprinzip

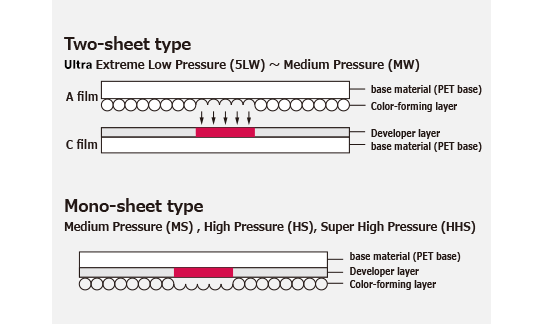

Aufbau von Prescale
Es gibt zwei Prescale-Ausführungen: zweischichtig und einschichtig. Die zweischichtige Ausführung besteht aus zwei Folien, von denen die eine mit einer farbbildenden Beschichtung und die andere mit einer farbentwickelnden Beschichtung versehen ist. Zur Verwendung werden die beiden beschichteten Seiten aufeinander gelegt. Die einschichtige Ausführung besteht aus einer einzigen Folie, die mit einem farbbildenden und einem farbentwickelnden Material beschichtet ist.
So funktioniert Prescale
Die Mikrokapseln in der farbbildenden Beschichtung platzen durch den ausgeübten Druck auf und der in den Kapseln enthaltene farblose Farbstoff wird vom Entwickler absorbiert. Dies führt zu einer chemischen Reaktion, bei der rote Farbflächen erzeugt werden. Die gleichmäßig verteilten Mikrokapseln mit dem farbbildenden Stoff haben unterschiedliche Größen und Wandstärken. Dadurch platzen sie bei unterschiedlich starkem Druck auf. Je stärker der Druck, desto höher also die Farbintensität.

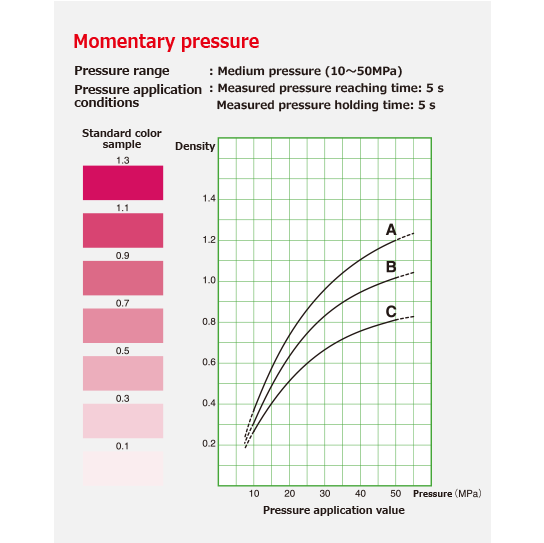

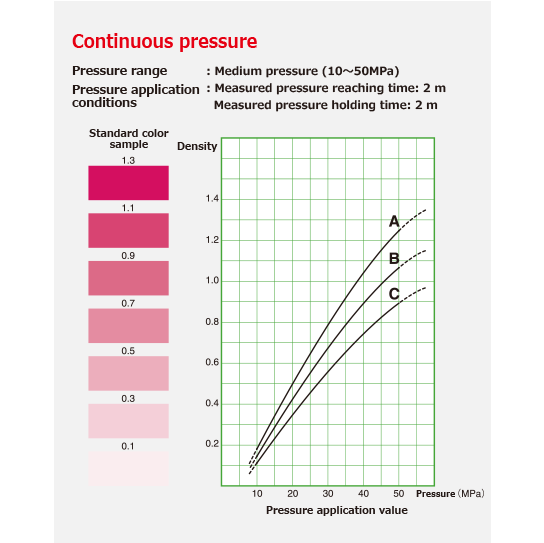

Druckdiagramm
Anhand der Standardkurve lässt der Druckwert sich visuell bestimmen.
für Mitteldruck [MW]
- * Die mit gestrichelten Linien dargestellten Werte können sich außerhalb der Fehlertoleranzen bewegen und sind daher nur als Anhaltswerte zu betrachten.
- * Zur Verwendung von Prescale muss abhängig von Temperatur und Luftfeuchtigkeit Kurve A, B oder C ausgewählt werden.
- * Die gemessene Druckaufbauzeit für dauernden ultra-extremen Superniederdruck (5LW), extremen Niederdruck (4LW) und ultra-extremen Niederdruck (LLLW) beträgt 5 Sekunden, die entsprechende gemessene Druckbeibehaltungszeit beträgt 2 Minuten.
- * Superhochdruck (HHS) gilt nur für Dauerdruck.
Verwendung von Prescale
1)【Illustration】 Anwendung
Prescale bzw. Prescale Sheets für die Messung passend zuschneiden.
Prescale zwischen die zu messende Flächen legen.
Normalen Betriebsdruck ausüben.
Prescale entfernen.
Die Druckkraft und -verteilung sind jetzt sichtbar.
Die gefärbte Prescale-Folie mit dem Spezialscanner einlesen.
Durch Auswahl der Messbedingungen kann man den Druck für ganze Objekte, Ausschnitte und einzelne Punkte bestimmen. Mit der Datenausgabefunktion können Daten im Excel-Format exportiert werden, während mit einer 3D-Analysesoftware dreidimensionale Darstellungen ausgewertet können.
2)【Video】 Wie man Prescale benutzt
