Belgien

PSA-Patrone Typ UXL

NEW

Ein Patronentyp mit ultrahoher Durchflussrate, der sich am besten für LCD-Substrate der Gen 8 bis Gen 10 eignet, wurde der Palette der PSA-Patronen hinzugefügt, die aufgrund ihrer hervorragenden Grobfiltrationsleistung und Chemikalienbeständigkeit positiv aufgenommen wurden.

Übersicht

  • Kann für größere LCD-Substrate verwendet werden

  • Ein PSA-Patronenfilter mit einer ultrahohen Durchflussrate, welche die Durchflussrate der herkömmlichen Patronen übertrifft.

  • Bestens geeignet für große LCD-Substrate der Gen 8 bis Gen 10

Merkmale

Ultrahohe Durchflussrate

Wegen einer größeren Membranfläche im Innern der Patrone erreicht sie eine ultrahohe Durchflussrate. Gleichzeitig wurde eine Struktur verwendet, die zur Optimierung der Filtrationsfähigkeit beiträgt.

Hervorragende Klärung und Filtration

Ein dichter Vliesstoff sorgt für eine zuverlässige Klärung und Filtration.

Ausgezeichnete Vorfiltration

Die Patrone hält Partikel zuverlässig zurück und zeigt, wie die Vorfiltration des Membranfilters funktioniert. Das ist zur Verlängerung der Lebensdauer von Filtersystemen besonders effektiv.

Ausgezeichnete chemische Beständigkeit

Da für alle Patronenmaterialien Polypropylen verwendet wird, kann die Patrone mit Säuren, Laugen und verschiedenen Arten von organischen Lösungsmitteln verwendet werden.

Hauptanwendungen

  • Zur Vorfiltration, Klärung und Filtration in Nassverfahren für große LCD-Substrate

  • Für Vorfiltration, Klärung und Filtration, wo eine hohe Durchflussrate für verschiedene Arten von sauren und alkalischen Chemikalien und Reagenzien erforderlich ist

Spezifikationen

Tabelle der Leistungsmerkmale

Artikel

Einheit

Produkttyp

PPE025

PPE045

PPE100

PPE200

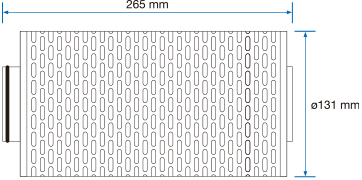

Größe

Länge

mm

265

Außendurchmesser

mm

131

Maximaler Differenzdruck

25 ℃

MPa

0,34 (Überdruck)

Zu verwendender PH-Bereich



1 - 14*1

  • *1 Bei Verwendung der Patrone für die chemische Flüssigkeitsfiltration muss eine vorherige Bewertung unter den geplanten Einsatzbedingungen durchgeführt werden.

Material

Teilbezeichnung

Material

Vliesstoff

Polypropylen

Unterstützungsmaterial

Polypropylen

Gehäuse

Polypropylen

O-Ring

EPDM (Standard)

Größe des O-Rings: JIS-P65 (AS568-334 oder gleichwertig)

Beispiel für die Rückhaltungseffizienz

Einheit: %

Teilnummer

Rückhaltungsgrad

Partikelgröße (µm)

3,0

5,0

10,0

30,0

PPECJM025

2,5

99

-

-

-

PPECJM045

4.5

-

99

-

-

PPECJM100

10

-

-

99

-

PPECJM200

20

-

-

-

99

Messbedingungen (025 045)
Testpartikel: ISO Fine Test Dust   Trübung der Testflüssigkeit: 10 ppm   Durchflussrate: 11,3 L/min
Messbedingungen (100 200)
Testpartikel: ISO Medium Test Dust   Trübung der Testflüssigkeit: 10 ppm   Durchflussrate: 11,3 L/min

Anfängliche Durchflussrate und anfänglicher Druckverlust (nach Porengröße)

Abgekürzter Produktname

Größe

Ähnliche Produkte

Mit den folgenden 2 Gehäusetypen können die Filter mit der außerordentlich hohen Durchflussrate ihre Leistungsfähigkeit voll demonstrieren.

  • FPSUX TE1 (aus Polypropylen)
  • FS6LJM 1-1 50 FET 1 (aus Edelstahl)
  • * Einzelheiten zu den Verwendungsmethoden finden Sie in der Bedienungsanleitung, die dem Produkt beiliegt.
  • * Das Produkt kann je nach Form und/oder Größe auf Bestellung gebaut werden. Einzelheiten erfahren Sie von Ihrem Vertriebsmitarbeiter.
  • * Die technischen Daten können zu Verbesserungszwecken ohne vorherige Ankündigung geändert werden.
