Panoramica

Le cartucce AstroPore PPE dimostrano eccellenti prestazioni in termini di prefiltrazione, chiarificazione e filtrazione di liquidi e gas acquosi e non acquosi.

La cartuccia AstroPore PPE dimostra eccellenti prestazioni di prefiltrazione, chiarificazione e filtrazione.
Realizzata in polipropilene dall'eccellente resistenza chimica, la cartuccia dimostra la sua potenza nella prefiltrazione, nella chiarificazione e nella filtrazione mirate non solo alla rimozione di acidi, alcali e vari tipi di sostanze chimiche, foto-resistibili e solventi, ma anche di particelle fini come polvere trasportata dall'aria, vari tipi di gas e altro ancora.

Caratteristiche

Chiarificazione e filtrazione eccellenti

Una membrana in tessuto non tessuto ad alta densità offre chiarificazione e filtrazione affidabili. Inoltre, poiché la membrana è realizzata in polipropilene, dimostra prestazioni elevate anche nella rimozione di particelle fini nei gas.

Prefiltrazione eccellente

La cartuccia dimostra pienamente la funzione di prefiltrazione del filtro a membrana, in quanto trattiene in modo affidabile i contaminanti in modo affidabile. È molto efficace nel prolungare la vita utile dei sistemi di filtrazione.

Eccellente resistenza chimica

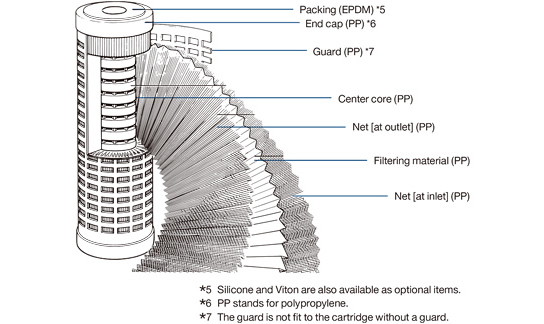

Poiché tutti i materiali delle cartucce sono realizzati in polipropilene, hanno un'eccellente resistenza chimica e possono essere utilizzati in acidi, alcali e vari tipi di solventi organici.

Materiali inerti e sicuri

Il materiale del filtro e i materiali dei componenti della cartuccia sono inerti e producono scarsi effluenti, oltre a essere sicuri da un punto di vista biologico.

Un’ampia varietà di opzioni tra cui scegliere

È disponibile un'ampia varietà di forme adatte a vari tipi di alloggiamenti.

Applicazioni principali

Per la prefiltrazione, la chiarificazione e la filtrazione di liquidi e gas acquosi e non acquosi, e per la produzione e la prefiltrazione di acqua purificata in campi quali l'industria elettronica, farmaceutica e cosmetica, alimentare e altro ancora.

Prefiltrazione, chiarificazione e filtrazione di varie sostanze chimiche e solventi acidi e alcalini
Prefiltrazione, chiarificazione e filtrazione di fotoresist, ecc.
Prefiltrazione di mezzi contenenti siero e vaccini
Prefiltrazione, chiarificazione e filtrazione di alimenti liquidi
Prefiltrazione e filtrazione dei materiali per la produzione di prodotti magnetici
Prefiltrazione di RO/UF/MF per vari tipi di apparecchiature per la produzione di acqua purificata
Prefiltrazione, chiarificazione e filtrazione di aria di fermentazione, aria di sfiato, aria compressa e gas di riempimento
Filtrazione di vari tipi di gas per processi semiconduttori (gas atmosferici, gas di materie prime, gas per la formazione di membrane, gas doping e gas etching)
Filtrazione di vari tipi di soluzioni nella placcatura
Filtrazione di vernice, coloranti, ecc.

Caratteristiche

Tabella delle caratteristiche di prestazioni

Item		Unità	Tipo con protezione	Tipo senza protezione (solo tipo G)
Item		Unità	PPE004 / PPE005 / PPE01 / PPE03 / PPE10 / PPE30	PPE004 WOG / PPE005 WOG / PPE01 WOG / PPE03 WOG / PPE10 WOG / PPE30 WOG
Formato	Lunghezza	mm	-^*1
Formato	Diametro esterno	mm	70
Resistenza alla pressione	Pressione positiva	MPa	25 °C: 0,49 80 °C: 0,20
Resistenza alla pressione	Pressione negativa	MPa	25 °C: 0,15 80 °C: 0,10	-^*2
Resistenza termica (ΔP=0,20 MPa)		MAX°C	P, M, MP: 121 °C 30 minuti (sterilizzazione in autoclave) ^3 G: 80 °C Eseguire i controlli prima dell'uso prolungato).^4
Intervallo di pH utilizzato			1 - 14^*5

*1 Vedere le dimensioni.
*2 Il tipo senza una protezione deve essere utilizzato in modo che non venga applicata pressione in direzione inversa.
*3 Per la cartuccia dotata di O-ring in silicone: 133 °C 30 minuti (sterilizzazione a vapore in linea)
*4 Per G tipo D (doppio) e T (triplo): Max. 70 °C

Esempio di efficienza di ritenzione

		Dimensioni delle particelle (μm)
		0,4	0,5	1,0	1,5	3,0	5,0	10,0	20,0	30,0
Grado di ritenzione	PPE004	93,6	95,4	97,7	98,9	-	-	-	-	-
	PPE005	-	91,5	94,7	98,3	99,9	-	-	-	-
	PPE01	-	-	89,7	96,1	99,9	-	-	-	-
	PPE03	-	-	77,2	93,8	98,8	-	-	-	-
	PPE10	-	-	-	-	82,4	94,9	99,9	99,9	-
	PPE30	-	-	-	-	-	-	99,3	99,9	99,9

Unita: %

Condizioni di misurazione

Particella di prova: MR60G
Torbidità del fluido di test: 200 ppm
Portata: 10 L / min
Tempo di misurazione: 20 minuti dopo l'avvio del flusso d'acqua

Portata iniziale e perdita di pressione iniziale

Caratteristiche di recupero della resistenza

Nome prodotto abbreviato

Trattamento di sterilizzazione / disinfezione

Il trattamento di sterilizzazione/disinfezione può essere eseguito ripetutamente.

Disinfezione con acqua calda (tuttavia, è necessario evitare brusche variazioni di temperatura).
Sterilizzazione in autoclave (tipi P, M e MP)
Sterilizzazione a vapore in linea (P, M e MP sono compatibili con un O-ring in silicone.)
Sterilizzazione con ossido di etilene

Resistenza chimica

I seguenti dati sono stati ottenuti controllando le prestazioni di filtrazione dopo un test di immersione di 24 ore a temperatura normale. Prima dell'uso, verificare la compatibilità chimica in base alle proprie condizioni.

Ο - Accettabile
Δ - Richiede conferma quando lo si usa, a causa di gonfiore, ecc.
× - Inaccettabile

		Corpo principale	Materiale sigillante
		Corpo principale	EPDM	Silicone	Viton
Idrocarburo	N-esano	Ο	×	×	Ο
	Benzina	Ο	×	×	Ο
	Benzene	Δ	×	×	Δ
	Toluene	Ο	×	×	Δ
	Xilene	Δ	×	×	Δ
Idrocarburo alogenato	Cloruro di metilene	Δ	×	×	Δ
	Tricloroetano	Δ	×	×	Ο
	Tricloroetilene	Δ	×	×	Ο
	Percloroetilene	Δ	×	×	Ο
Alcol	Metanolo 98%	Ο	Ο	Ο	Δ
	Etanolo 98%	Ο	Ο	Ο	Δ
	lsopropanolo	Ο	Ο	Ο	Ο
	Butanolo	Ο	Ο	Δ	Ο
Chetone	Acetone	Ο	Ο	×	×
	Metiletichetone	Ο	Ο	×	×
	Cicloesanone	Δ	Δ	×	×
Estere	Acetato di metile	Ο	Δ	×	×
	Acetato di etile	Δ	Δ	×	×
	Acetato di butile	Ο	Ο	×	×
Acido	Acido cloridrico 25%	Ο	Δ	×	Ο
	Acido cloridrico 37%	Ο	×	×	Ο
	Acido solforico 25%	Ο	×	×	Ο
	Acido solforico 98%	Δ	×	×	Ο
	Acido nitrico 25%	Ο	Ο	Δ	Ο
	Acido nitrico 70%	Δ	×	×	Ο
	Acido acetico 25%	Ο	Ο	Ο	Ο
	Acido acetico 99,8%	Ο	Δ	Δ	×
	Acido fosforico 85%	Ο	Ο	Ο	Ο
	Acido fluoridrico 25%	Ο	Δ	Ο	Ο
	Acido fluoridrico 50%	Ο	×	Δ	Ο
	Acido perclorico 25%	Ο	Ο	Δ	Ο
	Esafluorosilicato 50%	Δ	Δ	×	Ο
Alcali	Ammoniaca acquosa 30%	Ο	Ο	Δ	Δ
Alcali	Idrossido di sodio 32%	Ο	Δ	Ο	Δ
Soluzione acquosa	Perossido di idrogeno 30%	Ο	Δ	Ο	Ο
Soluzione acquosa	Ipoclorito di sodio	Ο	Ο	Ο	Δ
Altro	Etilcellosolve	Δ	Ο	×	Δ

Tabella delle dimensioni della cartuccia PPE

Tipo: S (singolo)

Tipo	Tipo G^*5	Tipo P	Tipo M	Tipo MP	Tipo PM	Tipo BM
Lunghezza (mm)	250	318	261	312	263	267

Tipo: D (doppio)

Tipo	Tipo G^*5	Tipo P	Tipo M	Tipo MP
Lunghezza (mm)	500	568	511	562

Tipo: T (triplo)

Tipo	Tipo G^*5	Tipo P	Tipo M	Tipo MP
Lunghezza (mm)	750	818	761	812

*5 Nel caso della cartuccia con guarnizione standard

Precauzioni per l’uso

Per la filtrazione, la cartuccia non deve essere utilizzata a una pressione superiore a quella specificata.
1. Nella direzione di pressione positiva, la cartuccia deve essere usata a una pressione differenziale di 0,49 MPa o inferiore (a temperatura normale).
2. Non applicare pressione in direzione inversa. Prestare attenzione in particolar modo quando si utilizza il tipo “senza protezione”.
Per la filtrazione, la cartuccia non deve essere utilizzata a una temperatura superiore a quella specificata. In caso di utilizzo a 80 °C, la pressione di funzionamento (pressione positiva) deve essere pari o inferiore a 0,20 MPa.
Tutti i componenti sono in polipropilene e hanno un'eccellente resistenza chimica; tuttavia, prima dell'uso effettivo, la resistenza chimica della cartuccia deve essere controllata nelle condizioni di utilizzo previste.
Dopo aver impostato la cartuccia, il sistema di filtrazione deve essere lavato con il fluido appropriato in base allo scopo d'uso.
