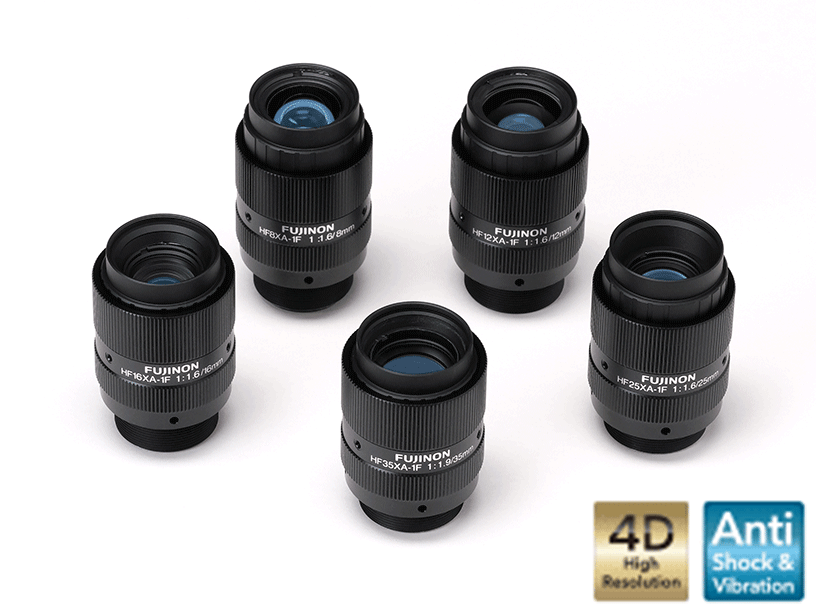

Obiettivi “4D High Resolution”
Serie HF-XA-1F
Compatibile con 2/3" fino a 1/1,2" (max.)
fotocamere con sensore delle immagini di grandi dimensioni
La serie FUJINON HF-XA-1M è progettata per "4DHR" ed è compatibile con il sensore delle immagini CMOS ad alte prestazioni IMX250 (2/3", 5 megapixel, pixel pitch 3,45 μm).
● Dimensioni dei sensori compatibili (standard): Dimensioni ideali per massimizzare la risoluzione target.
○ Dimensioni dei sensori compatibili (max.): L’adattabilità delle dimensioni del sensore varia a seconda del modello. Verificare la quantità di luce periferica e la risoluzione prima di selezionare un obiettivo.
Caratteristiche principali
Impatto minimo sulla qualità della risoluzione anche nei cambi di apertura o di distanza della ripresa
![[foto] Obiettivo 4D a confronto con la fotocamera per visione artificiale generale - ingrandita in frammenti di grafico di testo con nitidezza dell'immagine molto costante anche lungo i bordi rispetto al degrado della risoluzione](https://asset.fujifilm.com/www/it/files/2023-04/318d306ff761e0b320375f959267fd5d/pic_HFXA5M_02.jpg)
Gli obiettivi delle normali camere per visione artificiale presentano una degradazione problematica della risoluzione quando si modifica la distanza di ripresa o l'apertura. FUJINON HF-XA-1F è dotato di un "4D HR" ad alte prestazioni che riduce al minimo la degradazione della risoluzione.
Mantiene una nitidezza dell'immagine altamente uniforme dal centro ai bordi, riducendo al contempo la degradazione della risoluzione causata dalle variazioni della distanza di ripresa o dell'apertura. Ciò consente la trasmissione costante di immagini ad alta risoluzione in un'ampia varietà di condizioni di installazione e di ripresa.
Nuovo design anti-urto & anti-vibrazione
Il nostro esclusivo design meccanico garantisce prestazioni anti-urto e anti-vibrazione compatibili con diversi ambienti di installazione.
Ogni confezione di obiettivo contiene le parti del diaframma con numero f differente. Queste parti possono essere scelte a seconda della situazione dell'installazione e dell'applicazione dell'utente. Guarda il seguente filmato per una spiegazione su come sostituire le parti del diaframma e fissare l'obiettivo alla fotocamera.
【Conforme a IEC60068-2-6】
- Frequenza di vibrazione 10-60 Hz (ampiezza 0,75 mm) frequenza di vibrazione 60-500 Hz (accelerazione 100 m/S2)
- Frequenza di scansione di 50 cicli
Come sostituire le parti del diaframma
Lineup
HF8XA-1F
| Lunghezza focale [mm] | 8 |
| Apertura diaframma (n. f) | F1,6, F4, F8 (opzionale) |
| Angolo di visuale (2/3") | 58,4° x 44,6° |
| Distanza operativa*1[mm] | ∞‐100 |
| Funzionamento messa a fuoco | CORREZIONE |
| Funzionamento diaframma | CORREZIONE |
| Filettatura del filtro [mm] | M25,5 x 0,5 |
| Mount | C-mount |
| Peso (appross.) [g] | 97 |
| Dimensione del sensore (standard)*2 | 2/3" (3,45 μm) |
| Dimensione del sensore (max.)*3 | 2/3" (3,45 μm) |
| Distorsione TV [%] | -1,99 |
| Dimensione [mm] | Φ34×60,2 |
| Lunghezza massima richiesta per l’avvitamento*4[mm] | 8,9 |
HF12XA-1F
| Lunghezza focale [mm] | 12 |
| Apertura diaframma (n. f) | F1.6, F4, F8 (opzionale) |
| Angolo di visuale (2/3") | 40,1° x 30,3° |
| Distanza operativa*1[mm] | ∞‐100 |
| Funzionamento messa a fuoco | CORREZIONE |
| Funzionamento diaframma | CORREZIONE |
| Filettatura del filtro [mm] | M25,5 x 0,5 |
| Mount | C-mount |
| Peso (appross.) [g] | 99 |
| Dimensione del sensore (standard)*2 | 2/3" (3,45 μm) |
| Dimensione del sensore (max.)*3 | 1/1,2" (4,5 μm) |
| Distorsione TV [%] | -1,26 |
| Dimensione [mm] | Φ34×58,7 |
| Lunghezza massima richiesta per l’avvitamento*4[mm] | 7,8 |
HF16XA-1F
| Lunghezza focale [mm] | 16 |
| Apertura diaframma (n. f) | F1.6, F4, F8 (opzionale) |
| Angolo di visuale (2/3") | 31,4° x 23,7° |
| Distanza operativa*1[mm] | ∞-100 |
| Funzionamento messa a fuoco | CORREZIONE |
| Funzionamento diaframma | CORREZIONE |
| Filettatura del filtro [mm] | M25,5 x 0,5 |
| Mount | C-mount |
| Peso (appross.) [g] | 94 |
| Dimensione del sensore (standard)*2 | 2/3" (3,45 μm) |
| Dimensione del sensore (max.)*3 | 1/1,2" (4,5 μm) |
| Distorsione TV [%] | -0,60 |
| Dimensione [mm] | Φ34×54,0 |
| Lunghezza massima richiesta per l’avvitamento*4[mm] | 7,8 |
HF25XA-1F
| Lunghezza focale [mm] | 25 |
| Apertura diaframma (n. f) | F1.6, F4.6, F9.2 (opzionale) |
| Angolo di visuale (2/3") | 20,0° x 15,0° |
| Distanza operativa*1[mm] | ∞-150 |
| Funzionamento messa a fuoco | CORREZIONE |
| Funzionamento diaframma | CORREZIONE |
| Filettatura del filtro [mm] | M25,5 x 0,5 |
| Mount | C-mount |
| Peso (appross.) [g] | 87 |
| Dimensione del sensore (standard)*2 | 2/3" (3,45 μm) |
| Dimensione del sensore (max.)*3 | 1/1,2" (4,5 μm) |
| Distorsione TV [%] | -0,07 |
| Dimensione [mm] | Φ34×55,4 |
| Lunghezza massima richiesta per l’avvitamento*4[mm] | 9,2 |
HF35XA-1F
| Lunghezza focale [mm] | 35 |
| Apertura diaframma (n. f) | F1.9, F5.2, F10.4 (opzionale) |
| Angolo di visuale (2/3") | 14,2° x 10,7° |
| Distanza operativa*1[mm] | ∞‐300 |
| Funzionamento messa a fuoco | CORREZIONE |
| Funzionamento diaframma | CORREZIONE |
| Filettatura del filtro [mm] | M25,5 x 0,5 |
| Mount | C-mount |
| Peso (appross.) [g] | 75 |
| Dimensione del sensore (standard)*2 | 2/3" (3,45 μm) |
| Dimensione del sensore (max.)*3 | 1/1,2" (4,5 μm) |
| Distorsione TV [%] | 0,10 |
| Dimensione [mm] | Φ34×50,3 |
| Lunghezza massima richiesta per l’avvitamento*4[mm] | 9,2 |
- *1 Dalla parte anteriore del barilotto dell'obiettivo
- *2 Dimensione del sensore (std.): Dimensioni ideali per massimizzare la risoluzione del target
- *3 Dimensione sensore (max.): L’adattabilità delle dimensioni del sensore varia a seconda del modello. Verificare la quantità di luce periferica e la risoluzione prima di selezionare un obiettivo.
- *4 Questa è la lunghezza massima di avvitamento richiesta quando la distanza dell'oggetto viene utilizzata con INF. Prima di procedere all’acquisto, assicurarsi di verificare che questo obiettivo sia compatibile con la fotocamera.
