Introduzione alla risonanza magnetica a superconduttori per affrontare le sfide nella gestione ospedaliera
La tecnologia ZeroHelium raffredda il magnete senza ricorrere all'elio liquido e riduce in modo significativo i tempi e i costi di ripristino causati da incidenti e interruzioni di corrente dovute a calamità naturali.
ECHELON Synergy ZeroHelium combina questi vantaggi con immagini di alta qualità e flussi di lavoro che sfruttano la tecnologia AI*1 per aumentare l'efficienza degli esami RM e la soddisfazione dei pazienti.
ECHELON Synergy ZeroHelium garantisce semplicità ed efficienza negli esami RM quotidiani.
- *1 L'intelligenza artificiale viene utilizzata nel processo di sviluppo. Le prestazioni e la precisione del dispositivo non cambieranno automaticamente dopo l'installazione.
Riduzione a zero della dipendenza dall'elio liquido

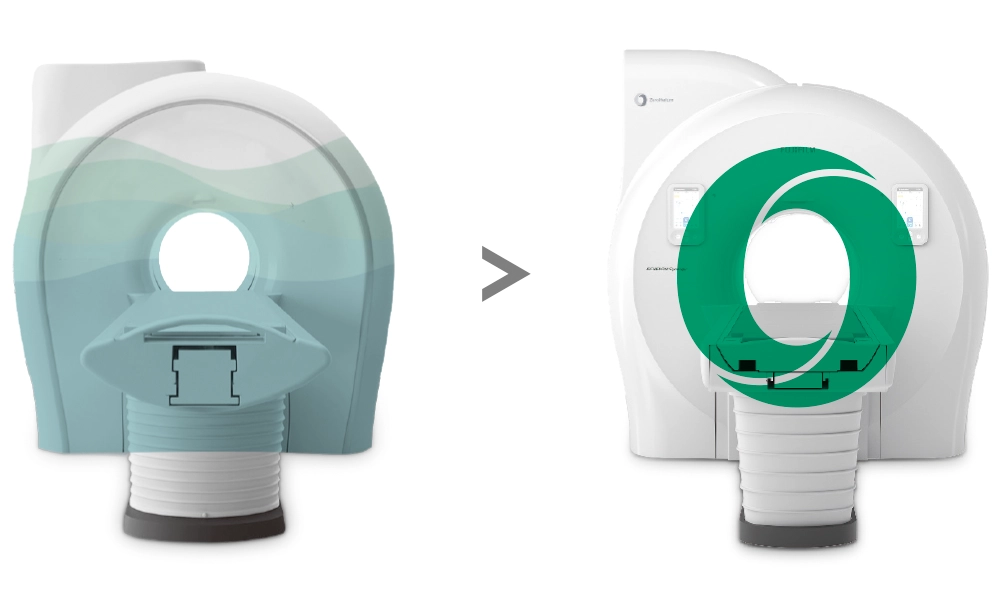

FUJIFILM convenzionale 1.5T SCM*2
Si utilizza una grande quantità di elio liquido.
ECHELON Synergy ZeroHelium
Elium liquido zero
- *2 ECHELON RX

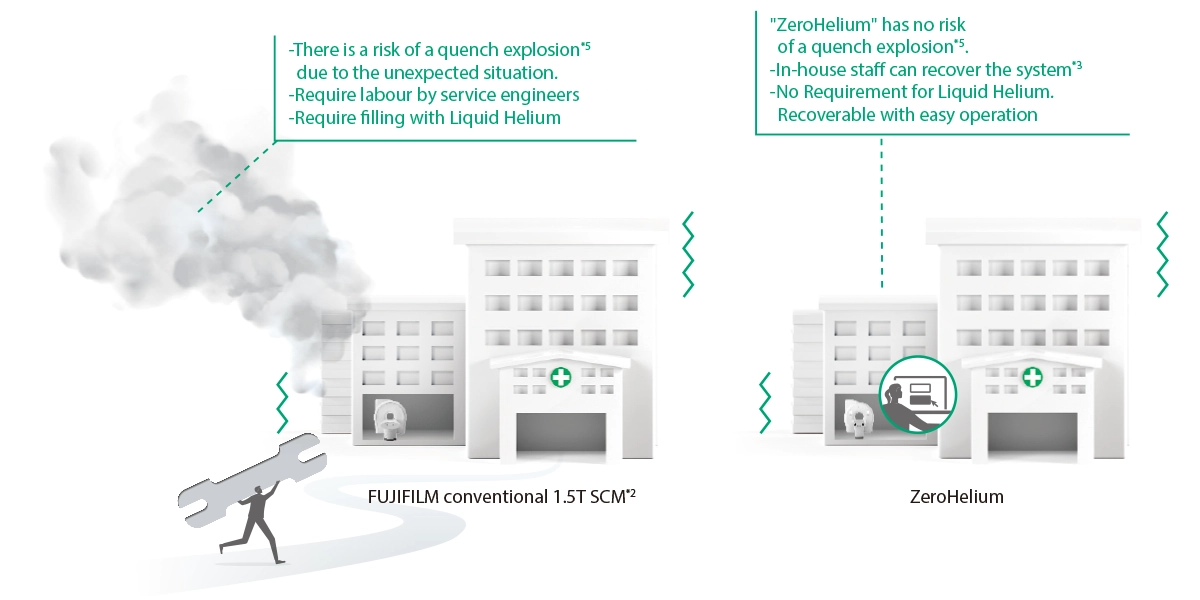

«ZeroHelium» consente al personale interno *3 di disattivare e riattivare il magnete in caso di emergenza*4.
Ciò contribuisce a ridurre al minimo i tempi e i costi necessari per il ripristino.
- *3 In alcuni casi, potrebbe essere necessario ricorrere a personale di assistenza.
- *4 Nei casi in cui non sia necessario un rallentamento di emergenza.
- *5 Indica il rilascio improvviso di elio quando si perde lo stato superconduttivo.
Funzionamento ancora più stabile grazie a tre valori
ECHELON Synergy ZeroHelium è dotato di una tecnologia progettata per ridurre le preoccupazioni relative ai tempi di inattività prolungati della risonanza magnetica causati da incidenti o quenching, nonché per minimizzare il rischio di dover ripetere l'esame a causa di artefatti o di un posizionamento errato delle sezioni. Il suo obiettivo è quello di creare un ambiente che riduca il carico fisico e mentale per le persone coinvolte negli esami di risonanza magnetica e garantisca un funzionamento più stabile della macchina.
- †4 «Questionario per tecnici che si occupano di risonanza magnetica», condotto nel 2023 da mct, Inc.
REILI, il marchio di tecnologia AI medica di FUJIFILM, supporta i medici nella diagnosi e nell'ottimizzazione del flusso di lavoro nell'ambito della diagnostica per immagini, combinando la tecnologia di elaborazione delle immagini da noi sviluppata con la tecnologia AI più avanzata, al fine di migliorare l'assistenza sanitaria.
Alta qualità e acquisizione rapida
Controllare la qualità dell'immagine a posteriori
Salva la scansione interrotta
Telecamere di sorveglianza per la sicurezza dei pazienti e la qualità delle immagini
Automatizzare operazioni complesse
Configurazione semplice e flessibile
- *6 Gli intervistati che hanno risposto «molto preoccupati», «preoccupati» o «un po’ preoccupati»
- *7 L'intelligenza artificiale viene utilizzata per lo sviluppo. Le prestazioni e la precisione dell'apparecchiatura non cambieranno automaticamente dopo l'installazione

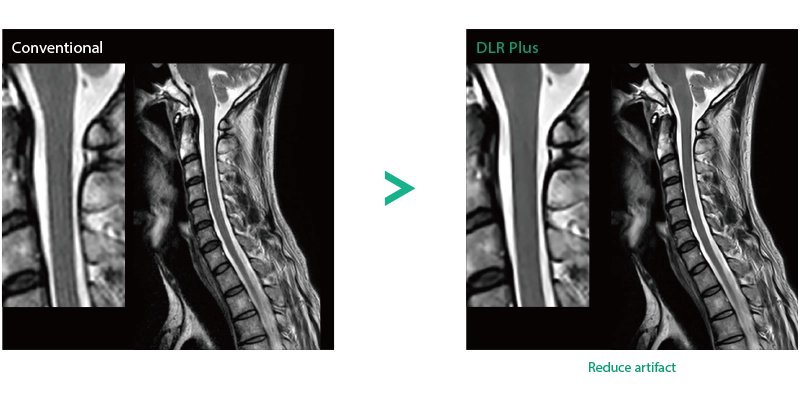

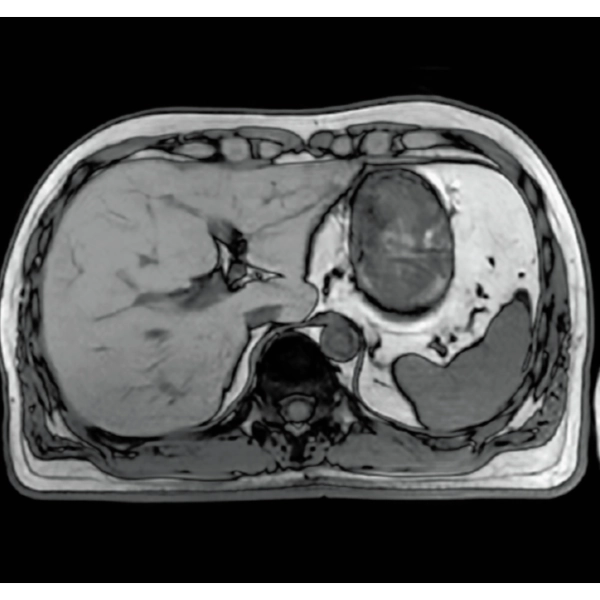

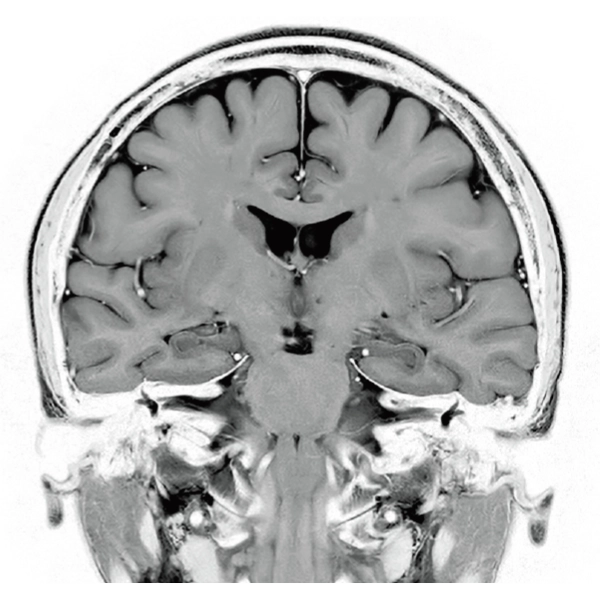

"DLR" è applicabile a tutte le parti del corpo e favorisce l'acquisizione di immagini ad alta velocità e l'efficienza diagnostica
IP-RAPID x DLR Plus consente inoltre di ridurre i tempi di acquisizione delle immagini, permettendo di ottenere un maggior numero di immagini nello stesso lasso di tempo.
All'esame convenzionale è possibile aggiungere ulteriori acquisizioni, come diversi tipi di immagini e sezioni trasversali, per aumentare la quantità di informazioni e rendere la diagnosi più affidabile.

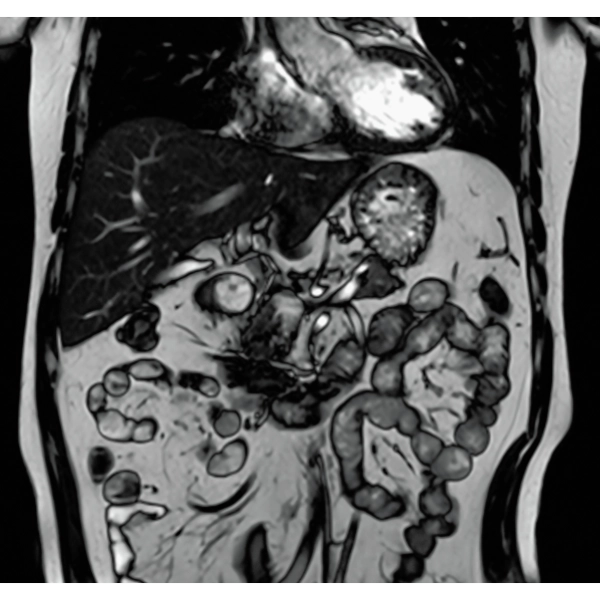

IP-RAPID x DLR Plus offre la flessibilità necessaria per ridurre la durata delle serie sincronizzate con la respirazione o addirittura sostituirle con sequenze in apnea, a seconda delle condizioni del paziente. Ciò garantisce un maggior numero di opzioni e una gamma più ampia di esami tra cui scegliere.

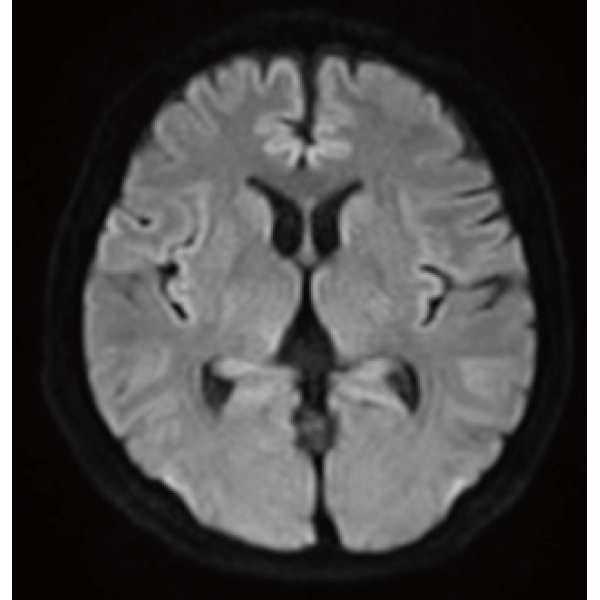

IP-RAPID x DLR Plus può essere utilizzato per tecniche di imaging di base quali VolumeScan, RadialScan, HalfScan e molte altre, tra cui MultiContrastScan, FatSep e DWI.

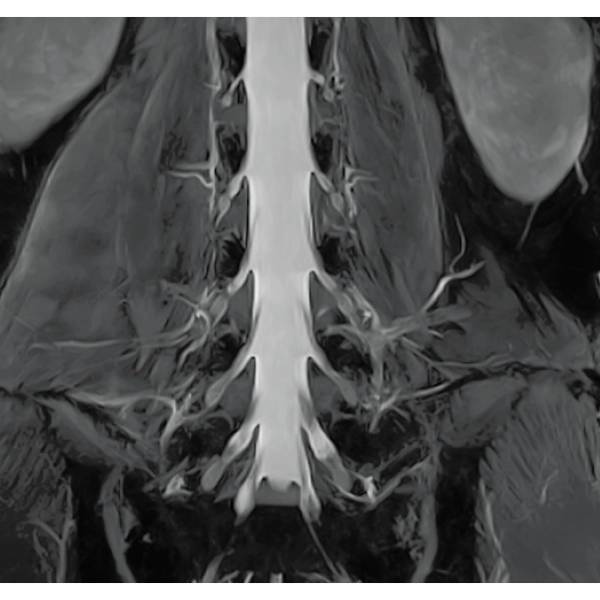

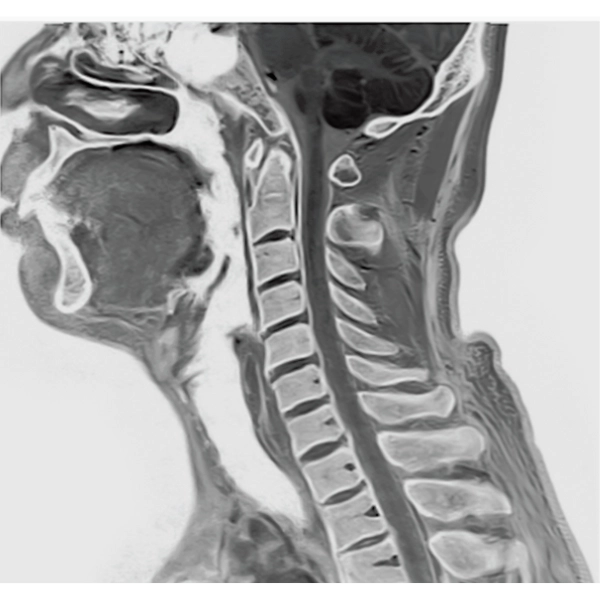

Può inoltre essere impiegato per scansioni che richiedono molto tempo, come la DWI dell'intero corpo e l'imaging dell'intera colonna vertebrale, fornendo in molte aree informazioni più dettagliate rispetto a quanto fosse possibile in precedenza.
2DFSE
3DGrE: imaging osseo
3DPBSG
2DGrE
2DBASG
I dati di imaging imperfetti possono essere migliorati attraverso la post-elaborazione
Grazie alle funzioni che consentono di rimuovere ed eliminare gli artefatti dai dati di imaging e di generare immagini ricostruite a partire da dati di imaging limitati, questo sistema riduce la frequenza delle ripetizioni degli esami e contribuisce allo svolgimento fluido delle visite di risonanza magnetica.

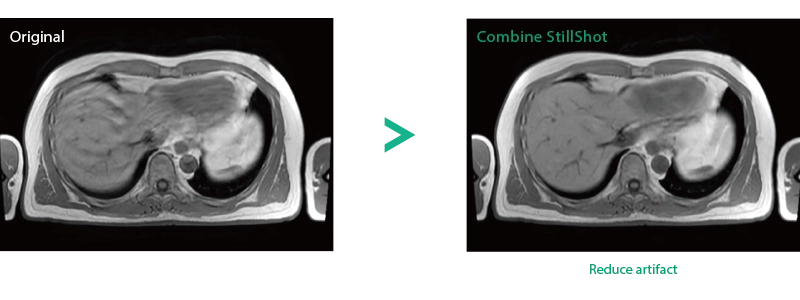

Ridurre gli artefatti causati dai movimenti del paziente, come la tosse o gli starnuti, mediante la ricostruzione post-acquisizione.
Miglioramento del rapporto segnale/rumore (SNR) e riduzione dell'artefatto di avvolgimento tramite post-ricostruzione.
Anche se l'esame dovesse interrompersi, sarà possibile ricostruire in un secondo momento i dati minimi necessari.
Quando nell'immagine si verificano artefatti da movimento dovuti a tosse, starnuti o movimenti involontari, è possibile utilizzare le informazioni visive acquisite dalle telecamere di monitoraggio e da Synergy Vision, oppure le informazioni interne al corpo acquisite dall'impulso del navigatore, o entrambe, per ottenere un'immagine con artefatti ridotti. Ciò riduce la frequenza delle ripetizioni dell'acquisizione.
I movimenti del corpo che influiscono sulla qualità dell'immagine vengono rilevati dalle telecamere di monitoraggio sulla base di soglie definite per ciascuna parte del corpo.
I movimenti del corpo vengono rilevati dagli impulsi del navigatore. I movimenti del corpo che incidono in modo significativo sulla qualità dell'immagine vengono individuati in base alla differenza tra gli impulsi.
La tecnologia di deep learning*8 consente di regolare la qualità dell'immagine una volta completata l'acquisizione. Ottimizza il rapporto segnale-rumore (SNR) e migliora la nitidezza dell'immagine elaborando i segnali della risonanza magnetica in più fasi (elaborazione del segnale nello spazio k). Ciò garantisce una super-risoluzione e riduce gli artefatti da troncamento.

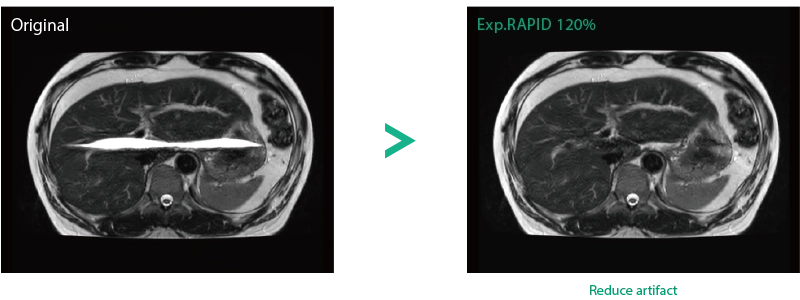

Se la dimensione nella direzione di codifica di fase è impostata in modo errato, il segnale al di fuori del campo visivo (FOV) si riflette e appare come artefatto nell'immagine. Exp. RAPID ricostruisce l'immagine in base al rapporto di ingrandimento del FOV specificato. Gli artefatti possono essere rimossi in fase di post-elaborazione.
- *8 Per lo sviluppo viene utilizzato il deep learning. Le prestazioni e la precisione del dispositivo non cambieranno automaticamente dopo l'installazione
Salvataggio serie
Quando l'esame deve essere interrotto a causa di una chiamata di emergenza da parte del paziente, è possibile ricostruire le immagini utilizzando la quantità minima di dati di imaging acquisiti. Ciò riduce il disagio per il paziente e il carico di lavoro dell'operatore, contribuendo a semplificare le operazioni.
Le operazioni complesse, come il posizionamento, vengono facilitate
- Garantire il tempo necessario per visitare il paziente, consentendo un'assistenza più attenta.
- Facilita la visualizzazione delle immagini, lasciando il tempo necessario per effettuare controlli e prendere decisioni.
- Offrire un ambiente in cui effettuare diagnosi senza stress, riducendo al minimo le variazioni di precisione.
- Raggiungere l'efficienza operativa e una qualità costante dal punto di vista dei costi.
Offre un ambiente operativo intuitivo e di facile utilizzo, contribuendo a migliorare la qualità diagnostica e a ridurre il carico di lavoro.

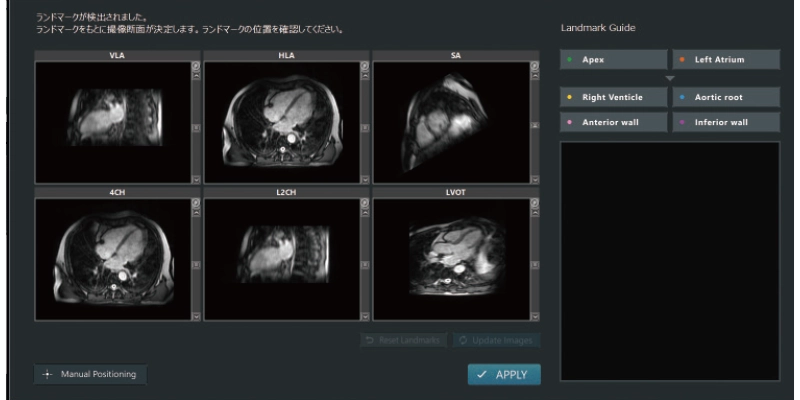

AutoPose Cardiac GUI

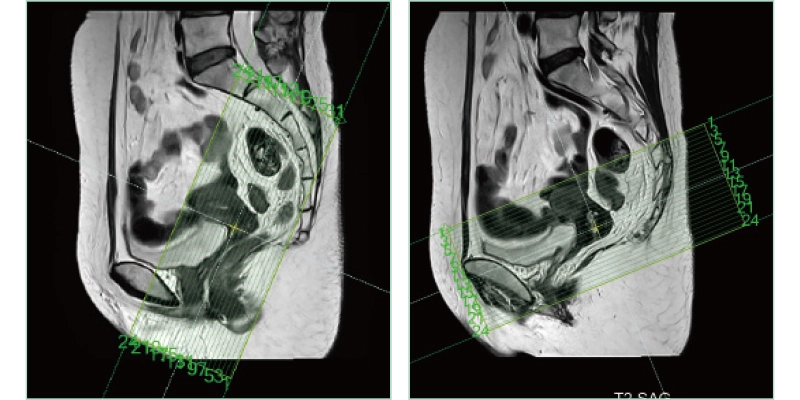

AutoPose Bacino femminile

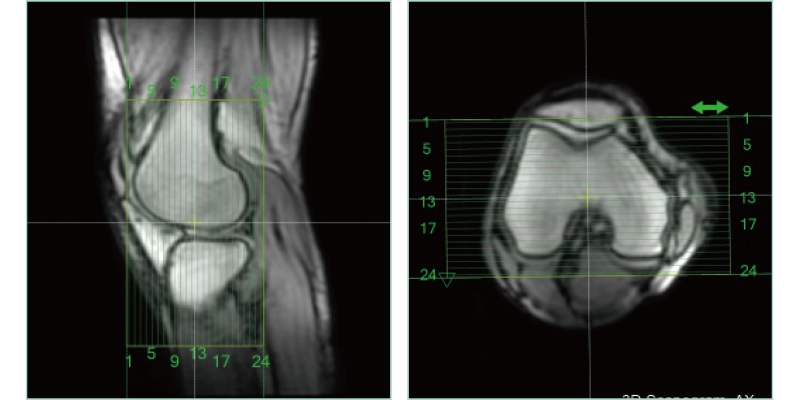

AutoPose Ginocchio

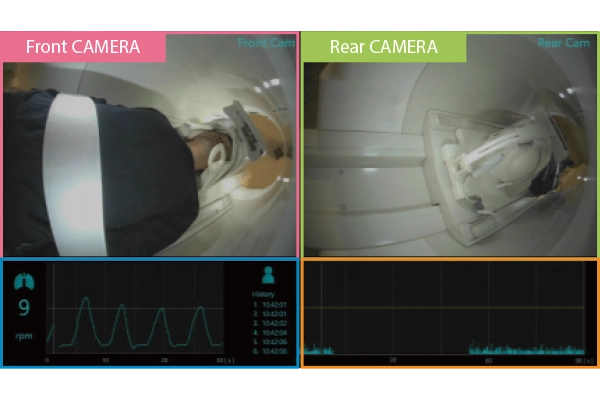

Le telecamere di monitoraggio sono installate sia sul lato anteriore che su quello posteriore del tunnel. Se il paziente compie movimenti significativi, il sistema avvisa l'operatore tramite segnalazioni sullo schermo e segnali acustici. Inoltre, il sistema è in grado di rilevare i movimenti del paziente che potrebbero causare artefatti, come la tosse o gli starnuti.

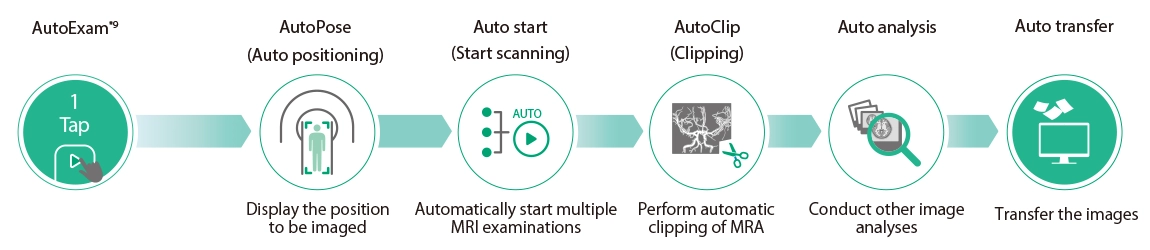

La funzione di supporto alla definizione delle linee di sezione, "AutoPose", imposta automaticamente le linee di sezione non appena viene acquisito lo scanogramma.
Una volta completata l'acquisizione delle immagini MRA, il sistema esegue automaticamente il clipping per l'MRA cerebrale. Il clipping automatico identifica l'area di estrazione in base alle caratteristiche della testa. È inoltre possibile eseguire un clipping aggiuntivo sulle immagini dopo il processo di clipping automatico.
- *9 Questo sistema esegue automaticamente gli esami e l'elaborazione, ma non formula diagnosi in modo automatico. È necessaria la verifica da parte dell'operatore

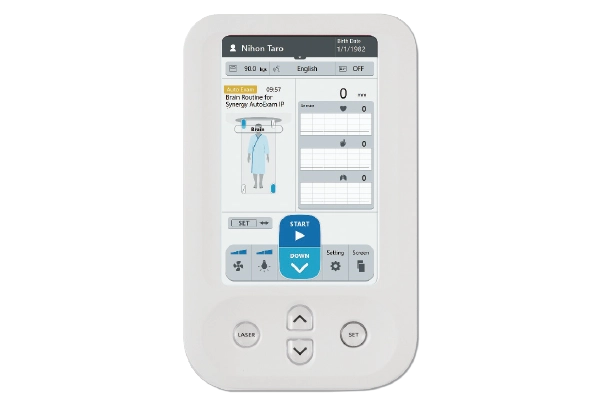

La superficie delle parti che potrebbero venire a contatto con le mani è stata progettata per essere facilmente pulibile, riducendo al minimo le irregolarità. Per i monitor a portale, che vengono toccati frequentemente, vengono utilizzate pellicole antimicrobiche basate sulla tecnologia antimicrobica Hydro Ag+ di FUJIFILM. Ciò garantisce un funzionamento igienico.
Ampio diametro interno e ampia gamma di bobine per garantire il massimo comfort durante gli esami

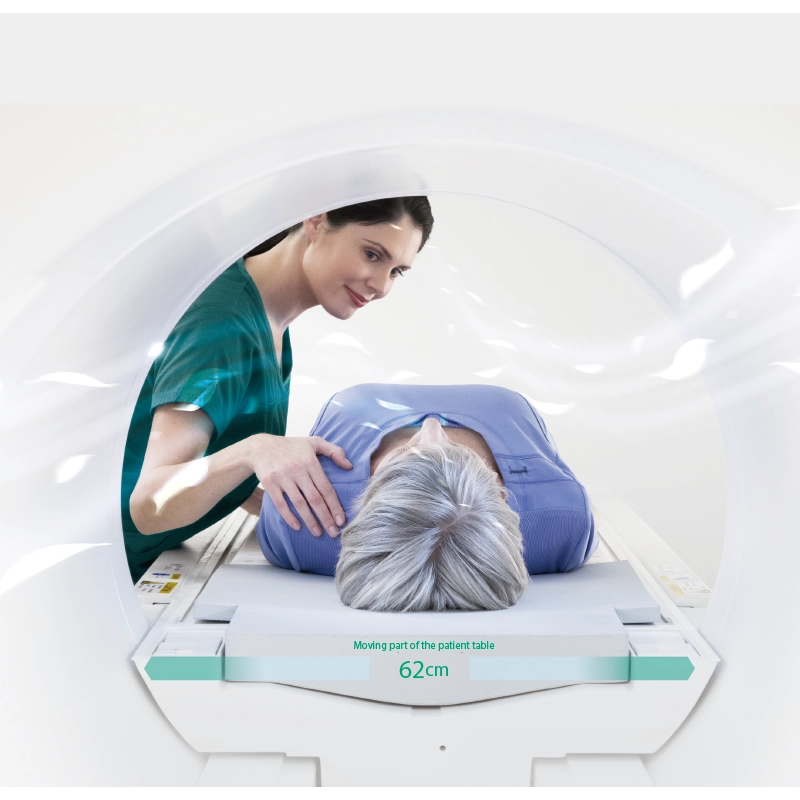

Il foro largo di 70 cm di diametro migliora il comfort dei pazienti. Per adattarci al foro largo, abbiamo prestato particolare attenzione anche alle dimensioni del lettino, in modo da garantire uno spazio di 62 cm per la parte mobile del lettino stesso. Ciò consente un rapido adattamento all'acquisizione di immagini in una varietà di posizioni del paziente.
- * Non applicabile a tutte le posizioni del corpo e a tutti i pazienti.

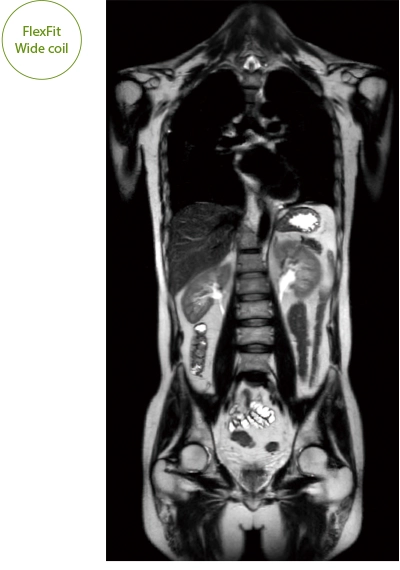

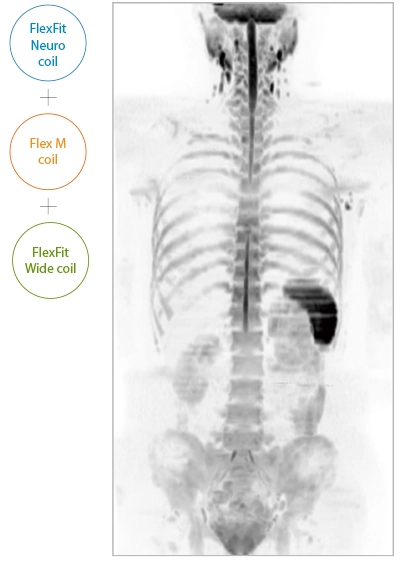

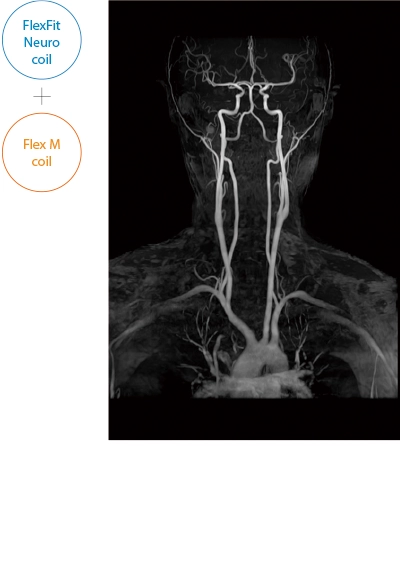

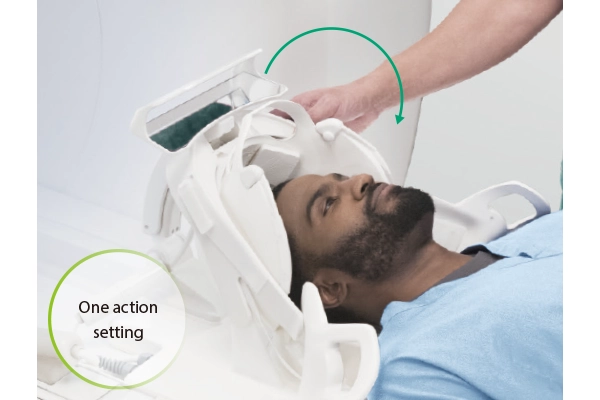

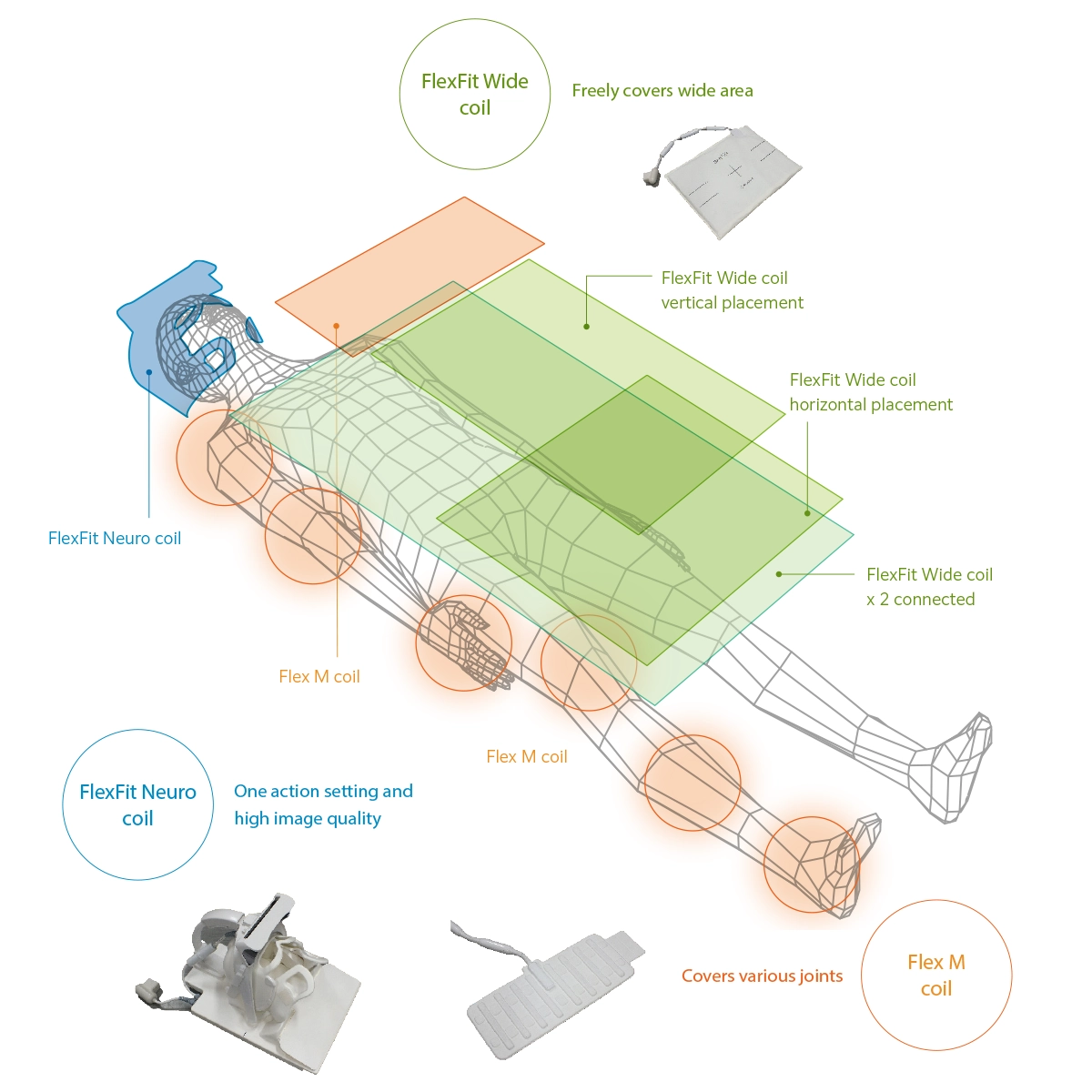

Il modello ECHELON Synergy ZeroHelium è dotato di una bobina flessibile per testa e collo che consente un montaggio in un solo gesto grazie all'installazione a scorrimento, nonché di una bobina Flex che garantisce una copertura ampia e flessibile dell'area di imaging. Ciò consente un adattamento flessibile alle diverse parti del corpo.

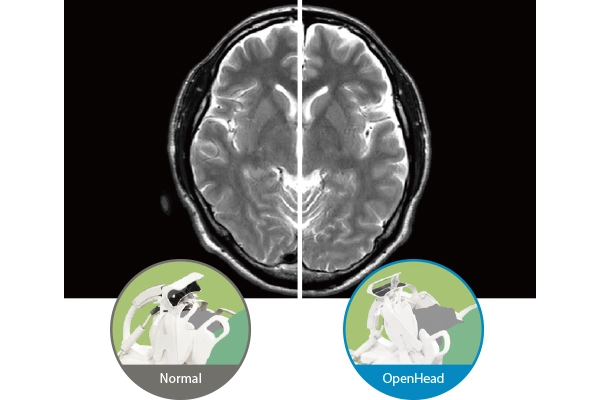

È disponibile la “modalità OpenHead”, che consente di eseguire l’esame senza coprire la parte anteriore della bobina sul viso del paziente. Non ostacolando il campo visivo del paziente, questa modalità contribuisce a ridurre lo stress psicologico associato alla procedura di imaging.
«ZeroHelium» riduce le preoccupazioni e gli oneri sia durante che dopo l'installazione
Il sistema ECHELON Synergy ZeroHelium garantisce un controllo avanzato del campo magnetico grazie al magnete ZeroHelium e alla tecnologia ZeroHelium. Pertanto, dopo la smagnetizzazione e l'eccitazione, è possibile eseguire l'esame RM senza che sia necessaria la verifica da parte del personale di assistenza*10.
Prima della riduzione della potenza
Dopo la fase di avvio
Il sistema ECHELON Synergy ZeroHelium non richiede un tubo di raffreddamento, il che riduce i vincoli di installazione in termini di altezza. Oltre all'ingombro dell'apparecchiatura, l'area della sala macchine, compresa l'unità di controllo ZeroHelium, è stata accuratamente progettata per essere equivalente a quella dei prodotti convenzionali a grande diametro.
Monitora la temperatura del magnete e regola il raffreddamento e il consumo energetico in base alle necessità. Il consumo energetico si riduce quando il fabbisogno di raffreddamento è basso e aumenta all'aumentare della temperatura.
Un servizio di diagnosi predittiva dei guasti per sistemi MRI a superconduttori, sviluppato sfruttando l'analisi dei big data accumulati relativi allo stato operativo del sistema e il servizio di diagnosi predittiva dei guasti di FUJIFILM. Grazie al monitoraggio 24 ore su 24 dello stato del sistema e alla diagnosi predittiva fornita dal servizio, siamo riusciti a ottimizzare i cicli di ispezione e sostituzione dei componenti e a migliorare il tempo di operatività del sistema.
- *10 Esclusi la raffreddamento rapido e la smagnetizzazione di emergenza
- *11 ECHELON RX
- *12 In base al regolamento della nostra azienda. Varia a seconda delle condizioni d'uso
