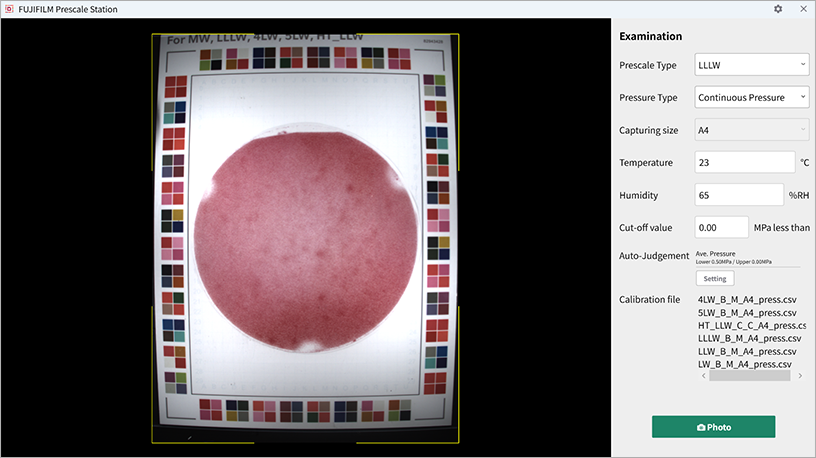

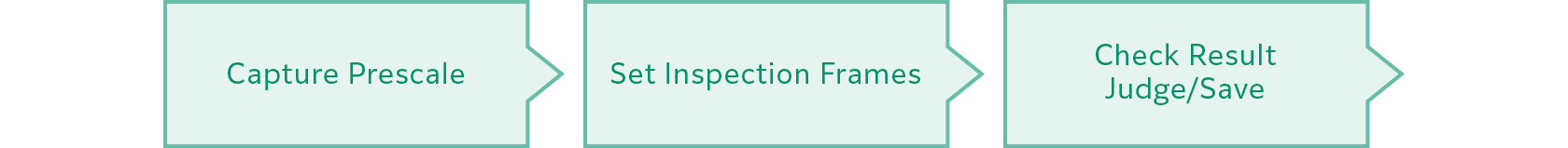

Defina os seguintes elementos:
- Tipo de pré-escala
- Tipo de pressão (pressão momentânea / pressão contínua)
- Dimensões da captura
- Temp.
- Húmido.
- Pressão inválida*¹ (Opcional)
- *1 Os valores de pressão inferiores ao valor definido serão invalidados.
É possível configurar o sistema para efetuar avaliações automáticas de «Aprovado/Reprovado» e apresentar os resultados analíticos, definindo previamente um valor-limite ou um intervalo.
- LIGADO/DESLIGADO: Configuração da avaliação automática.
- A avaliação será «Aprovado» se o resultado da análise se situar dentro do valor/intervalo definido.
Prima o botão «Foto» para verificar a imagem capturada.
Prima o botão «Inspeção» para inspecionar o Prescale.

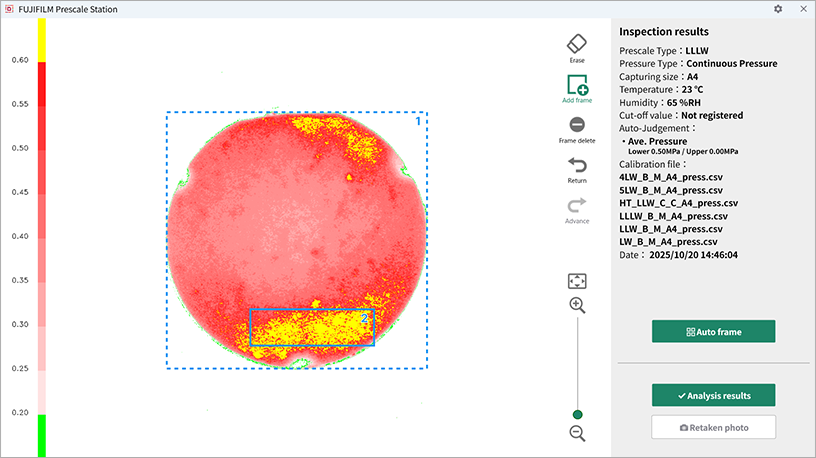

- Adicionar automaticamente quadros de inspeção: Prima o botão «Auto Frame» para definir automaticamente quadros de inspeção nas áreas coloridas com 1 cm2 ou mais.
- Adicionar molduras quadradas: Clique no ícone «Adicionar moldura» e, ao arrastar a imagem, será adicionada uma moldura de inspeção quadrada.
Pode definir a área da imagem capturada que pretende excluir da inspeção. Clique no ícone «Apagar» e assinale as áreas que pretende excluir da inspeção.

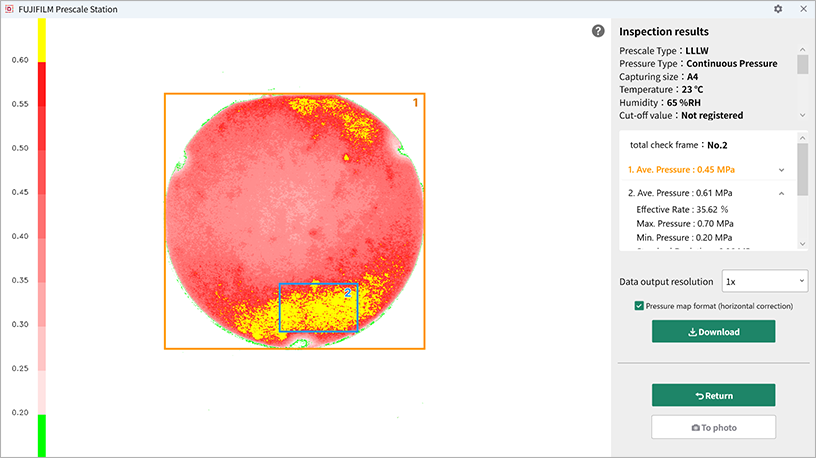

Prima o botão «Analisar Resultado» para visualizar os resultados da inspeção. É possível visualizar os itens clicando nas setas que se encontram abaixo de «Pressão Média». Também pode verificar os resultados da avaliação de Aprovado/Reprovado.
Clique no botão «Descarregar» para exportar os resultados das medições, as imagens e os mapas de pressão.
Prima o botão «Para a fotografia» para regressar ao ecrã de leitura. As definições anteriores serão mantidas.
| Artigo | Unidade | Explicação |
|---|---|---|
| Área de superfície medida | mm2 | A área da zona especificada e a área a tratar |
| Área sob pressão | mm2 | A área em que a cor é produzida |
| Eficiência de pressão | ％ | A percentagem da área colorida |
| Taxa efetiva | ％ | A percentagem da área colorida que se encontra dentro do intervalo de pressão recomendado para o Prescale em questão |
| Pressão média | MPa | A pressão média na área em que a cor é produzida |
| Pressão máxima | MPa | A pressão máxima na área em que se produz a cor |
| Pressão mínima | MPa | A pressão mínima na área em que se produz a cor |
| Peso | N | O peso na área sobre a qual a cor é produzida (calculado com base no produto da área submetida a pressão pela pressão média) |
| SD | O desvio-padrão da pressão | |
| Uniformidade da pressão | ％ | Um índice que indica a uniformidade na área em que a cor é produzida |
- Resultados das medições: Informações apresentadas no ecrã do histórico (tipo de pré-escala, tipo de pressão, etc.) e resultados da análise (pressão média, área de pressão, etc.)
- Imagens: ficheiros de imagem, tais como imagens originais captadas, imagens de análise e imagens de barra de cores
- Mapas de pressão: Dados de saída relativos ao valor da pressão de cada célula. A resolução de cada célula pode ser ajustada separadamente.
