Filme de medição de distribuição de luz ultravioleta

UVSCALE

NEW

Este filme visualiza a distribuição de luz UV pela sua densidade de cor.

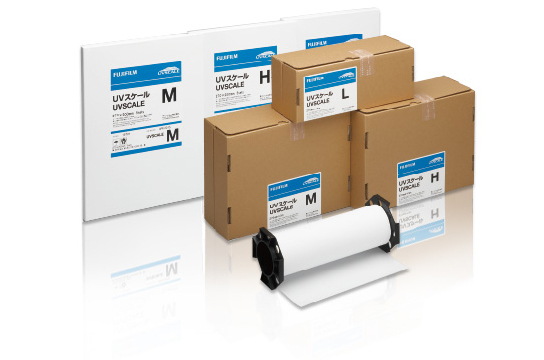

UVSCALE é um filme que responde à luz UV e muda de cor dependendo da quantidade de luz exposta. Isto facilita a visualização da distribuição da luz UV. Há um tipo de rolo e um tipo de folha, com três tipos para diferentes quantidades de luz.

Tipo  Classificação Espessura Tamanho do produto
Tipo de rolo
(largura × comprimento)
Tipo de folha
(altura × largura)
UVSCALE L Tipo de folha única 0,1 mm 270 mm×5 m 270 mm×200 mm (5 folhas)
UVSCALE M Tipo de duas folhas 0,1 mm×2
UVSCALE H Tipo de duas folhas 0,1 mm×2

UVSCALE L

Lâmpada mensurável Alcance efetivo de medição da luz*1(mJ/cm2

Lâmpada de mercúrio de alta pressão

4-200

Lâmpada de halogeneto de metal

6-200

Lâmpada de mercúrio de baixa pressão

20-3000

Lâmpada UV LED (365 nm)

200-6000

UVSCALE M

Lâmpada mensurável Alcance efetivo de medição da luz*1(mJ/cm2

Lâmpada de mercúrio de alta pressão

50-2000

Lâmpada de halogeneto de metal

30-1000

Lâmpada UV LED (365 nm)

300-7000

UVSCALE H

Lâmpada mensurável Alcance efetivo de medição da luz*1(mJ/cm2

Lâmpada de mercúrio de alta pressão

800-40000

Lâmpada de halogeneto de metal

700-20000

Lâmpada UV LED (365 nm)

5000-100000

  • * Aplica-se a comprimentos de onda na faixa de 200 a 420 nm
  • * Isto não garante os valores absolutos dos valores da luz UV.
  • *1 Os intervalos de medição mencionados acima são para quando o FUD-7010E é utilizado. A quantidade de luz que pode ser verificada visualmente é a densidade em amostras de cor padrão (0,30 a 0,75).

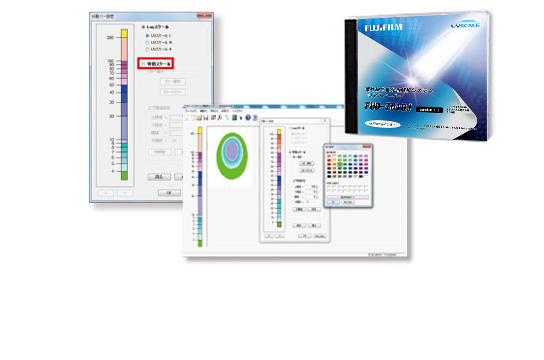

Gestão convertendo cores em valores numéricos com sistemas de análise.

Neste sistema, é utilizado um software de análise exclusivo juntamente com um scanner especial. O sistema torna possível digitalizar a cor do UVSCALE, convertê-la em valores de luz UV, analisar a distribuição de luz UV e guardá-la.
A precisão de separação das densidades pode ser melhorada para que as secções que não possam ser avaliadas visualmente possam ser analisadas. A gestão de dados numéricos pode ter as seguintes vantagens: podem ser definidas normas de inspeção interna. Os resultados da análise podem ser partilhados. A digitalização de dados torna possível compará-los com dados anteriores.

Nome/Modelo do Produto

SISTEMA DE MAPEAMENTO DE DISTRIBUIÇÃO DE LUZ UV FUJIFILM para UVSCALE
FUD-7010E Ver. 1.3

Componentes

Software dedicado (CD-ROM), capa dedicada, folha de calibração

Funções principais

Analisar imagens UVSCALE (medir a quantidade de luz acumulada, exibir a distribuição de luz, guardar dados, exportar dados CSV)

Lâmpada UV mensurável

Lâmpada de mercúrio de alta pressão, lâmpada de iodetos metálicos, lâmpada de mercúrio de baixa pressão, LED UV (365 nm)

Scanner aplicável

Scanner Epson A4: Perfection V37/V370 , Perfection V60

Resolução

0,125 mm(200 dpi), 0,032 mm(800 dpi)

Requisitos do sistema

Windows 7, 8, 8.1, 10 (32/64 bits), CPU 2 GHz ou superior, Memória 2 GB ou superior, Espaço em disco 2 GB ou superior,
Apresentar 1024 x 768 60.000 cores ou mais

Consulte a "Página do produto" para obter informações detalhadas sobre a funcionalidade, utilização, manutenção/serviço de reparação, etc., do FUD-7010E. Também pode transferir versões experimentais e atualizar para a versão mais recente dos produtos a partir desta página Web.
