Filme de medição de distribuição de luz ultravioleta

UVSCALE

NEW

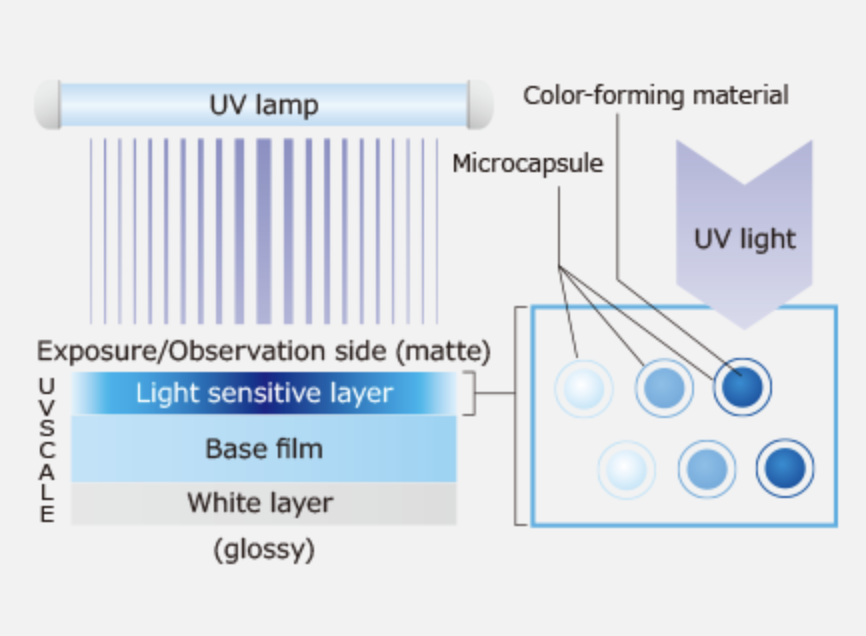

Estrutura

Um lado do filme base contém uma camada sensível à luz UV e o lado oposto uma camada branca. A camada sensível à luz muda de cor de acordo com a quantidade de luz UV recebida. Assim, a quantidade de luz distribuída na superfície exposta pode ser facilmente visualizada, observando a camada sensível à luz e a camada branca quando se encontram ligadas à base.

Princípio

O material criador de cor nas microcápsulas reage com a luz UV e muda de cor.

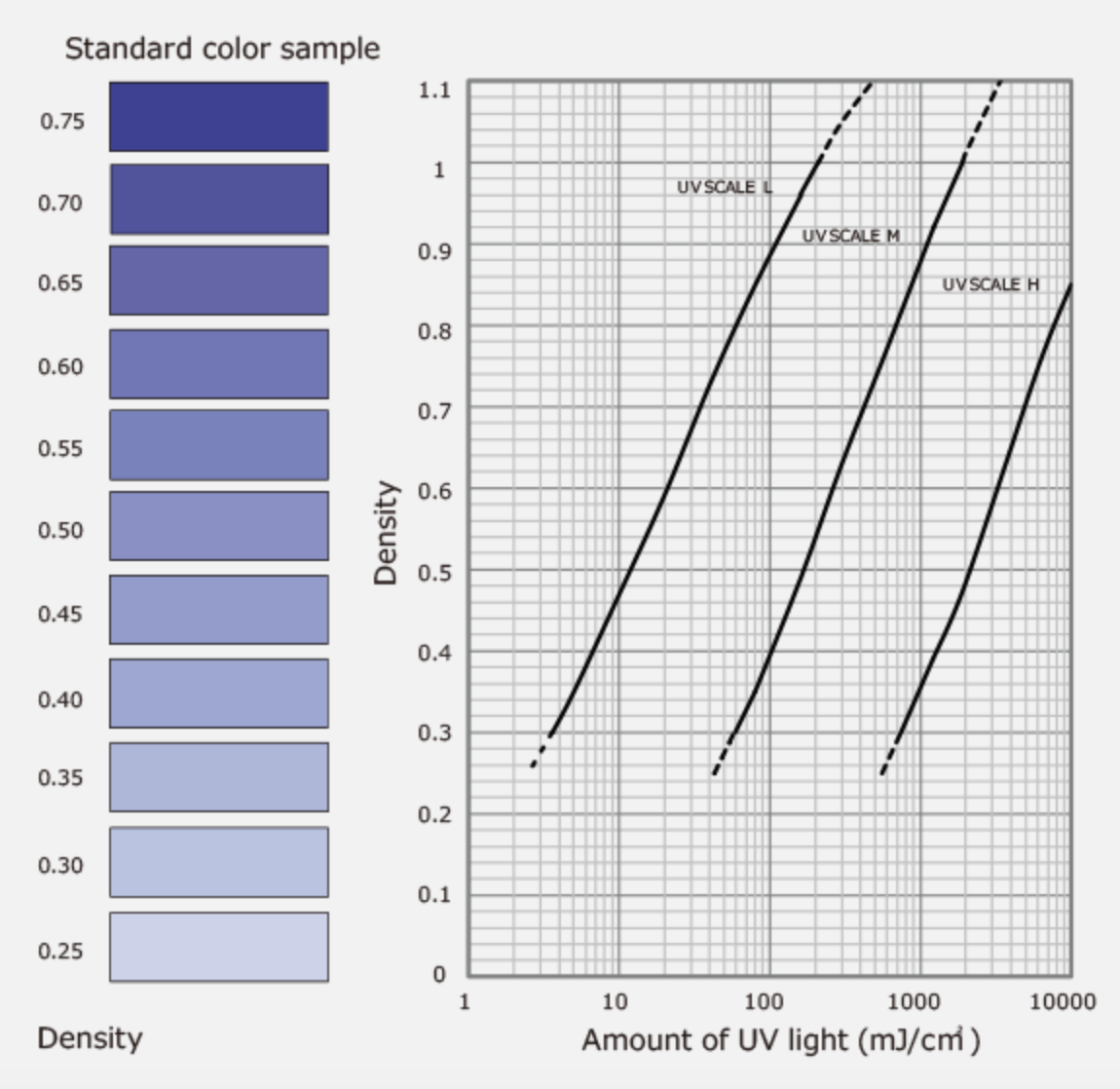

Gráfico de cores padrão

A figura à direita representa as características de cor geradas por uma lâmpada de mercúrio de alta pressão. Contudo, tenha em atenção que estas características de cor consistem em valores gerados através da utilização de dispositivos e fontes de luz Fujifilm, pelo que podem existir diferenças na densidade da cor para uma determinada quantidade de luz devido a diferenças e variações nas lâmpadas individuais ou no ambiente.

Vantagens das verificações visuais

Consultar os gráficos de cores padrão permite avaliar visualmente os valores de luz acumulados de uma forma fácil.
Fornecer amostras a cores pode reduzir significativamente o tempo necessário para verificar a quantidade de luz UV quando se inicia o trabalho e se trocam os objetos a serem expostos.

  • * Cada densidade é o valor medido pela Fujifilm. Não é uma garantia do nível de densidade.
  • *As quantidades de luz UV são valores que utilizam um iluminómetro UV de 365 nm.

  • * As linhas sólidas no gráfico mostram o intervalo de medição recomendado. As linhas tracejadas representam valores que não têm a mesma precisão das linhas sólidas, devendo ser utilizadas apenas como referência.

  • * As amostras de cor padrão mostram o intervalo de densidade para avaliação visual.

1

Depois de cortar a UVSCALE para o formato necessário (comprimento), coloque-a no local que pretende medir.

2

Opere o equipamento ou dispositivo e exponha o UVSCALE à luz UV.

  • * A parte lateral do UVSCALE com a superfície mate deverá ser exposta.
3

O UVSCALE muda de cor de acordo com a quantidade de luz UV.

4

Remova o UVSCALE e determine a distribuição da luz UV observando a distribuição da cor.

  • * Utilize o lado mate para observação.
5

Coloque o UVSCALE no scanner especial e digitalize a amostra de cor.

6

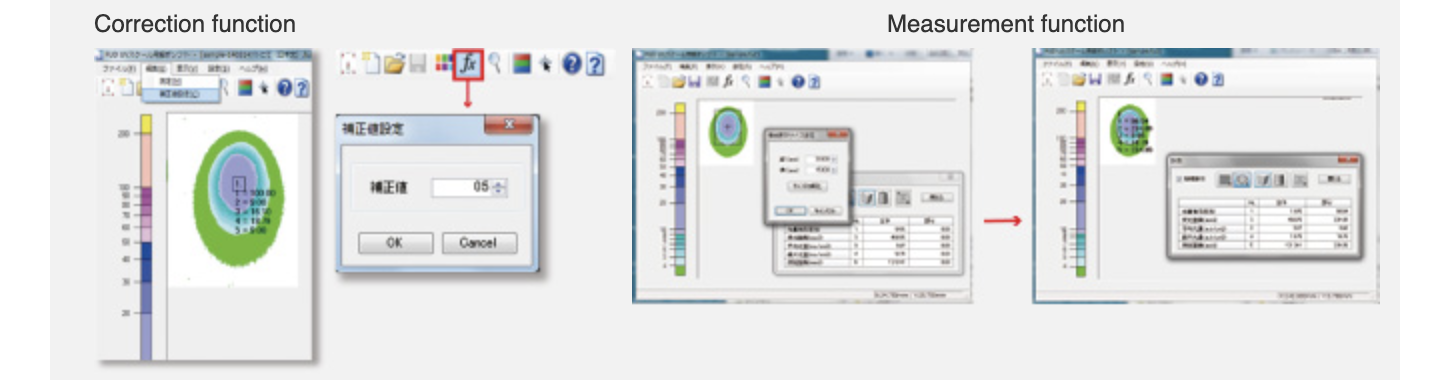

Analize-a num PC com o software exclusivo instalado.

  • * A introdução de um valor de correção pode corrigir diferenças nos valores de quantidade de luz provocadas por diferenças nos iluminómetros, temperatura e outras condições de medição para obter um valor apropriado. Além disso, os dados obtidos podem ser convertidos em valores numéricos e os dados de medição de toda a área ou partes especificadas podem ser exibidos na forma retangular ou circular.
