O conteúdo desta página se destina a profissionais da área da saúde e relacionados.
Desenvolvidos em colaboração com médicos especialistas e cirurgiões, os aplicativos clínicos do Synapse 3D oferecem soluções que atendem às reais necessidades do cuidado médico. Combinando tecnologias avançadas e processos de análise inovadores, o software garante processamento de imagem rápidos e precisos, essenciais para decisões clínicas confiáveis e seguras. Estudos destacam que o uso do Synapse 3D eleva a segurança do paciente e aumenta significativamente a confiança(*1) e eficácia dos procedimentos cirúrgicos(*2). A interface unificada e intuitiva entre os aplicativos, permite uma experiência consistente e simplificada, enquanto a integração inteligente de até cinco aplicativos ao mesmo tempo proporciona maior agilidade e eficiência no fluxo de trabalho dos profissionais de saúde.
O Synapse 3D vai além de ser apenas um software; é uma ferramenta de inovação contínua que redefine a análise de imagens e potencializa o cuidado aos pacientes, impactando positivamente a prática clínica.
![[imagem] Silhueta de homem com pontos coloridos na cabeça e ao longo do tronco](https://asset.fujifilm.com/www/br/files/2024-04/51a71b34c811b73df1ba60b04e02f6b0/fig_synapse-3d_01.png)
Permite a visualização detalhada dos ventrículos esquerdo e direito, átrios e regiões miocárdicas a partir de imagens de TC de múltiplas fases temporais. O aplicativo calcula parâmetros importantes da função cardíaca, como a fração de ejeção ventricular (EF), e possibilita o monitoramento das variações nos volumes ventriculares e atriais ao longo do tempo, oferecendo uma análise abrangente.
Fornece auxílio para o planejamento da substituição da válvula aórtica transcateter (TAVR), oferecendo medições detalhadas de diferentes ângulos da válvula aórtica e geração de imagens precisas das regiões cardíaca e aórtica. O software confirma o tamanho da aorta, avalia a presença de calcificação e determina o tamanho e o comprimento adequado do cateter a ser utilizado, garantindo um preparo preciso e eficaz para o procedimento.
Oferece medições essenciais da válvula mitral e gera resultados fundamentais para o planejamento de substituições transcateter (TMVR) a partir de imagens de TC. Além disso, calcula o volume de cálcio e apresenta a localização da válvula virtual, otimizando a preparação e a execução dos procedimentos clínicos.

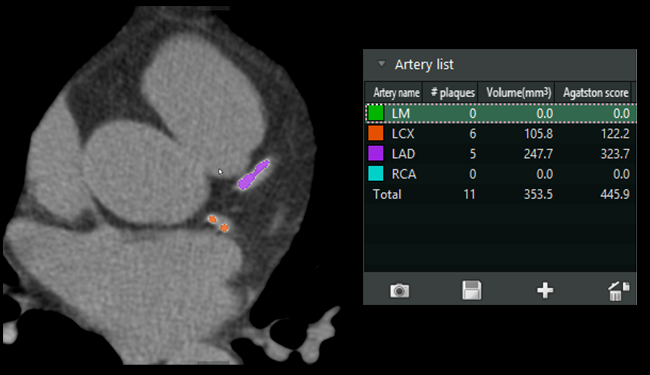

Oferece uma análise detalhada, proporcionando uma avaliação precisa da carga de cálcio nas artérias coronárias. Exibe as áreas e volumes calcificados das artérias coronárias por cor e calcula a calcificação de forma quantitativa através o método de pontuação de Agatston.
Gera imagens detalhadas dos ventrículos esquerdo e direito, átrios e regiões miocárdicas a partir de imagens de TC com múltiplas fases temporais. O software permite a visualização das veias pulmonares, tanto na simulação pré-operatória para ablação quanto na observação pós-operatória, permitindo uma análise precisa para suporte no planejamento e monitoramento do procedimento.

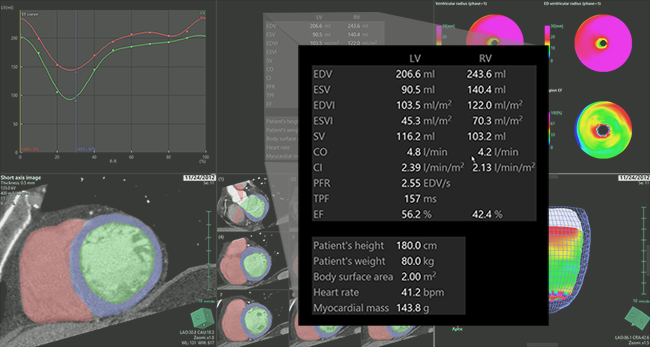

Permite a análise detalhada da função cardíaca por meio da visualização dos contornos do ventrículo e do miocárdio a partir de imagens de TC de múltiplas fases temporais. A ferramenta possibilita delineamento dos contornos de forma automática ou manual e calcula parâmetros essenciais, como fração de ejeção (EF), volume diastólico final (EDV), volume sistólico final (ESV) e volume sistólico. Isso oferece uma avaliação completa e precisa do desempenho do coração, auxiliando diagnósticos e decisões clínicas.
Projetado para analisar a função cardíaca a partir de imagens de RM de múltiplas fases temporais. O software apresenta visualização dos contornos do ventrículo e do miocárdio, permitindo segmentação automática ou manual. Calcula e fornece métricas detalhadas, como fração de ejeção (EF), volume diastólico final (EDV), volume sistólico final (ESV) e volume sistólico, promovendo uma avaliação abrangente do desempenho ao longo do ciclo cardíaco.
Fornece a visualização da fusão da anatomia cardíaca a partir de imagens de TC ou RM, com análises funcionais de MR, CT ou SPECT. Com uma visão integrada e detalhada, possibilita uma análise mais completa e precisa das condições cardíacas por meio da fusão de diferentes modalidades de imagem.
Analisa o fluxo sanguíneo do miocárdio utilizando imagens cardíacas 3D multifásicas. O software calcula o volume sanguíneo miocárdico (MBV), o fluxo sanguíneo miocárdico (MBF), o tempo até o pico (TTP), o pico do realce (PE) e o fator do pico de realce (PER), proporcionando uma avaliação detalhada da perfusão miocárdica e da saúde cardiovascular.
Cria imagens detalhadas e identifica automaticamente as artérias coronárias, realizando análises de medições de estenose, quantificação de placas e endopróteses virtuais para o planejamento de procedimentos. O aplicativo permite fácil ajuste dos caminhos gerados automaticamente, oferecendo uma interface com múltiplas opções de visualização que se adaptam por usuário, proporcionando flexibilidade e precisão no diagnóstico e no planejamento clínico.
Oferece a criação e identificação detalhada das artérias coronárias, possibilitando medições precisas de estenoses e simulações de próteses vasculares. A ferramenta oferece ajustes simples nos caminhos gerados automáticamentes e uma interface flexível com opções de visualização adaptáveis para atender às necessidades de cada usuário, aumentando a precisão diagnóstica e facilitando o planejamento clínico.
Projetado para avaliar a viabilidade miocárdica por meio de medições de realce tardio, que incluem área e volume. As áreas realçadas podem ser sobrepostas em mapas gerais para uma análise mais detalhada, e a visualização em eixo curto destaca aspectos como intensidade média e a proporção entre a parede interna e externa.
Possibilidade de calcular tanto o volume de fluxo sanguíneo quanto a velocidade de fluxo, baseado em uma região de interesse (ROI) definida pelo usuário, para fornecer dados essenciais sobre a dinâmica cardiovascular.

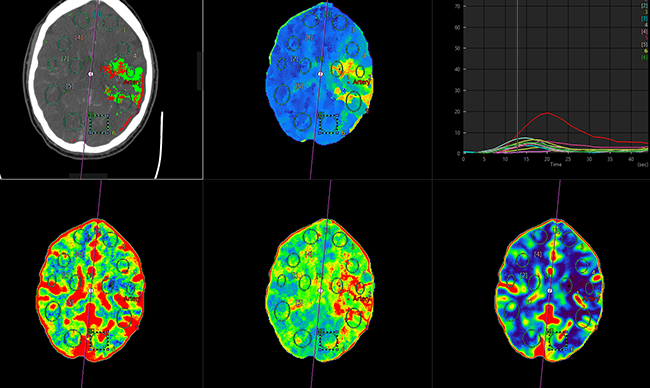

Utiliza dados de perfusão 4D para analisar alterações no fluxo sanguíneo cerebral a partir de imagens dinâmicas de TC. Calcula o volume sanguíneo cerebral (CBV), fluxo sanguíneo cerebral (CBF), tempo médio de trânsito (MTT) e tempo até o pico (TTP)
Usa dados de perfusão para avaliar as mudanças no fluxo sanguíneo cerebral em imagens dinâmicas de TC e calcula CBV, CBF, MTT e TTP.
Emprega dados de perfusão para analisar as alterações no fluxo sanguíneo cerebral em imagens dinâmicas de RM e fornece parâmetros calculados: CBV, CBF, MTT e TTP.
Realiza a análise tensorial a partir de imagens de RM ponderadas por difusão e possibilita a extração e visualização de vias de tratografia da substância branca. Imagens adicionais, principalmente de TC, podem ser incluídas para extrair outras regiões como pele, ossos, parênquima cerebral, tumores e vasos para criar simulações de craniotomia.
Extrai de forma semiautomática os vasos sanguíneos por subtração e apresenta projeções MIP, ossos semitransparentes e distinção de regiões vasculares (arteriais e venosas).
Oferece uma análise detalhada de nódulos pulmonares ao longo do tempo, além da avaliação dos brônquios e de áreas de baixa atenuação nos pulmões. Lobos pulmonares extraídos de forma automática ou manual, permitindo uma análise personalizada e precisa.
Extrai pulmão (lobos pulmonares), artéria pulmonar, veia pulmonar e brônquios e gera uma visualização 3D das estruturas extraídas. A simulação de ressecção pode ser realizada através da segmentação pelos territórios vasculares e dos brônquios, com muita precisão, fornecendo as volumetrias pertinentes, tornando essa ferramenta essencial para o planejamento pré-operatório.

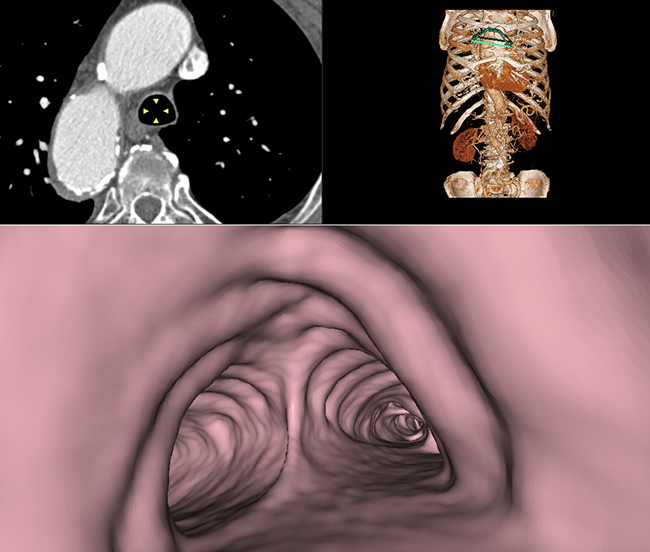

Identifica os três melhores caminhos que levam até uma lesão pulmonar. Cria uma simulação broncoscópica ao longo desses caminhos auxiliando na visualização de todo o trajeto, para planejamento de exames invasivos em procedimentos complexos.
Detecta Pólipos, massas, cânceres e outras lesões no cólon por meio de análise 3D (navegação) com revisão em imagens 2D.
Projetado para criar simulações de cirurgias laparoscópicas. Segmenta vasos, pele, ossos, pâncreas, baço e tumores, e simula a insuflação abdominal, inserção de portas e direcionamento. Permite a realização de ressecções virtuais de órgãos com volumes relevantes.
Utiliza imagens ponderadas por difusão para fornecer dados quantitativos de perfusão microcapilar do tecido. Exibe automaticamente mapas como ADC, eADC, D, D* e f, permitindo a colocação seletiva de ROIs sobre áreas de interesse, para uma análise detalhada.
Extrai o fígado e regiões de vasos próximos a partir de imagens de TC e RM com contraste, apresentando os resultados como máscaras 3D para análises pré-operatórias. Permite simulações de hepatectomias e segmentação de Couinaud em imagens de TC para planejamento de embolização.
Dedicado para avaliação da função hepática, através de imagens de RM multifásicas com contraste e imagens de referência. Os resultados são apresentados e calculados e para as regiões do fígado e do baço.
Analisa o fluxo sanguíneo dos órgãos abdominais, incluindo o pâncreas, ao longo do tempo. Calcula o volume sanguíneo tecidual (TBV), fluxo sanguíneo tecidual (TBF), tempo médio de trânsito (MTT) e tempo até o pico (TTP).
Usado para analisar tumores na mama e gerar um relatório baseado em BI-RADS. Possui ferramentas como cálculo de curvas cinéticas de entrada e saída de contraste, subtração de imagens pré e pós-contraste, e medições de distância do mamilo, pele e parede torácica. Apresenta também, o volume do tumor. Realiza sobreposições de cores podendo indicar realce de fases e washout.
Combina imagens de TC com SPECT ou PET para visualizar dados anatômicos e funcionais. Permite a avaliação SUV em estudos PET-CT, com análise comparativa de até 10 exames.
Identifica e monitora alterações em tumores sólidos ao longo do tempo, aplicando critérios como PERCIST, RECIST, WHO, mRECIST e Choi para a avaliação.
Analisa tumores da glândula prostática, permitindo medições de diâmetro e volume. Suas ferramentas de visualização incluem observação comparativa de múltiplas séries de imagens (T2, ADC, DWI, DCE) e curvas de intensidade de tempo, com possibilidade de geração de relatórios baseados em PI-RADS.
Permite a extração de rim, córtex renal, vasos renais, gordura do seio renal e órgãos próximos a partir de imagens de TC com contraste, e gera uma visualização 3D das estruturas estraídas. A simulação de nefrectomia pode ser realizada, auxiliando no planejamento cirúrgico, com informações importantes como volumes.
Realiza a extração automática dos rins direito e esquerdo a partir de imagens de TC sem contraste. Os volumes são registrados para comparação com exames anteriores para monitoramento das alterações ao longo do tempo.
Possibilidade de fusão de imagens anatômicas e funcionais 2D e 3D, permitindo combinar diferentes modalidades ou exposições.
Simplifica a visualização de imagens multimodalidades em uma única interface, sendo também incorporado como um visualizador de CD/DVD.
Funde até cinco séries de imagens no mesmo espaço, exibindo a renderização volumétrica das imagens combinadas. Ideal para planejar intervenções cirúrgicas complexas, como fusão de imagens de TC e RM para análise de tecidos.
Facilita a análise detalhada de dados de TC, RM, MN e PT, com suporte a análise em diferentes planos ortogonais, oblíquos e endoscópicos.
Simula navegações virtuais em estruturas ocas ou vasos contrastados, auxiliando na avaliação de vias aéreas e circulação.
Permite a visualização de conjuntos de dados lado a lado, otimizando análises comparativas e sincronização de dados 3D.
Exibe dados multifásicos de TC e RM em modo cine, sincronizando imagens transversais 2D e imagens de reconstruções 3D.
Calcula coeficientes de difusão aparente (ADC) a partir de imagens ponderadas por difusão (DWI) de RM, permitindo análises detalhadas de ADC e eADC em regiões específicas.
Une múltiplas séries de imagens em uma única visualização contínua, facilitando o estudo de áreas extensas.
Gera imagens panorâmicas e transversais de dentes e ossos alveolares a partir de imagens de TC, auxiliando no planejamento de implantes dentários.
Avalia alterações temporais em imagens de RM e PT, exibindo imagens de parâmetros individuais e curvas de intensidade de tempo em análises multifásicas, permitindo avaliação clínica mais detalhada.
Calcula áreas e volumes de gordura subcutânea e visceral em múltiplos planos (3D*). Com extração automática do músculo psoas, permitindo uma análise dos volumes.
*Análise de gordura 3D é opcional
Permite a fusão de dados anatômicos e funcionais de duas modalidades diferentes, como PET-CT, PET-MR e SPECT-CT ou imagens da mesma modalidade com diferentes tempos de exposição.

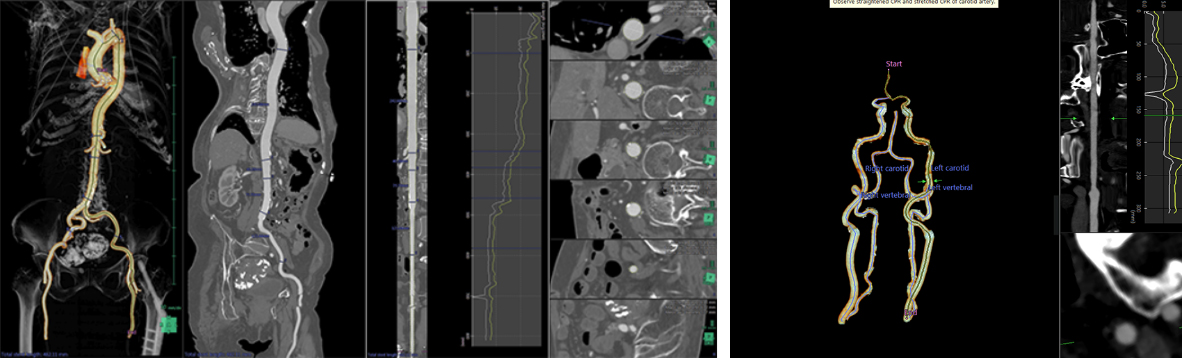

Projetado para criar imagem de reformatação planar curva (curved planar reformatted, CPR) para análise de vasos sanguíneos, como medições de estenose, planejamento de endoprótese e análise de calcificação.
Produz reconstruções ortogonais ou oblíquas em imagens 2D, com integração direta ao ‘Visualizador 3D’ para análises adicionais.
Simula exames de ultrassom especialmente para planejamento de biópsias e aspirações, ideal para a visualização de inserções de sonda e centese.
Reconstrói dados da coluna vertebral em múltiplos ângulos, auxiliando em análises complexas como avaliação de escoliose.
Cria arquivos STL para impressão 3D e PDFs interativos para relatórios e apresentações.
Oferece cálculos extraídos de valores de sinal de RM. A utilidade clínica da avaliação T2 inclui análise de cartilagem e colágeno para determinar depósitos e distribuição de ferro.
Calcula e exibe o volume, a velocidade e o vetor do fluxo sanguíneo em regiões específicas, apresentando os resultados em gráficos de curva de intensidade de tempo.
Cria imagens mono virtuais a partir de séries de TC obtidas com diferentes kV. Também permite análise de decomposição de materiais e a criação de imagens virtual sem contraste, otimizando diagnósticos avançados.
Oferece ferramentas especializadas para planejamento intervencionista, incluindo segmentação do fígado para embolização.
- 1. Kirişli HA, et al., Standardized evaluation framework for evaluating coronary artery stenosis detection, stenosis quantification and lumen segmentation algorithms in computed tomography angiography, Medical Image Analysis, 2013.
- 2. Lo P, van Ginneken B, Reinhardt JM, Tarunashree Y, de Jong PA, Irving B, Fetita C, Ortner M, Pinho R, Sijbers J, Feuerstein M, Fabijanska A, Bauer C, Beichel R, Mendoza CS, Wiemker R, Lee J, Reeves AP, Born S, Weinheimer O, van Rikxoort EM, Tschirren J, Mori K, Odry B, Naidich DP, Hartmann IJ, Hoffman EA, Prokop M, Pedersen JH, de Bruijne M. "Extraction of Airways from CT (EXACT’09)", in IEEE Transactions on Medical Imaging. 2012;31:2093-2107.
- 3. Komai Y, Sakai Y, Gotohda N, Kobayashi T, Kawakami S, Saito N. A novel 3-dimensional image analysis system for case-specific kidney anatomy and surgical simulation to facilitate clampless partial nephrectomy. Urology. 2014;83(2):500-7.
- 4. Abe Y, Itano O, Kitago M, Shinoda M, Yagi H, Hibi T, Takano K, Chiba N, Kawachi S, Shimazu M, Kitagawa Y. Computer assisted surgery, preoperative planning, and navigation for pancreatic cancer. Journal of Hepatobiliary Pancreatic Sciences. 2014;21(4):251-5.
Realiza segmentações automáticas de ossos, meniscos e cartilagem do joelho para análises detalhadas.
Extrai e rotula automaticamente a coluna e as costelas, exibindo os resultados em imagens 3D e CPR (reformatação planar curva).
