Diseño y creación de prototipos de dispositivos con la película piezoeléctrica única de FUJIFILM

El profundo conocimiento de Fujifilm en materiales piezoeléctricos y tecnologías de deposición, así como su línea rápida de creación de prototipos de dispositivos, nos permiten diseñar, construir y probar rápidamente dispositivos MEMS que satisfagan sus necesidades

Ventajas del material piezoeléctrico de FUJIFILM
  • Buena linealidad de respuesta al desplazamiento
  • No se requiere un proceso de polarización
    El dispositivo terminado se puede operar de inmediato. Incluso si se calienta por encima de la temperatura de Curie, la respuesta del dispositivo no se altera.
  • Altamente uniforme en una oblea y de oblea a oblea

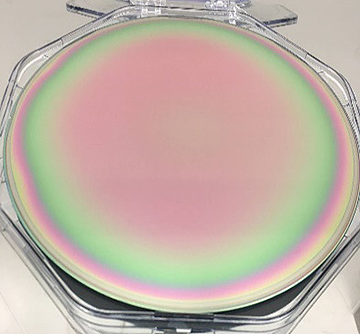

Película piezoeléctrica en oblea de 8 pulgadas

Constante Piezoeléctrica Elevada y Durabilidad Sobresaliente

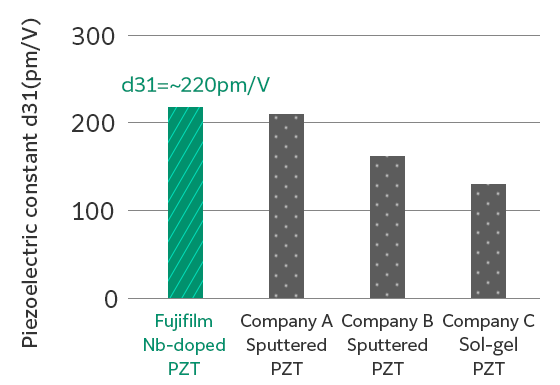

Este gráfico de barras compara las constantes piezoeléctricas del PZT dopado con Nb de Fujifilm, del PZT pulverizado de la compañía A, del PZT pulverizado de la compañía B y del PZT sol-gel de la compañía C. El PZT de Fujifilm tiene una constante piezoeléctrica d31 de 220, el valor más alto en comparación con las compañías A a C.
Este gráfico de dispersión muestra los cambios en la cantidad de desplazamiento en relación con la cantidad de pulsos. Los resultados muestran que no hay degradación en el desplazamiento, incluso después de someter el material a 1011 pulsos.
Película de PZT altamente dopada con Nb de propiedad exclusiva de FUJIFILM (patentada)

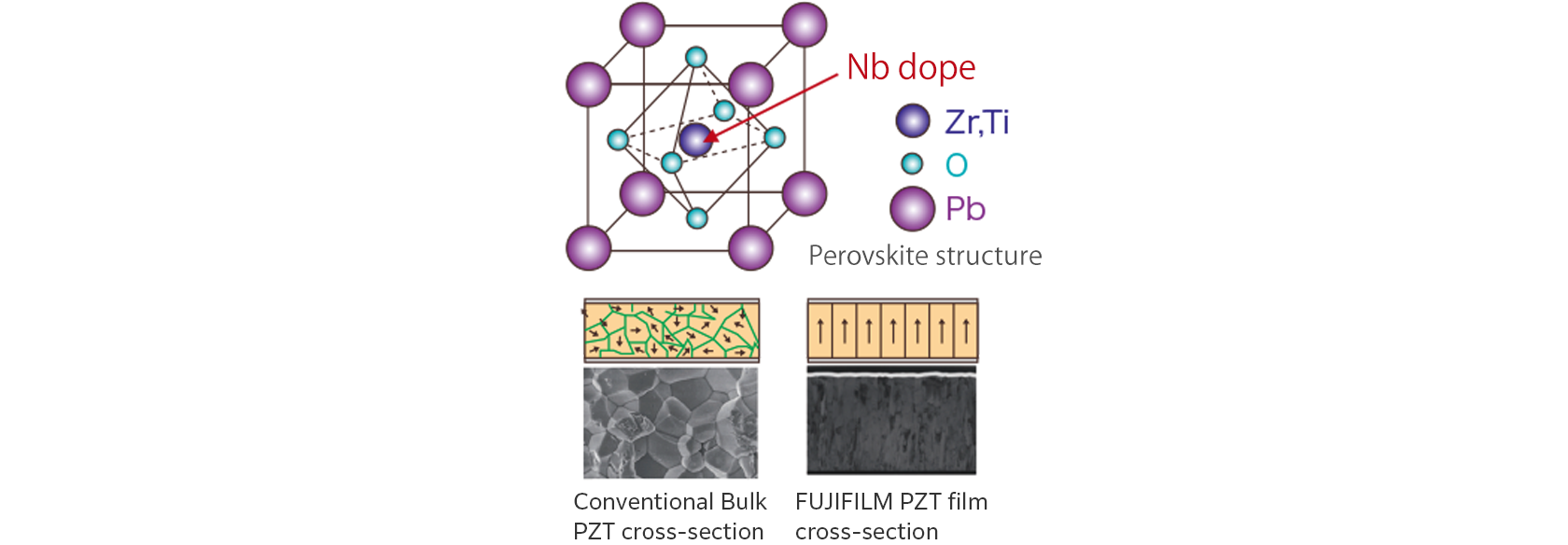

Se muestran la estructura cristalina del PZT dopado con Nb, imágenes SEM de productos a granel y de las membranas delgadas de Fujifilm, y un esquema de la dirección de polarización. En el PZT dopado, el Nb reemplaza al Zr o Ti en el centro de la red cristalina. A diferencia de los productos a granel, nuestras membranas presentan columnas alineadas con la dirección del grosor y la polarización.
