PSE-Patrone Typ L

NEW

Die Palette der PSE-Patronen, die aufgrund ihrer hohen Durchflussrate und hohen Rückhalteleistung positiv aufgenommen wurden, konnte um einen Patronentyp mit hoher Durchflussrate (1,5-fache Durchflussrate im Vergleich zu herkömmlichen Patronen) ergänzt werden. Kann mit größeren LCD-Anzeigen und Wafern mit größerem Durchmesser verwendet werden.

Übersicht

  • Die Durchflussrate ist im Vergleich zu älteren Patronen 1,5 mal so hoch.

  • Die Entfernungsleistung von feinen Partikeln ist für einen einzigen Durchgang ausgelegt und liegt im Vergleich zu älteren PSE-Patronen auf dem gleichen Niveau.

  • Lange Lebensdauer (Die Lebensdauer des Filters beträgt das 1,5 bis 2-fache. *1

  • Da die Patrone die gleiche Größe (φ70 mm) wie ältere Modelle hat, muss das Gehäuse nicht ausgetauscht werden.

  • *1 Die Lebensdauer kann je nach Einsatzbedingungen verschieden sein.

Merkmale

Hohe Durchflussrate

Die Patrone realisiert eine hohe Durchflussrate, die der 1,5-fachen Durchflussrate älterer Patronen entspricht.

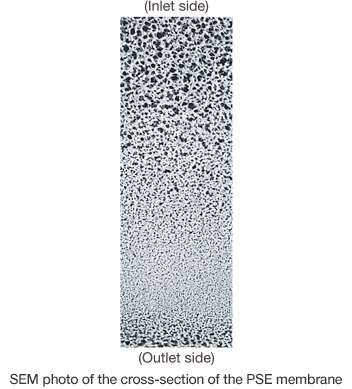

REM-Foto des Querschnitts der PSE-Membran

Hervorragende Rückhalteleistung

Die dichte Innenschicht, die der PSE-Membran eigen ist, sorgt für eine zuverlässigen Rückhaltung feiner Partikel.

Lange Lebensdauer

Die Patrone hat aufgrund einer vergrößerten Filterfläche eine lange Lebensdauer, die im Vergleich zu älteren Patronen 1,5 bis 2 mal so hoch ist.*2

  • *2 Die Lebensdauer des Filters kann je nach Einsatzbedingungen verschieden sein.

Hauptanwendungen

Da die Patrone die PSE-Membran verwendet, die einen guten Ruf genießt, ist sie am besten für die nachstehenden Anwendungen geeignet, die eine hohe Durchflussrate und eine hohe Rückhalteleistung erfordern.

  • Filtration von gereinigtem Wasser zur Reinigung von Geräten usw. für die Herstellungsprozesse großer LCDs und 300-mm-Wafern

  • Filtration von Chemikalien für die Reinigung von Geräten usw. für die Herstellungsprozesse großer LCDs und 300-mm-Wafern

Spezifikationen

Tabelle der Leistungsmerkmale

Artikel

Einheit

Leistung

Anmerkungen

Porengröße

µm

0,1

0,2

0,45



Größe

Länge

mm

264

*3

Außendurchmesser

mm

70



Maximaler Differenzdruck

25 ℃

MPa

0,54 (Überdruck)



25 ℃

MPa

0,34 (Unterdruck)



Hitzebeständigkeit

MAX ℃

90

*4

Zu verwendender PH-Bereich



1 - 14

*5

  • *3 Bitte kontaktieren Sie uns, wenn Sie detaillierte Abmessungen benötigen.
  • *4 Kontinuierliche Betriebstemperatur
  • *5 Bei Verwendung der Patrone für die chemische Flüssigkeitsfiltration muss eine vorherige Bewertung unter den geplanten Einsatzbedingungen durchgeführt werden.

Material

Teilbezeichnung

Material

Schutz

Polypropylen

Kern zentrieren

Polypropylen

Support

Polypropylen

Membranfilter

Polysulfon (asymmetrische Membran)

O-Ring

EPDM (Silikon, Viton)

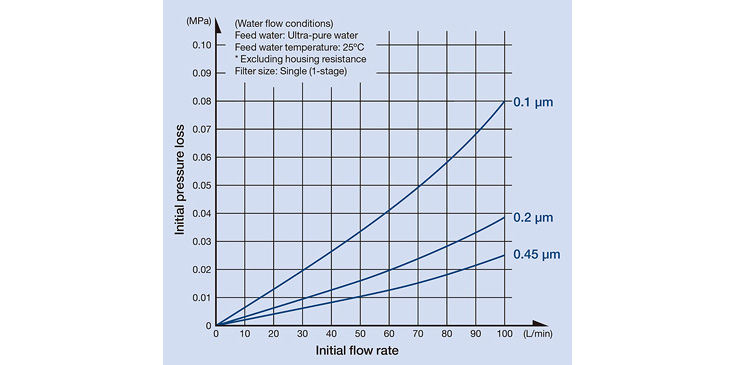

Wasserdurchfluss-Differenzdruck ΔP - Bereich mit hoher Durchflussrate

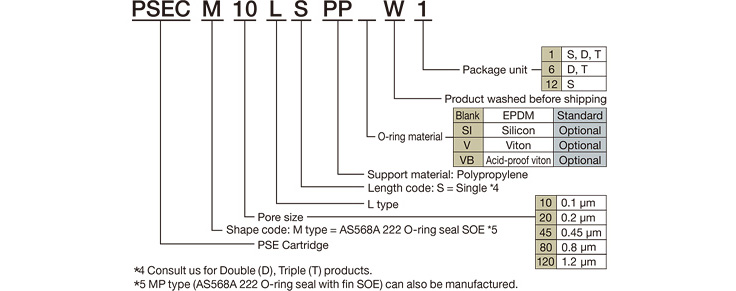

Abgekürzter Produktname



Porengröße

0,1 µm

0,2 µm

0,45 µm

Verpackungseinheit

1

PSECM10LSPPW1

PSECM20LSPPW1

PSECM45LSPPW1

12

PSECM10LSPPW12

PSECM20LSPPW12

PSECM45LSPPW12

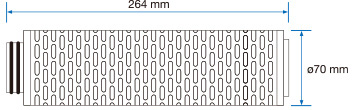

Größe

  • * Einzelheiten zu den Verwendungsmethoden finden Sie in der Bedienungsanleitung, die dem Produkt beiliegt.
  • * Das Produkt kann je nach Form und/oder Größe auf Bestellung gebaut werden. Einzelheiten erfahren Sie von Ihrem Vertriebsmitarbeiter.
  • * Die technischen Daten können zu Verbesserungszwecken ohne vorherige Ankündigung geändert werden.
