「Windows® XP Service Pack2 セキュリティ強化機能搭載」
「BT-PlotAssistant」動作時の注意事項

「Windows® XP Service Pack 2 セキュリティ強化機能搭載」(以下Windows® XP SP2)を適用したPCで「BT-PlotAssistant」を使用する場合、初期設定状態では以下のような現象が発生しますので、これらを解除するために必要な設定について説明いたします。

  1. PC立ち上げ後、最初の[印刷]ボタン押下時に『Windowsセキュリティの重要な警告』の画面が表示される
  2. 異なるセグメントにあるWindows® XP SP2上の共有フォルダーにアクセスできない

(注)動作確認は、Windows® XP SP1からSP2へアップグレードした環境で実施しています。Windows® XP SP2を新規インストールした環境下では、本報告とは動作が異なる場合がありますので、ご了承ください。

1. PC立ち上げ後、最初の[印刷]ボタン押下時に表示される『Windowsセキュリティの重要な警告』の画面表示を解除する設定

Windows® XP SP2では、Windowsファイアウォール機能の有効化を含むセキュリティ機能強化が行なわれたため、初期設定状態では、PCを立ち上げて最初のBT-PlotAssistantの[印刷]ボタンを押下時に図1や図2のような『Windowsセキュリティの重要な警告』の画面が表示されるようになります。

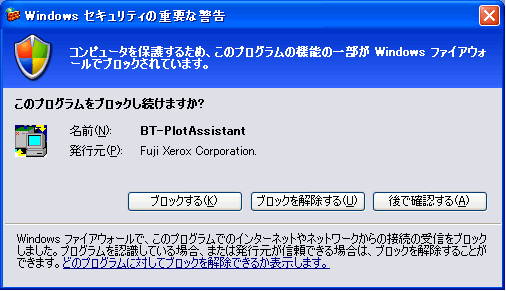

図1. Windows セキュリティの重要な警告(Administrator権限で動作時)
図1. Windows セキュリティの重要な警告(Administrator権限で動作時)

図2. Windows セキュリティの重要な警告(一般ユーザで動作時)
図2. Windows セキュリティの重要な警告(一般ユーザで動作時)

これらの表示を回避するためには、Administrator権限のユーザでログインし、以下の設定A. もしくはB. のいずれかを実施してください。どちらの方法で設定しても、ファイアウォールの例外としての登録となります。

A. 使用時に設定する

  1. Administrator権限のユーザでログインし、BT-PlotAssistantを使って最初の印刷時、[印刷]ボタンを押下すると、上記図1.の画面が表示されます。
  2. ここで[ブロックを解除する]を選択してください。ファイアウォールの例外に追加されます。

B. [例外]にプログラムを追加する

  1. Administrator権限のユーザでログインし、Windows® XP SP2の[スタート]ボタンから[コントロールパネル]を選択します。

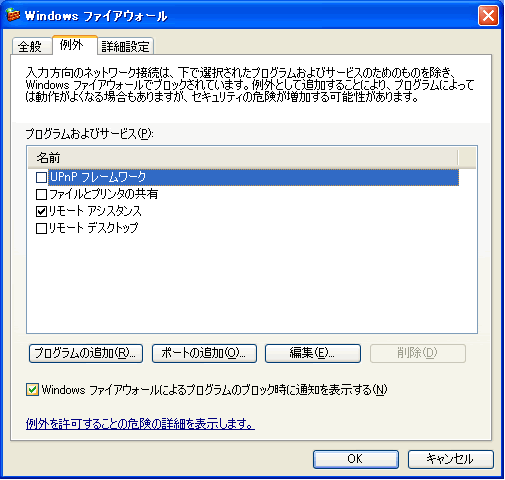

  2. [Windowsファイアウォール]ダイアログを開き、 [例外]のタブを選択します。

    B-1

  3. [プログラムの追加(R)・・・]ボタンをクリックし、[プログラムの追加]ダイアログボックスを開きます。

    B-2

  4. ご使用のバージョンのBT-PlotAssistant(ここでは、Ver.3.1である [BT-PlotAssistant 3.1]を例にしています)を選択して、[OK]ボタンをクリックします。
  5. プログラムおよびサービス(P)のウインドウに「BT-PlotAssistant」が表示され、チェックボックスにチェックがついていることを確認します。
    チェックがついていない場合、手動でチェックボックスにチェックを入れてください。

    B-3

2. 異なるセグメントにあるWindows® XP SP2上の共有フォルダーにアクセスするための設定

Windows® XP SP2では、Windowsファイアウォール機能の有効化を含むセキュリティ機能強化が行なわれたため、ファイアウォール有効の環境下での初期設定状態では、ファイル共有は同一サブネット内でのみ許可されています。
そのため、異なるサブネットに接続されているWindows® XP SP2上の共有フォルダーにアクセスし、その共有フォルダー内のファイルを使用する場合には、接続先のPC上で以下の設定を実施する必要があります。

  1. 使用したい共有フォルダーがあるPC(OSはWindows® XP SP2)の[スタート]ボタンから[コントロールパネル]を選択します。
  2. [Windowsファイアウォール]ダイアログを開き、 [例外]のタブを選択します。
  3. プログラムおよびサービス(P)のウインドウの[ファイルとプリンタの共有]のチェックボックスをチェックし、 [編集(E)…]ボタンをクリックします。

    2-1

  4. [サービスの編集]ダイアログを開きます。

    2-2

  5. [TCP 139]を選択した状態で[スコープの変更(C)…]ボタンをクリックして、[スコープの変更]ダイアログを開きます。

    2-3

  6. [カスタムの一覧]をチェックし、共有フォルダーへのアクセスを許すPC(BT-PlotAssistantが起動しているPC)のIPアドレスとサブネットマスクをリストボックスに入力します。

    2-4

  7. 入力後[OK]ボタンをクリックし、[サービスの編集]ダイアログに戻った後、再び[OK]ボタンをクリックします。
  8. [Windowsファイアウォール]ダイアログの[詳細設定]タブを選択します。

    2-5

  9. [ローカル エリア接続]を選択した状態で[設定(T)…]ボタンを押下し、[詳細設定]ダイアログを開きます。

    2-6

  10. [ICMP]タブを選択し、[ルーター要求の着信を許可する]のチェックボックスをチェックしてください。

    2-7
