レバー[2b]、ノブ[2c]での紙詰まりを取り除きたい

コンテンツID(2041)

概要

オプションのフィニッシャーD4、または中とじフィニッシャーD4 を装着している場合に、フィニッシャーの内部(Z 折りユニット)で発生した紙づまりの処置について説明します。
中とじフィニッシャーD4 を例に説明します。フィニッシャーD4 も手順は同様です。

補足
  • 用紙が詰まる箇所によって処置方法が異なります。表示されたメッセージに従って、詰まっている用紙を取り除いてください。

手順

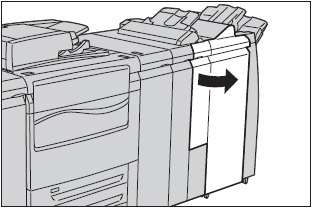

  1. 機械が停止していることを確認し、フィニッシャーの右カバーを開けます。



  2. レバー[2b]を開けてから(①)、ノブ[2c]を左方向に回し(②)、詰まっている用紙を取り除きます。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。
  3. レバー[2b]を戻します。



  4. フィニッシャーの右カバーを閉じます。

    補足
    • フィニッシャーの右カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
