本体タワー部の清掃

コンテンツID(4230)

概要

本体タワー部のカバー内部にあるレバー内側の板金とローラーを清掃します。

板金とローラーを清掃します

手順

  1. 本体タワー部のカバー(左右)を開けます。

    カバーを開けます

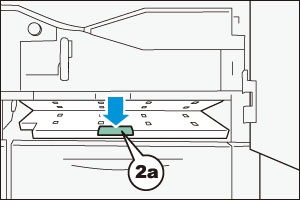

  2. 右側にあるレバー「2a」を下方向に開きます。

    レバー「2a」を開きます

    補足

    レバー「2a」を開く前に、レバー「2b」が閉じていることを確認してください。レバー「2b」を開いたままレバー「2a」を開くと、レバー「2b」が破損するおそれがあります。

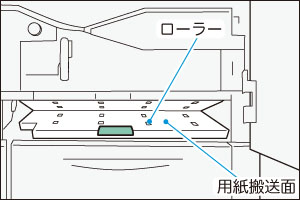

  3. レバー「2a」の内側を清掃します。

    レバー「2a」の内側を清掃します

    ローラーの清掃(レバー「2a」)
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    紙粉の清掃(レバー「2a」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      補足

      対象範囲が広いため、拭き取り後は、拭き残しがないかを確認してください。

  4. レバー「2a」を戻します。

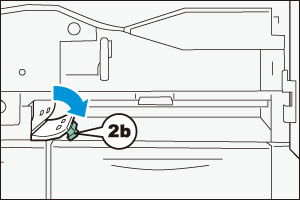

  5. 中央にあるレバー「2b」を右方向に開きます。

    レバー「2b」を開きます

    補足

    レバー「2b」を開く前に、レバー「2a」が閉じていることを確認してください。レバー「2a」が開いているときは、レバー「2b」を開けません。

  6. レバー「2b」の内側を清掃します。

    ローラーの清掃(レバー「2b」)

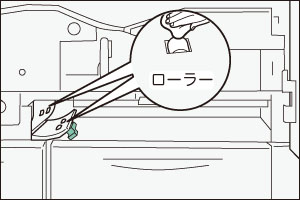

    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

      ローラーの表面を拭きます

    紙粉の清掃(レバー「2b」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

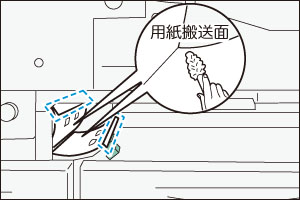

    2. 用紙搬送面の側面(点線枠内)に付着する紙粉を軽く拭き取ります。

      紙粉を軽く拭き取ります

      補足

      わん曲している搬送面とその側面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。

  7. レバー「2b」を戻します。

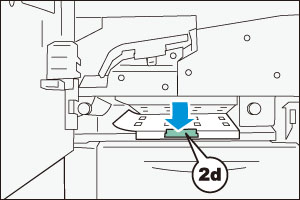

  8. 左側にあるレバー「2d」を下方向に開きます。



  9. レバー「2d」の内側を清掃します。



    ローラーの清掃(レバー「2d」)

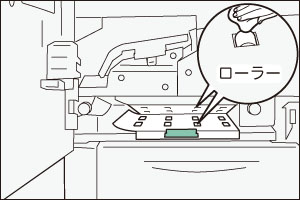

    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

      ローラーの表面を拭きます

    紙粉の清掃(レバー「2d」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

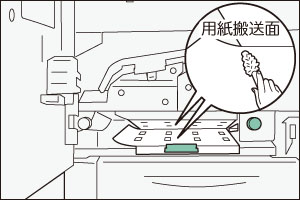

    1. 用紙搬送面(上下)に付着する紙粉を軽く拭き取ります。

      紙粉を拭き取ります

      補足
      • わん曲している搬送面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。
      • 対象範囲が広いため、拭き取り後は、拭き残しがないかを確認してください。

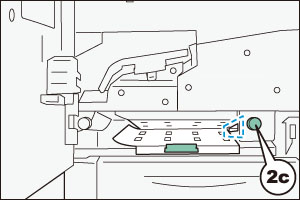

    2. レバー「2c」の左側面(点線枠内)に付着する紙粉を軽く拭き取ります。

      紙粉を拭き取ります

  10. レバー「2d」を戻します。

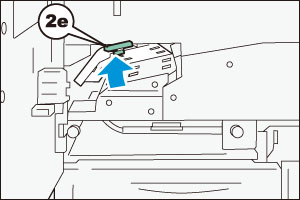

  11. 左側にあるレバー「2e」を上方向に開きます。



  12. レバー「2e」の内側を清掃します。

    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

    紙粉の清掃(レバー「2e」)

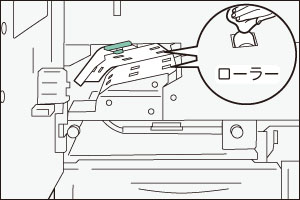

    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

      ローラーの表面を拭きます

    紙粉の清掃(レバー「2e」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

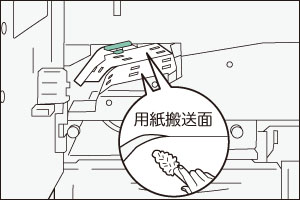

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      紙粉を拭き取ります

      補足

      わん曲している搬送面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。

  13. レバー「2e」を戻します。

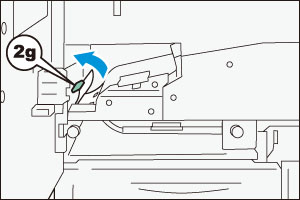

  14. 左側にあるレバー「2g」を左方向に開きます。

    レバー「2g」を左方向に開きます

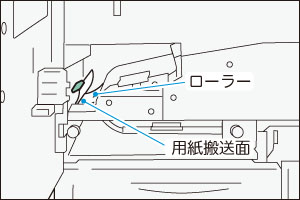

  15. レバー「2g」の内側を清掃します。

    レバー「2g」を戻します

    ローラーの清掃(レバー「2g」)
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    紙粉の清掃(レバー「2g」)
    補足

    紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

    1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

      補足

      わん曲している搬送面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。

  16. レバー「2g」を戻します。

  17. カバーを閉じます。
