測色器キャリブレーション

コンテンツID（5040）

概要

測色器キャリブレーションは、以下の手順で実施します。

• 環境設定
• キャリブレーションファイルの新規作成
• i1_Readerによる測色
• キャリブレーションチャートの測色

環境設定

キャリブレーションの読み取り装置と、キャリブレーションファイルの割り当て方法が設定できます。

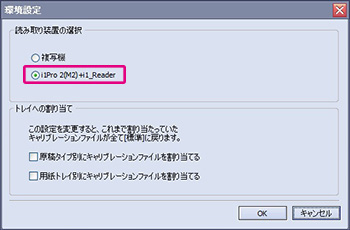

1. ServerManagerの［キャリブレーション］をクリックします。



2. ［環境設定］をクリックします。



3. ［i1Pro 2(M)+i1_Reader］を選択します。



4. キャリブレーションファイルのトレイへの割り当て方法を選択し、［OK］をクリックします。

   補足

   • ［原稿タイプ別にキャリブレーションファイルを割り当てる］
     チェックマークを付けると、原稿タイプごとに、キャリブレーションファイルを割り当てることができます。
     チェックマークを外すと、選択したキャリブレーションファイルが、すべての原稿タイプに割り当てられます。
   • ［用紙トレイ別にキャリブレーションファイルを割り当てる］
     チェックマークを付けると、用紙トレイごとに、キャリブレーションファイルを割り当てることができます。
     チェックマークを外すと、選択したキャリブレーションファイルが、すべての用紙トレイに割り当てられます。

キャリブレーションファイルの新規作成

用紙トレイ、またはプリントに適用するキャリブレーションファイルを作成します。

作成したキャリブレーションファイルは、プリント時にプリントオプションで選択できます。

1. ServerManagerで［キャリブレーション］をクリックします。



2. ［新規作成］をクリックします。

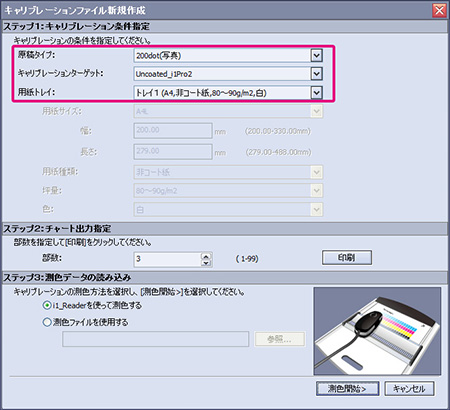

3. ［ステップ1:キャリブレーション条件指定］で、各項目を設定します。


   • 原稿タイプ
     スクリーン線数を選択します。
   • キャリブレーションターゲット
     このキャリブレーションで最終目的とするキャリブレーションターゲットを選択します。
     紙質によって2種類のキャリブレーションターゲットを用意しています。
     • Coated_i1Pro2
       コート紙用のキャリブレーションターゲットです。
     • Uncoated_i1Pro2
       非コート紙用のキャリブレーションターゲットです。
     補足

     • ［Uncoated_i1Pro2］はJ紙で82g/㎡を、［Coated_i1Pro2］はOSコート紙Wで127g/㎡を想定しています。
     • 独自のキャリブレーションターゲットを作成して登録している場合は、それらのキャリブレーションターゲットを選択できます。
     参照

     キャリブレーションターゲットの設定方法については、『PX710 Print Serverユーザーズガイド 運用編』の「2.2.4 キャリブレーションターゲットファイルの設定」を参照してください。

   • 用紙トレイ
     キャリブレーションチャートをプリントする用紙トレイを選択します。選択する用紙トレイには、キャリブレーション対象用紙をセットしてください。
     非コート紙、コート紙、再生紙以外の用紙種類は使用できません。

4. キャリブレーションチャートをプリントする場合は、［ステップ2:チャート出力指定］の［部数］を入力し、［印刷］をクリックします。

   補足

   • プリントする部数は、プリントを安定させるためにデフォルトの部数以上をお勧めします。
   • 最後にプリントされたキャリブレーションチャートの各パッチに、汚れや色むらがないことを確認してください。汚れなどがあった場合は、再度プリントしてください。

5. ［ステップ3:測色データの読み込み］で、［i1_Readerを使って測色する］を選択します。




6. ［測色開始］をクリックします。
   ［i1_Readerを使って測色する］を選択したときは、i1_Readerが起動します。

   参照

   測色方法については、「i1_Readerによる測色」を参照してください。

7. ［キャリブレーション結果表示］ダイアログボックスに表示された結果に問題がないときは、［作成］をクリックします。




8. 必要に応じて、［キャリブレーションファイル名］、および［コメント］を入力し、［保存］をクリックします。




   補足

   • キャリブレーションファイルを作成しただけではプリントに反映されません。プリントにキャリブレーションを反映させるには、用紙トレイ（必要に応じて原稿タイプ）、およびカラー調整ファイルの管理で、キャリブレーションファイル1～100にキャリブレーションファイルをを割り当てる必要があります。キャリブレーションファイルを割り当てる項目にチェックマークを付けてください。
   • ［キャリブレーションファイル管理に割り当てる］にチェックマークを付けた場合は、プルダウンメニューで、割り当てるキャリブレーションファイルを選択します。このとき、必要なキャリブレーションファイルに割り当てて、変更しないように注意してください。

i1_Readerによる測色

測色器は、i1Pro 2が使用できます。

測色をするときは、測色ボタンを押し、アプリケーションのメッセージに合わせて操作します。

測色をするときの注意点

• 測色するときは、i1に付属のチャート測定用ルーラーと測定用バックアップボードを必ず使用してください。フリーハンドで測色を行うと、正しい測色結果にならないことがあります。

• 測色をするときは、測色するチャートと測色器の間に光が入らないように平らな場所で行ってください。

• 測色器の調整に使用する白色板と測色器は、1対1の組み合わせになっています。白色板を紛失すると、測色器が使用できませんので、白色板を紛失しないように注意してください。

• ほかの測色器のパッケージに付属の白色板を使用しても、正確な調整ができません。必ず、使用する測色器のパッケージに付属の白色板を使用してください。

i1Pro 2での測色

1. Print Serverの背面、または前面のUSBコネクターに、測色器を接続します。



2. i1_Readerを起動します。

   補足

   キャリブレーションで測色を行う場合は、［キャリブレーション - 新規］ダイアログボックスの「ステップ3」で［i1_Readerを使って測色する］を選択し、［スタート］をクリックすると、i1_Readerが起動します。

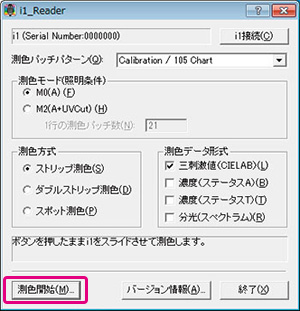

3. 各項目を設定し、［測色開始］をクリックします。




   補足

   • キャリブレーションからi1_Readerを起動させた場合には、測色パッチパターン、照明条件、測色データ形式はあらかじめ適切に設定された状態です。
   • ［キャリブレーションの新規作成］で［測色開始］をクリックしてi1_Readerを起動させたときは、［測色方式］以外の項目は設定できません。
   • 測色パッチパターン
     測色に使用するチャートのパターン画像セットには、それぞれ画像ファイルが用意されています。用途や使用条件に応じて選択します。
     • Calibration 105 Chart
       キャリブレーション用測色チャート、またはキャリブレーションターゲット作成用チャートです
     補足

     その他のパッチパターンは、キャリブレーションには使用しません。

   • 測色モード（照明条件）
     • M0(A)
       UV成分をカットしない測色をする時のモード（M0測色モード）です。
       PX710 Print Serverでは使用しません。
     • M2(A+UV Cut)
       UV成分をカットした測色をする時のモード（M2測色モード）です。
       キャリブレーションをするときは、必ずこのモードを選択してください。キャリブレーションファイル作成時に［i1_Readerを使って測色する］でi1_Readerを起動すると、自動的に選択されます。アプリケーションから起動したときも、必ずこのモードを選択してください。
     • 一行の測色パッチ数
       ［測色パッチパターン］で［指定なし］を選択した場合に入力します。
   • 測色方式
     • ストリップ測色
       M0測色は、横一列の色をi1Pro 2に付属のチャート測定用ルーラーを使って左端の色から右端の色までスライドさせて測色します。
       M2測色は、横一列の色をi1Pro 2に付属のチャート測定用ルーラーを使って左端の色から右端の色までスライドし、続けて右端の色から左端の色まで測色器を再度スライドさせて測色します。
     • ダブルストリップ測色
       M0測色は、横一列の色をi1Pro 2に付属のチャート測定用ルーラーを使って左端の色から右端の色までスライドさせて測色します。同じ動作を2回繰り返します。
       M2測色は、横一列の色をi1Pro 2に付属のチャート測定用ルーラーを使って左端の色から右端の色までスライドさせたら、右端の色から左端の色まで測色器を再度スライドさせて測色します。同じ動作を2回繰り返します。
       2回測色し、その平均値を測色値として使うため、ストリップ測色よりも精度が向上します。
     • スポット測色
       色を1つずつ測色します。
     補足

     測色方式は、「ストリップ測色」、または「ダブルストリップ測色」をお勧めします。

   • 測色データ形式
     キャリブレーションでは［分光（スペクトラム）］を選択してください。

4. 測色器をキャリブレーションします。




   • i1Pro 2のキャリブレーション

     1. 付属の白色板の保護カバーを開け、白色板にi1Pro 2をセットします。

        測色器の調整に使用する白色板と測色器は、1対1の組み合わせになっています。




        補足

        保護カバーが閉じたままではi1Pro 2のキャリブレーションができません。

     2. 測色ボタンを押します。

        終了メッセージが表示されたら、キャリブレーションは終了です。




        補足

        終了メッセージが表示されるまで、i1Pro 2を動かさないでください。

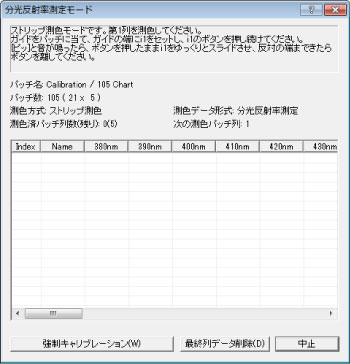

5. チャートを測色します。

   ダイアログボックス上部に表示されるメッセージに従って、チャートを測色します。

   測色時の裏写りを防ぐため、チャートの下に、チャートと同じサイズの白紙を5枚以上敷いて測色します。



   チャートの測色に失敗すると、ダイアログボックス上部にメッセージが表示されます。再度測色を実行してください。

   参照

   チャートの測色については、「キャリブレーションチャートの測色」を参照してください。

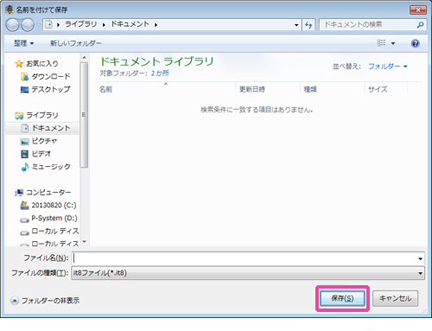

6. ファイル名を入力し、［保存］をクリックします。



   ［キャンセル］をクリックした場合は、［終了］をクリックして、測色を終了します。

キャリブレーションチャートの測色

キャリブレーションチャートの測色を例に、i1Pro 2のM2モードを使用してi1_Readerで測色する場合の詳しい測色方法について説明します。測色方法には、次の3つがあります。

• ストリップ測色
  チャートの左から右、右から左への1往復スキャンになります。
• ダブルストリップ測色
  チャートの左から右へ、右から左への2往復スキャンになります。
• スポット測色

測色は、CMYKの色をC→M→Y→K→グレーの順に、一番薄い色から濃い色の順に作業を進めます。

Calibration 105 Chartをストリップ測色する場合を例に説明します。

1. 測定用バックアップボードの中心にキャリブレーションチャートをセットし、その上にチャート測定用ルーラーをのせます。




   補足

   • 測色するときは、測色するチャートの下に、チャートと同じサイズの白紙を5枚以上敷いてください。
   • キャリブレーションチャートをA4サイズ以上でプリントした場合は、バックアップボードにのせるために破線で切り取ってください。

2. チャート測定用ルーラーを測定第1列目のシアンパッチの破線に合わせるように、水平移動します。シアンから測定します。

3. チャート測定用ルーラーにi1Pro 2をセットし、i1Pro 2を左端破線の位置に移動します。




   補足

   測色中に一定時間を経過すると、「i1のキャリブレーションを行ってください。」というメッセージが出て、測色ができなくなります。
   「i1Pro 2のキャリブレーション」を参照して測色器のキャリブレーションを行ってください。

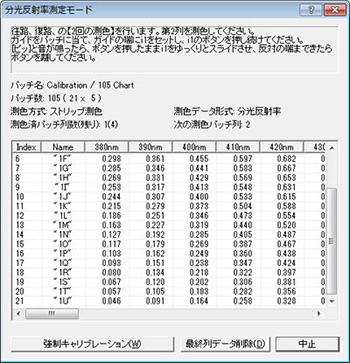

4. 測色ボタンを押し、ボタンから指を離さずに左から右へとi1Pro 2を移動します。




   補足

   移動速度は、6パッチ/秒を目安にしてください。次の場合は、測定に失敗することがあります。

   • 移動速度が速すぎる、または遅すぎる
   • 移動途中にボタンから指を離した

5. 一番右まで移動したら、ボタンから指を離します。

   測定に失敗した場合は、ダイアログボックスの上部に表示されるメッセージに従って、左端から測色をやり直してください。

   正しく測色されたときは、LEDの左側が青で点滅します。



6. 測色ボタンを押し、ボタンから指を離さずに右から左へとi1Pro 2を移動し、一番左まで移動したら、ボタンから指を離します。

   測色に成功すると、LED表示が緑で2回点滅します。




   補足

   ダブルストリップ測色の場合、もう1回、往復スキャンを行います。2往復めの測色に成功すると緑が点滅します。

   測色に失敗すると、LED表示が赤で2回点滅します。



7. 同様にほかの色も順に測定します。

   測色器用のチャートはマゼンタ、イエロー、ブラック、グレーの順に測定します。

   途中で測定に失敗した場合には、失敗した色の列の最初からやり直してください。
