レバー「7d」、レバー「7c」での紙づまり

コンテンツID（2670）

概要

本体排出部で紙づまりが発生した場合は、次の手順で、つまっている用紙を取り除きます。

手順

1. 本体排出部のカバー（左右）を開けます。

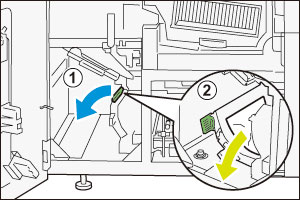

2. レバー「7d」を左方向に開き（①）、つまっている用紙を取り除きます（②）。

   補足

   レバー「7d」を開く前に、レバー「7f」が閉じていることを確認してください。レバー「7f」が開いているときは、レバー「7d」を開くことができません。

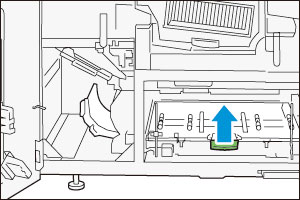

3. 用紙が取りづらい場合は、レバー「7c」を引き上げます。

   補足

   用紙搬送面どうしが干渉するため、レバー「7c」を開く前に、レバー「7e」が閉じていることを確認してください。

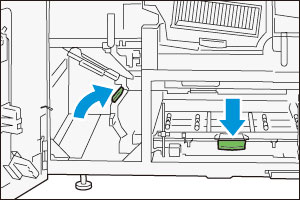

4. レバー「7d」、レバー「7c」を戻します。




5. カバーを閉じます。
