レバー「7e」での紙づまり

コンテンツID(2680)

概要

本体排出部で紙づまりが発生した場合は、次の手順で、つまっている用紙を取り除きます。

手順

  1. 本体排出部のカバー(左右)を開けます。

    カバーを開けます

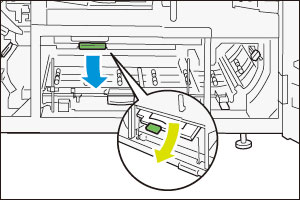

  2. レバー「7e」を下方向に開き、つまっている用紙を取り除きます。

    補足

    用紙搬送面どうしが干渉するため、レバー「7e」を開く前に、レバー「7c」が閉じていることを確認してください。

    用紙を取り除きます

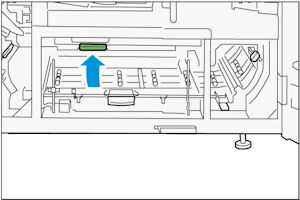

  3. レバー「7e」を戻します。

    レバー「7e」を戻します

  4. カバーを閉じます。
