大容量給紙トレイC3-DSでの紙詰まり、レバー[1d]、ノブ[1c]

コンテンツID(2263)

概要

用紙が詰まると、機械が停止してアラームが鳴ります。詰まった用紙の破損を避けるため、まずは、操作パネルのディスプレイに表示されたメッセージに従ってください。

用紙トレイ6(大容量給紙トレイA3ノビ1段)に詰まった用紙を取り除く方法について説明します。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本体内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
  • 本体内部の部品には触れないでください。印字不良の原因になります。

手順

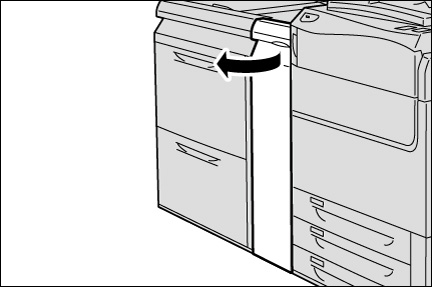

  1. 搬送部のフロントカバーを開けます。

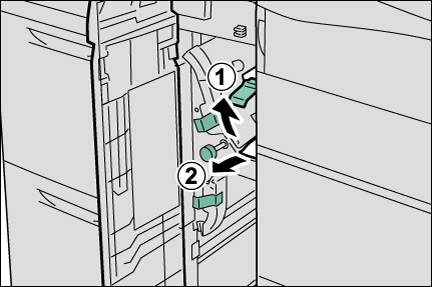

  2. レバー[1d]を上方向に開き(1)、詰まっている用紙を取り除きます(2)。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。
  3. 手順2で用紙が取り除けない場合は、ノブ[1c]を右方向に回して(1)、詰まっている用紙を取り除きます(2)。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

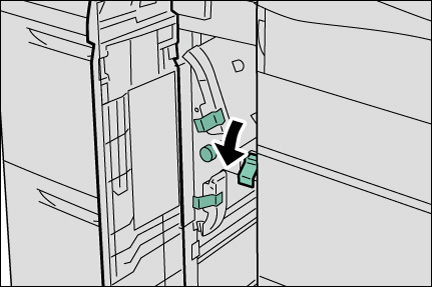

  4. レバー[1d]を戻します。



  5. 搬送部のフロントカバーを閉じます。

    補足
    • 搬送部のフロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
