ランプE2が点灯したとき

コンテンツID(2311)

概要

用紙が詰まると、機械が停止してアラームが鳴ります。詰まった用紙の破損を避けるため、まずは、操作パネルのディスプレイに表示されたメッセージに従ってください。

操作パネルにの紙詰まりを示すメッセージが表示されたら、次の手順に従って、詰まった用紙を取り除いてください。

メッセージ左上の記号(E)は、装置上部のエラーランプの点灯箇所を示しています。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本体内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
  • 本体内部の部品には触れないでください。印字不良の原因になります。

手順

  1. インターポーザーD1のカバーを開けます。

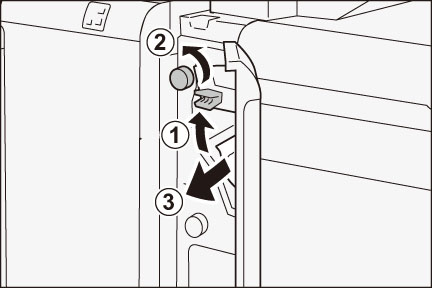

  2. レバー「1a」を上方向に開いて(1)、ノブ「1b」を左方向に回し(2)、詰まっている用紙を取り除きます(3)。

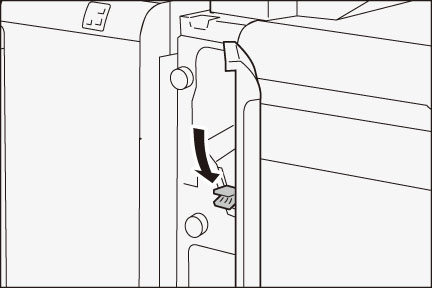

  3. レバー「1a」を戻します。

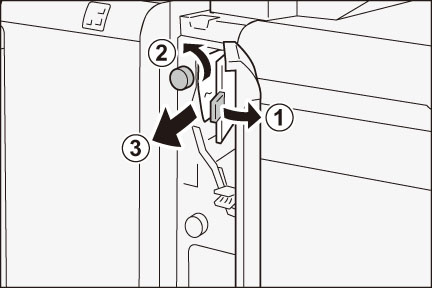

  4. 用紙が取りづらい場合は、レバー「1c」を右方向に開いて(1)、ノブ「1b」を左方向に回し(2)、詰まっている用紙を取り除きます(3)。

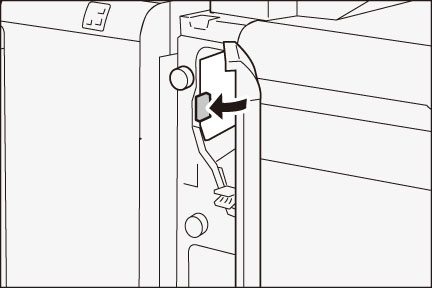

  5. レバー「1c」を戻します。



  6. カバーを閉じます。
