フィニッシャーC3、三つ折り排出トレイ[2d]、ノブ[2c]、レバー[2e]

コンテンツID(2320)

概要

用紙が詰まると、機械が停止してアラームが鳴ります。詰まった用紙の破損を避けるため、まずは、操作パネルのディスプレイに表示されたメッセージに従ってください。

操作パネルに三つ折りユニット部での紙詰まりを示すメッセージが表示されたら、次の手順に従って、詰まった用紙を取り除いてください。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本体内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
  • 本体内部の部品には触れないでください。印字不良の原因になります。

手順

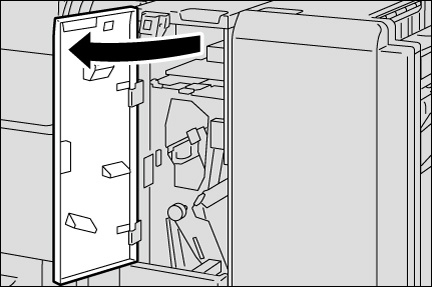

  1. 機械が停止していることを確認し、フィニッシャーの右カバーを開けます。

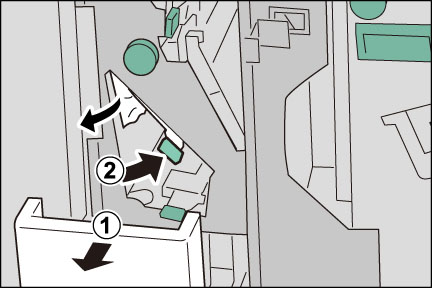

  2. 三つ折り排出トレイ[2d]を引き出し(1)、レバー[2e]を開き(2)、詰まっている用紙を取り除きます(3)。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

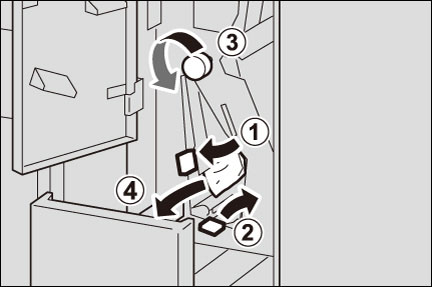

  3. 手順2で用紙が取り除けない場合は、レバー[2e]を戻してから(1)レバー[2f]を開き(2)、[2c]を左方向に回し(3)、詰まっている用紙を取り除きます(4)。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

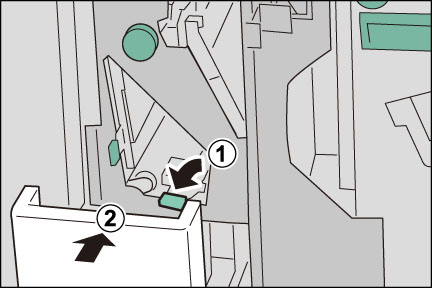

  4. 開いたレバー([2f]または[2e])を戻し(1)、三つ折り排出トレイ[2d]を戻します(2)。



  5. フィニッシャーの右カバーを閉じます。

    補足
    • フィニッシャーの右カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
