ランプE5が点灯したとき

コンテンツID(3505)

概要

天地トリマークリーサーで紙づまりが発生すると、プリントが中止されます。

タッチパネルディスプレイのエラー表示エリアでは、紙づまりの該当箇所が赤くなり、メッセージが表示されます。 また、装置上部のエラーランプが点灯します。点灯したランプに対応する処置を行ってください。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本体内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
  • 本体内部の部品には触れないでください。印字不良の原因になります。



手順

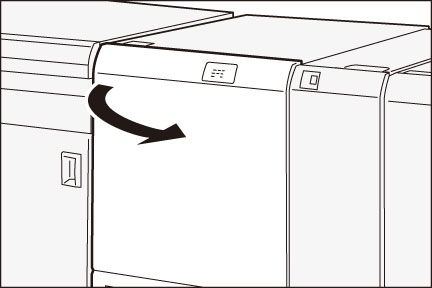

  1. 天地トリマークリーサーの上部カバーを開けます。



  2. レバー「3a」を右方向(1)、レバー「3b」を左方向に開きます(2)。

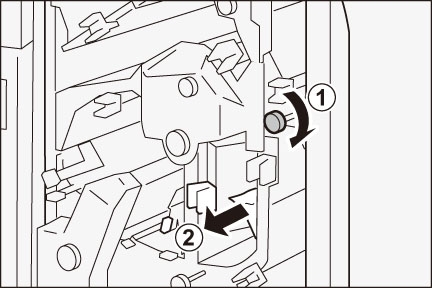

  3. ノブ「3c」を右方向に回し(1)、詰まっている用紙を取り除きます(2)。



  4. ノブ「2f」を左方向に回し(1)、詰まっている用紙を取り除きます(2)。

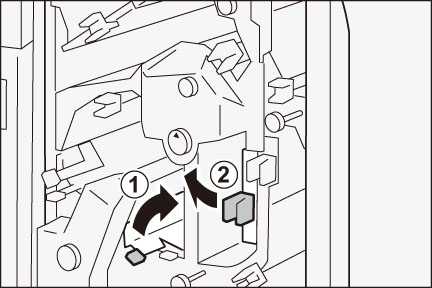

  5. レバー「3a」、レバー「3b」を戻します。



  6. カバーを閉じます。
