ランプE1 またはE2 が点灯したとき

コンテンツID(4000)

概要

小口トリマースクエアフォールドD1での紙詰まりが発生すると、ランプが点灯します。点灯したランプに対応する処置を行ってください。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本体内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
  • 本体内部の部品には触れないでください。印字不良の原因になります。
  • Versant 180i / 170i Press の場合、左右のカバーは同時に開けることはできません。片側のカバー内の用紙を取り除いて、カバーを閉じたあと、もう片側のカバーを開けてください。



手順

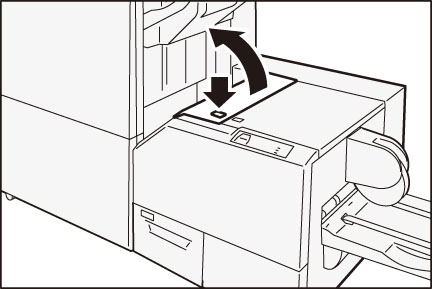

  1. 機械が停止していることを確認し、小口トリマースクエアフォールド D1 の左カバーのボタンを押して、左カバーを開けます。



  2. 詰まっている用紙を取り除きます。



  3. 用紙が取りづらい場合は、フィニッシャーのカバーを開けます。

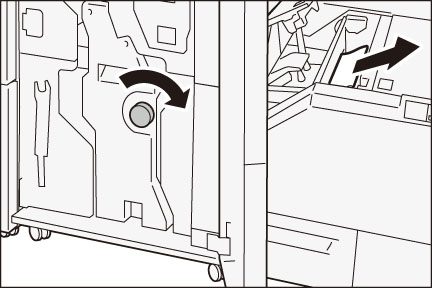

  4. ノブ[3b]を右方向に回し、用紙を取り除きます。



  5. カバーを閉じます。
