転写ユニットでの紙づまり

コンテンツID(2290)

概要

転写ユニットで紙づまりが発生した場合は、次の手順で、詰まっている用紙を取り除きます。

参照

詳しくは、『プリンター本体マニュアル』の第3章を参照してください。

手順

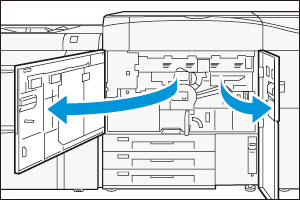

  1. 左カバー、中央カバーを開けます。

    左カバー、中央カバーを開けます

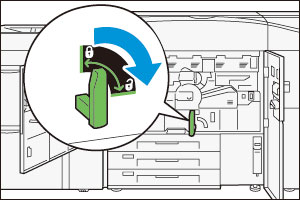

  2. レバー「2」をロック解除(鍵印が開いているマーク)の方向に回します。

    レバー「2」を回します

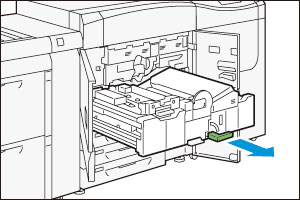

  3. レバー「2」を握り、転写ユニットをいっぱいまで引き出します。

    転写ユニットを引き出します

    用紙が丸くなって巻き込まれているときは、用紙が見える位置で一度転写ユニットを止めたあと、巻き込まれている用紙を押さえながら引き出してください。

    注記
    • 転写ユニットを引き出すときは、ゆっくりと引き出してください。勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。
    • 操作パネルに表示されている手順で処置を行ってください。手順に従わず、はじめに転写ユニットを引き抜くと、紙片が残り、故障の原因になります。
  4. 詰まっている用紙を取り除きます。

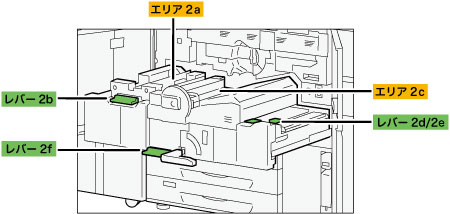

    転写ユニット

    注記

    レバー「2b」、「2d」、「2e」の用紙は、必ず、エリア「2a」、「2c」にある用紙を取り除いたあと、取り除いてください。
