フィニッシャーC3、ホチキスカートリッジの交換

コンテンツID（2440）

概要

注記

弊社が推奨していないホチキスカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するホチキスカートリッジをご使用ください。

補足

交換がうまくいっていない場合、ディスプレイに交換を促すメッセージが表示されたままになります。その場合は、もう一度手順に従ってカートリッジをセットし直してください。
ホチキスカートリッジを注文するときは、弊社のカストマーコンタクトセンターまたは販売店に連絡してください。

手順

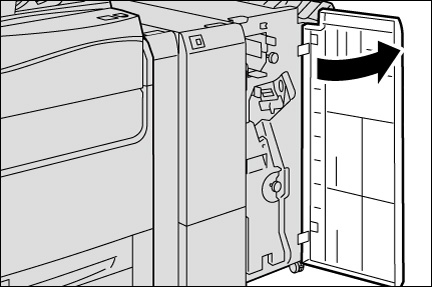

機械が停止していることを確認し、フィニッシャーのフロントカバーを開けます。
ホチキスカートリッジホルダーのレバー［R1］を持って、ホチキスカートリッジホルダーを右端（手前）へ引き寄せます。
オレンジ色のレバーを持って、ホチキスカートリッジを取り出します。
補足
- ホチキスカートリッジはしっかりセットされています。取り出すときは、強めにホチキスカートリッジを引いてください。
- 65 枚ホチキスカートリッジを装着している場合は、オレンジ色のレバーを下方向に倒して、ホチキスカートリッジを引き出してください。
空になった針ケースの左右をつまみ（1）、図のようにカートリッジから取り出します（2）。
注記
- 針ケースにホチキス針が残ってる場合は、針ケースを取り出すことはできません。無理に針ケースを取り出そうとすると故障の原因になります。

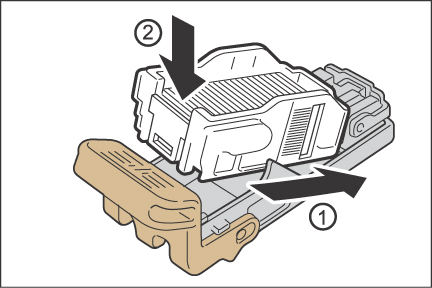

ホチキスカートリッジに新しい針ケースを挿入し（1）、後方を押してセットします（2）。
ホチキスカートリッジのオレンジ色のレバーを持って、元の位置に戻し、カチッと音がするまで押し込みます。
フィニッシャーのフロントカバーを閉じます。
補足
- フィニッシャーのフロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。

中とじフィニッシャーC3ホチキスカートリッジの交換

手順

機械が停止していることを確認し、フィニッシャーのフロントカバーを開けます。
中とじユニットを引き出します。
中とじホチキスカートリッジ（［R2］または［R3］）のレバーを持ち、下方向に倒してから、上に引いて取り出します。
中とじホチキスカートリッジの左右にあるオレンジ色のボタンを押して（1）、カバーを開きます（2）。
空になった針ケースの左右をつまみ（1）、カートリッジから取り出します（2）。
注記
- 針ケースにホチキス針が残ってる場合は、針ケースを取り出すことはできません。無理に針ケースを取り出そうとすると故障の原因となります。

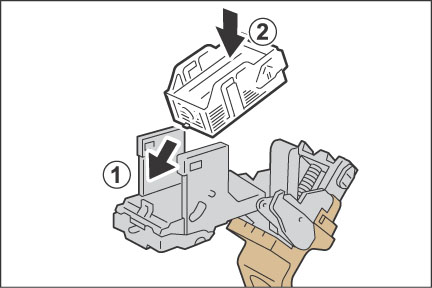

新しい針ケースを挿入し（1）、後方を押してセットします（2）。
カバーを閉じます。

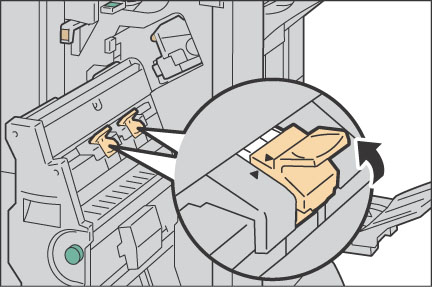

中とじホチキスカートリッジを元の位置に戻します。
軽く押し上げて、カチッと音がするのを確認します。
補足
- 中とじホチキスカートリッジの［］と中とじユニットの［］が合うように戻してください。
中とじユニットを元の位置に戻します。
フィニッシャーのフロントカバーを閉じます。
補足
- フィニッシャーのフロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
