Pellicola di misurazione della distribuzione della luce ultravioletta

UVSCALE

NEW

La pellicola visualizza la distribuzione della luce UV in base alla densità del colore.

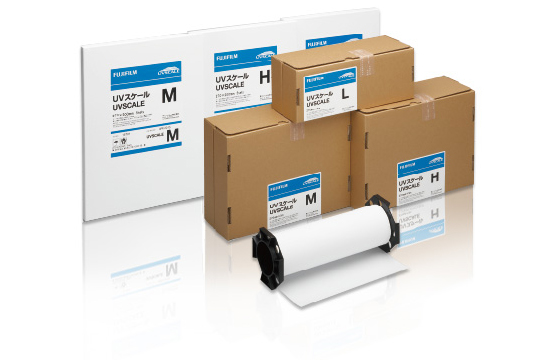

UVSCALE è una pellicola che risponde alla luce UV e cambia colore a seconda della quantità di luce a cui viene esposta. Ciò facilita la visualizzazione della distribuzione della luce UV. Sono disponibili un tipo di rotolo e un tipo di foglio, di tre diverse tipologie in base alla quantità di luce.

Tipo  Classificazione Spessore Dimensione del prodotto
Tipo di rotolo
(larghezza × lunghezza)
Tipo di foglio
(altezza × larghezza)
UVSCALE L Tipo a foglio singolo 0,1 mm 270 mm × 5 m 270 mm × 200 mm (5 fogli)
UVSCALE M Tipo a due fogli 0,1 mm × 2
UVSCALE H Tipo a due fogli 0,1 mm × 2

UVSCALE L

Lampada misurabile Intervallo di misurazione della luce effettiva*1 (mJ/cm2)

Lampada al mercurio ad alta pressione

4-200

Lampada a ioduri metallici

6-200

Lampada al mercurio a bassa pressione

20-3000

Lampada a UV-LED (365 nm)

200-6000

UVSCALE M

Lampada misurabile Intervallo di misurazione della luce effettiva*1 (mJ/cm2)

Lampada al mercurio ad alta pressione

50-2000

Lampada a ioduri metallici

30-1000

Lampada a UV-LED (365 nm)

300-7000

UVSCALE H

Lampada misurabile Intervallo di misurazione della luce effettiva*1 (mJ/cm2)

Lampada al mercurio ad alta pressione

800-40000

Lampada a ioduri metallici

700-20000

Lampada a UV-LED (365 nm)

5000-100000

  • * Si applica alle lunghezze d’onda nell’intervallo da 200 a 420 nm.
  • * Ciò non garantisce i valori assoluti dei valori della luce UV.
  • *1 Gli intervalli di misurazione sopra indicati sono si riferiscono a quando si utilizza FUD-7010E. La quantità di luce che è possibile controllare visivamente è la densità sui campioni di colore standard (da 0,30 a 0,75).

Gestione mediante la conversione dei colori in valori numerici con i sistemi di analisi.

In questo sistema, viene utilizzato un software di analisi esclusivo insieme a uno scanner speciale. Il sistema consente di eseguire la scansione del colore di UVSCALE, di convertirlo in valori di luce UV, di analizzare la distribuzione della quantità di luce UV e di salvare i dati.
È possibile migliorare la precisione di separazione della densità, in modo da poter analizzare le sezioni che non possono essere valutate visivamente. La gestione dei dati numerici può avere i seguenti vantaggi. È possibile impostare standard di ispezione interni. I risultati dell’analisi possono essere condivisi. La digitalizzazione dei dati consente di confrontarli con i dati passati.

Nome del prodotto/Modello

SISTEMA DI MAPPATURA DELLA LUCE UV FUJIFILM per UVSCALE
FUD-7010E ver. 1.3

Componenti

Software dedicato (CD- ROM), coperchio dedicato, foglio di calibrazione

Funzioni principali

Analisi delle immagini UVSCALE (misurazione della quantità di luce accumulata, visualizzazione della distribuzione della luce, salvataggio dei dati, esportazione dei dati CSV)

Lampada UV misurabile

Lampada al mercurio ad alta pressione, lampada a ioduri metallici, lampada al mercurio a bassa pressione, UV-LED (365 nm)

Scanner applicabile

Scanner Epson A4: Perfection V37/V370, Perfection V60

Risoluzione

0,125 mm (200 dpi), 0,032 mm (800 dpi)

Requisiti di sistema

Windows 7, 8, 8.1, 10 (a 32/64 bit), CPU a 2 GHz o superiore, memoria da 2 GB o superiore, spazio su disco da 2 GB o superiore
Display da 1024 x 768 60.000 colori o più

Consultare la “Pagina del prodotto” per informazioni dettagliate su funzionalità, utilizzo, manutenzione/riparazione, ecc. di FUD-7010E. È inoltre possibile scaricare versioni di prova ed eseguire l’aggiornamento alla versione più recente dei prodotti da questa pagina Web.
