Serie CF-HA

NEW

La serie CF-HA è compatibile con camere con sensore di immagine di grandi dimensioni da 1" per garantire una risoluzione elevata fino a 1,5 megapixel.

Selettore dell’ottica Supporto

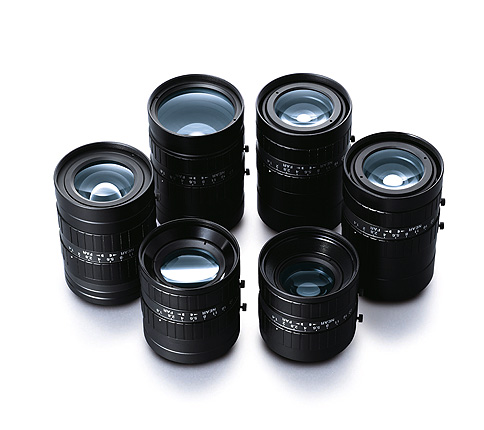

Obiettivi ad alta risoluzione

Scheda tecnica della serie CF-HA

Modello	Formati compatibili								Lunghezza focale (mm)
Modello	1/3"	1.1	1	1/1.2	2/3"	1/1.8	1/2"	1/3"	Lunghezza focale (mm)
CF12.5HA-1	－	－	●	●	●	●	●	●	12.5
CF16HA-1	－	－	●	●	●	●	●	●	16
CF25HA-1	－	－	●	●	●	●	●	●	25
CF35HA-1	－	－	●	●	●	●	●	●	35
CF50HA-1	－	－	●	●	●	●	●	●	50
CF75HA-1	－	－	●	●	●	●	●	●	75

● Dimensioni dei sensori compatibili (standard): Dimensione ideale per massimizzare la risoluzione target.

Caratteristiche principali

* Immagine simulata

Alte prestazioni nelle riprese ravvicinate

Il metodo di messa a fuoco posteriore^*1 offre prestazioni elevate anche nelle riprese ravvicinate.

*1 CF12.5HA-1 e CF16HA-1

Ridotto F-number

Un basso valore F-number fino a F1,4 assicura un'immagine nitida anche in condizioni di scarsa illuminazione.

Quantità di luce periferica sufficiente

Viene catturata una quantità di luce sufficiente anche ai bordi dell'immagine, che contribuisce a una stabile precisione dell'ispezione.

Allineamento

Lunghezza focale [mm]	12.5
Intervallo iride (F. n.)	F1.4-F22
Angolo di visuale	53,1° x 41,2° (1")
Distanza operativa^*2 (mm)	∞‐100
Funzionamento messa a fuoco	Manuale
Funzionamento iride	Manuale
Filettatura del filtro [mm]	M49 x 0,75
Attacco	C-mount
Peso (appross.) [g]	290
Dimensione del sensore (max.)	1"
Distorsione TV [%]	0.86
Dimensione [mm]	Φ51×68,5

Lunghezza focale [mm]	16
Intervallo iride (F. n.)	F1.4-F22
Angolo di visuale	42,6° x 32.8° (1")
Distanza di lavoro^*2 (mm)	∞ ‐ 100
Funzionamento messa a fuoco	Manuale
Funzionamento iride	Manuale
Filettatura del filtro [mm]	M49 x 0,75
Attacco	C-mount
Peso (appross.) [g]	280
Dimensione del sensore (max.)	1"
Distorsione TV [%]	0.79
Dimensione [mm]	Φ51×70,5

Lunghezza focale [mm]	25
Intervallo iride (F. n.)	F1.4-F22
Angolo di visuale	29,9° x 22,7 (1")
Distanza di lavoro^*2 (mm)	∞ - 100
Funzionamento messa a fuoco	Manuale
Funzionamento iride	Manuale
Filettatura del filtro [mm]	M49 x 0,75
Attacco	C-mount
Peso (appross.) [g]	310
Dimensione del sensore (max.)	1"
Distorsione TV [%]	0.36
Dimensione [mm]	Φ51×75,5

Lunghezza focale [mm]	35
Intervallo iride (F. n.)	F1.4-F22
Angolo di visuale	20,3° x 15,3° (1")
Distanza di lavoro^*2 (mm)	∞-200
Funzionamento messa a fuoco	Manuale
Funzionamento iride	Manuale
Filettatura del filtro [mm]	M49 x 0,75
Attacco	C-mount
Peso (appross.) [g]	180
Dimensione del sensore (max.)	1"
Distorsione TV [%]	0.18
Dimensione [mm]	Φ51×48,5

Lunghezza focale [mm]	50
Intervallo iride (F. n.)	F1.8-F22
Angolo di visuale	14,1° x 10,6° (1")
Distanza di lavoro^*2 (mm)	∞-400
Funzionamento messa a fuoco	Manuale
Funzionamento iride	Manuale
Filettatura del filtro [mm]	M49 x 0,75
Attacco	C-mount
Peso (appross.) [g]	235
Dimensione del sensore (max.)	1"
Distorsione TV [%]	0.20
Dimensione [mm]	Φ51×55,5

* Dalla parte anteriore del barilotto dell'obiettivo

Lunghezza focale [mm]	75
Intervallo iride (F. n.)	F1.8-F22
Angolo di visuale	9,8° x 7,3° (1")
Distanza di lavoro^*2 (mm)	∞-900
Funzionamento messa a fuoco	Manuale
Funzionamento iride	Manuale
Filettatura del filtro [mm]	M49 x 0,75
Attacco	C-mount
Peso (appross.) [g]	300
Dimensione del sensore (max.)	1"
Distorsione TV [%]	0.01
Dimensione [mm]	Φ51×76

Obiettivi per la Visione Artificiale
Le ottiche FUJINON per Visione Artificiale continuano ad evolversi a livello tecnico per soddisfare le rigorose esigenze del controllo di qualità e per migliorare l’efficienza produttiva.
