Obiettivi “4D High Resolution”
Serie HF-12M
Compatibile con sensori di immagine da 2/3" a 1" (max.)

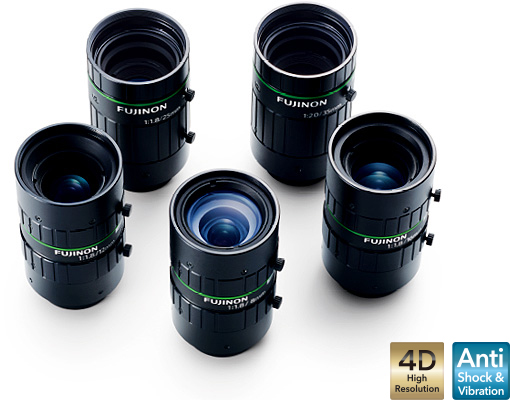

FUJINON HF-12M la serie di obiettivi da12 Megapixel più piccolo al mondo con pixel pitch da 2,1 μm.
Tutti i modelli sono progettati per "4DHR”, anti-urto & anti-vibrazioni, e bassa distorsione.
Scheda tecnica serie HF-12M
| Modello | Formati compatibili | Lunghezza focale (mm) |
|||||||
| 4/3 | 1,1 | 1 | 1/1,2 | 2/3 | 1/1,8 | 1/2 | 1/3 | ||
| HF818-12M | － | － | － | － | ● | ● | ● | ● | 8 |
| HF1218-12M | － | － | － | ○ | ● | ● | ● | ● | 12 |
| HF1618-12M | － | － | － | ○ | ● | ● | ● | ● | 16 |
| HF2518-12M | － | － | － | ○ | ● | ● | ● | ● | 25 |
| HF3520-12M | － | － | ○ | ○ | ● | ● | ● | ● | 35 |
● Dimensioni dei sensori compatibili (standard): Dimensioni ideali per massimizzare la risoluzione del target.
○ Dimensioni dei sensori compatibili (max.): L’adattabilità delle dimensioni del sensore varia a seconda del modello. Verificare la quantità della luce periferica e la risoluzione prima di selezionare un obiettivo.
Caratteristiche principali

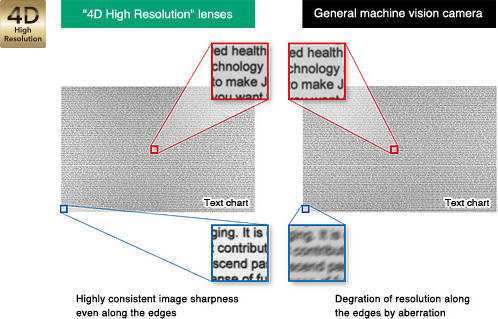

Impatto minimo sulla qualità della risoluzione anche nei cambi di distanza o di apertura
Gli obiettivi delle normali camere per la visione artificiale presentano una degradazione problematica della risoluzione quando si modifica la distanza di ripresa o l'apertura. FUJINON HF-12M è dotata di un "4D HR" ad alte prestazioni che riduce al minimo la degradazione della risoluzione.
Mantiene una nitidezza dell'immagine altamente uniforme dal centro ai bordi, riducendo al contempo la degradazione della risoluzione causata dalle variazioni della distanza di ripresa o dell'apertura. Ciò consente la trasmissione costante di immagini ad alta risoluzione in un'ampia varietà di condizioni di installazione e di ripresa.

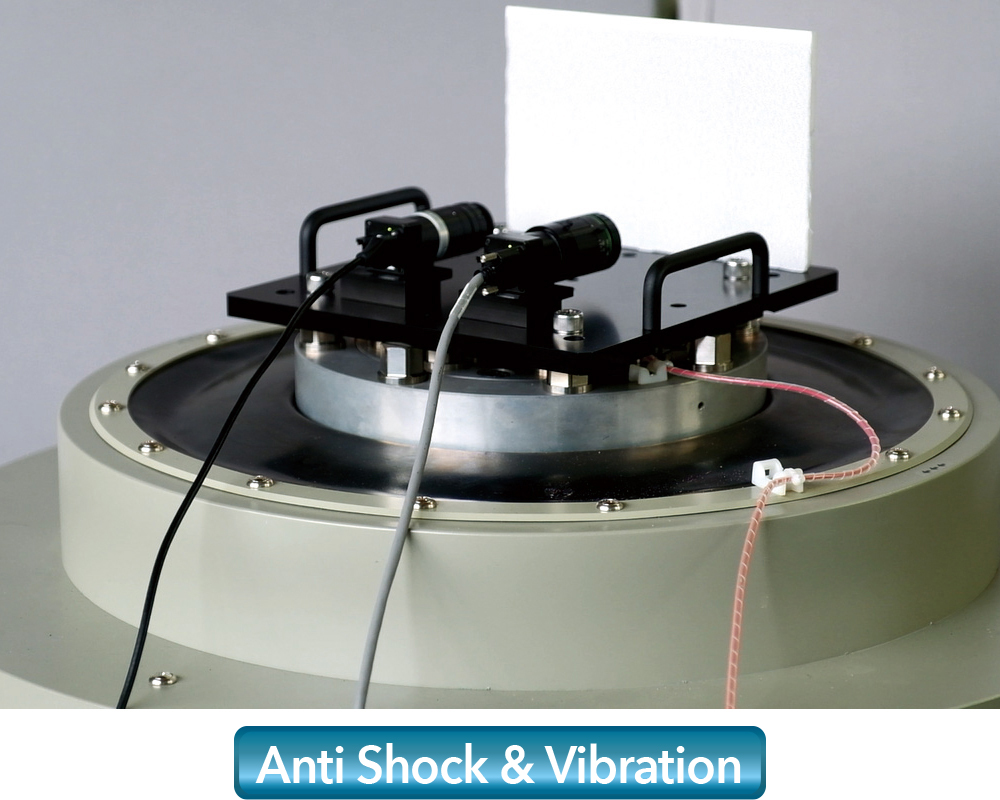

Il nostro esclusivo design meccanico*1 garantisce prestazioni anti-urto e anti-vibrazione compatibili con l’uso in diversi ambienti di installazione.
- * In attesa di brevetto
【Conforme a IEC60068-2-6】
- Frequenza di vibrazione 10-60 Hz (ampiezza 0,75 mm) frequenza di vibrazione 60-500 Hz (accelerazione 100 m/S2)
- Frequenza di scansione di 50 cicli
Quando l'iride (apertura) è impostato sul marcatore F4 arancione sul barilotto dell'obiettivo, la serie HF-12M eroga una potenza di risoluzione superiore a 2,1 μm pixel pitch su un sensore da 2/3” (equivalente a 12 megapixel)
- *1 Alla distanza operativa di 50 cm
La lente asferica stampata in vetro ad alta precisione consente dimensioni ridotte e una bassa distorsione.
Per una facile installazione e un'elevata affidabilità, il diametro di tutti e cinque i modelli è di soli 33 mm, pur offrendo prestazioni ad alta risoluzione. Ciò consente flessibilità di installazione anche negli impianti di produzione con vincoli di spazio. La serie FUJINON HF-12M è inoltre dotata di tre fori di bloccaggio sia per l'iride che per la messa a fuoco. Si trovano sui barilotti degli obiettivi, consentendo di selezionare i fori più adatti alle proprie esigenze.
Lineup
| Lunghezza focale [mm] | 8 |
| Intervallo iride (F. n.) | F1.8-F22 |
| Angolo di campo | 56,9° x 43,9° (2/3") |
| Distanza operativa*2 [mm] | ∞‐100 |
| Funzionamento messa a fuoco | Manuale |
| Funzionamento iride | Manuale |
| Filettatura del filtro [mm] | M30,5 x 0,5 |
| Attacco | C-mount |
| Peso (appross.) [g] | 95 |
| Dimensione del sensore (standard)*2 | 2/3" (2,1 μm) |
| Dimensione del sensore (max.)*3 | 2/3" (2,1 μm) |
| Distorsione TV [%] | -1,03 |
| Dimensione [mm] | Φ33×48,5 |
| Lunghezza focale [mm] | 12 |
| Intervallo iride (F. n.) | F1.8-F22 |
| Angolo di campo | 39.3° x 30.0° (2/3") |
| Distanza operativa*2 (mm) | ∞‐100 |
| Funzionamento messa a fuoco | Manuale |
| Funzionamento iride | Manuale |
| Filettatura del filtro [mm] | M30,5 x 0,5 |
| Attacco | C-mount |
| Peso (appross.) [g] | 85 |
| Dimensione del sensore (standard)*2 | 2/3" (2,1 μm) |
| Dimensione del sensore (max.)*3 | 1/1,2" (4,5 μm) |
| Distorsione TV [%] | 0,18 |
| Dimensione [mm] | φ33×52,5 |
| Lunghezza focale [mm] | 16 |
| Intervallo iride (F. n.) | F1.8-F22 |
| Angolo di campo | 30,8° x 23,3° (2/3") |
| Distanza operativa*2 (mm) | ∞-100 |
| Funzionamento messa a fuoco | Manuale |
| Funzionamento iride | Manuale |
| Filettatura del filtro [mm] | M30,5 x 0,5 |
| Attacco | C-mount |
| Peso (appross.) [g] | 90 |
| Dimensione del sensore (standard)*2 | 2/3" (2,1 μm) |
| Dimensione del sensore (max.)*3 | 1/1,2" (4,5 μm) |
| Distorsione TV [%] | -0,03 |
| Dimensione [mm] | φ33×52,5 |
| Lunghezza focale [mm] | 25 |
| Intervallo iride (F. n.) | F1.8-F22 |
| Angolo di campo | 20,0° x 15,1° (2/3") |
| Distanza operativa*2 (mm) | ∞-100 |
| Funzionamento messa a fuoco | Manuale |
| Funzionamento iride | Manuale |
| Filettatura del filtro [mm] | M30,5 x 0,5 |
| Attacco | C-mount |
| Peso (appross.) [g] | 85 |
| Dimensione del sensore (standard)*2 | 2/3" (2,1 μm) |
| Dimensione del sensore (max.)*3 | 1/1,2" (4,5 μm) |
| Distorsione TV [%] | 0,02 |
| Dimensione [mm] | φ33×53,1 |
| Lunghezza focale [mm] | 35 |
| Intervallo iride (F. n.) | F2.0-F22 |
| Angolo di campo | 14,7° x 11,0° (2/3") |
| Distanza operativa*2 (mm) | ∞‐200 |
| Funzionamento messa a fuoco | Manuale |
| Funzionamento iride | Manuale |
| Filettatura del filtro [mm] | M30,5 x 0,5 |
| Attacco | C-mount |
| Peso (appross.) [g] | 85 |
| Dimensione del sensore (standard)*3 | 2/3" (2,1 μm) |
| Dimensione del sensore (max.)*4 | 1" (4,5 μm) |
| Distorsione TV [%] | 0,01 |
| Dimensione [mm] | φ33×53,1 |
- *2 Dalla parte anteriore del barilotto dell'obiettivo
- *3 Dimensione del sensore (std.): Dimensioni ideali per massimizzare la risoluzione del target
- *4 Dimensione sensore (max.): L’adattabilità delle dimensioni del sensore varia a seconda del modello. Verificare la quantità della luce periferica e la risoluzione prima di selezionare un obiettivo.
